出力: | 1W | 距離: | 2KM |
---|---|---|---|
入力: | リレー無し | 出力: | 1つのリレー |
ハイライト: | デジタルI Oモジュール,モードバスのrtuモジュール |
1W制御によって埋め込まれる無線解決2kmを離れたの無線ポンプ制御遠隔ポンプ
必要とされるハードウェア:
1. 12V DC電源
2. 浮遊スイッチ(高いおよび低レベルと)
3. LS-RDI00 (アンテナと)
4. LS-RDO01 (アンテナと)
5. ポンプ
6. 半導体継電器
変数:
変数 | |
出力: | 600mW |
無線技術: | Lora |
電源: | 9V-30V (通常24V DCか12V DCを選んで下さい) |
制御間隔: | 5km LOS |
ボード・レート: | 2400bps |
感覚の受け入れ: | -123dBm@1200bps、-118dbm (9600bps) |
ネットワーキング | |
ネットワーキング: | 2地点間およびポイント ツー マルチポイント |
議定書: | モードバス RTUの議定書 |
港の記述 | |
入力: | 隔離される2つの活動的な入力(受動態はカスタマイズします) |
出力: |
隔離される2受動のリレー出力 接触の最大負荷AC250V/5A、DC30V/5A (活動的な出力0-5Vはカスタマイズします) |
COMポート | RS485 (無線RS485はカスタマイズします) |
現在 | |
流れを送信して下さい: | <350ma> |
流れの受け入れ: | <20ma> |
概要 | |
頻度: | 915MHz |
運ばないで下さい: | 16のチャネルはディップ スイッチで、変わることができます |
物理的性質 | |
次元: | 115×90×40 (mm) |
アンテナ コネクター: | SMAの1.5mケーブルが付いている車のアンテナ |
温度: | -35℃~+75℃ (産業) |
土台方法: | 標準3.5インチ産業ギルドの柵 |

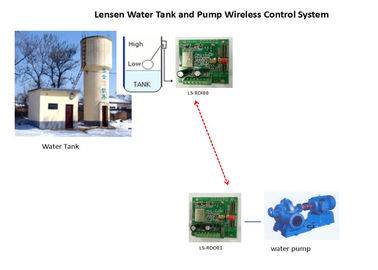

系統図
タンク側面の高レベルか低レベル、ポンプ側面のオン/オフ
低い水位がポンプでくむ時。高い水位ポンプ時
タンク側面を接続する方法---LS-RDI00
ポンプ側面を接続する方法---RDO01

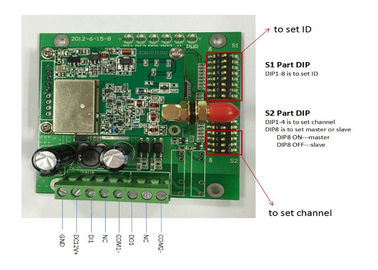

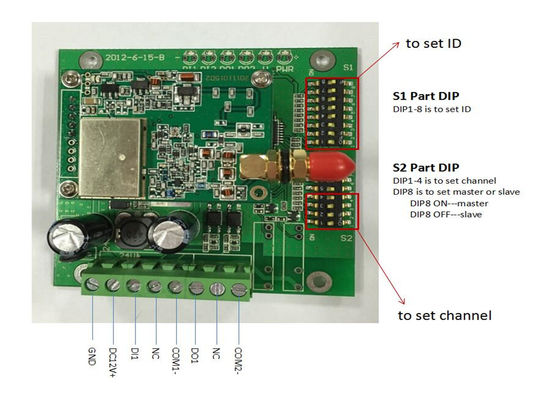

LS-RDIOのコントローラーについて
2つのコントローラーは同じIDと置くべきです
2つのコントローラーは同じチャネルで置くべきです
1つのコントローラーはマスター、軟膏1つのコントローラー セットを同様に置きます
同じ区域で異なったセットを使用したら、別のIDを使用し、異なったセットのために運んで下さい。
アプリケーション領域:
無線ポンプ制御
健康なポンプとタンク間の連続したワイヤーなしであなたのタンク レベルを自動化して下さい。無線ポンプ制御は時間およびお金救います。
無線タンク レベルの監視
遠隔地からのあなたのタンク レベルの簡単な無線監視は重大なステータス アップデートを受け取り。
無線弁の活発化
電子無線弁、電磁弁を開けるか、または閉めて下さい。
スマートな農業
潅漑、土圧力および温度モニタリングをちょうつがい式に回転して下さい
緊急の通告
装置が壊れたら電子メール、電話、携帯電話、またはPDAによって重大なステータス アップデートを受け取って下さい
コンベヤー制御
コンベヤー モーターを遠隔に制御して下さい
リモート・コントロール リレー
遠隔リレーを制御するのに乾接点の入力を使用して下さい。
問題の通告
丁度スーパーバイザーに知らせる頭上式の通告ライトの活動化によって大きい設備の時間を問題が起こるとき行くためにどこに節約して下さい。
塵抑制
あなたの塵を作動させるのに無線入力/出力モジュールを使用して下さい
データ ロギング
無線で私達のアナログ入力/出力モジュールを使用して遠隔地からのさまざまなデータを得、記録して下さい
スタッカー制御
あなたのスタッカー/reclaimirを始め、停止して下さい。スタッカーおよび回収器によってコントロール センターのPLCを接続して下さい。
近さの検出
装置が区域で作動している時はいつでも調節可能な範囲が付いている送信機を重い装置に取付け、「盲点に受信機を」、取付け、そして次に警報を鳴るか、またはライトをつけるために受信機をセットアップして下さい。
化学水平な監視
水塩素処理か他の化学薬品を遠隔に監視して下さい。
交通信号
前方に」無線送信機および受信機の「踏切のような交通標識を制御するのに使用によって新しいワイヤーを置かなければならないことを避けて下さい列車が時。
穀物倉庫
私達の無線送信機および受信機は穀物倉庫の状態を監視するか、または異なった機能を制御するのに使用することができます。RS485データを集めるため。穀物の温度そして湿気を監視するため。
貨物ローディング
クレーン制御のためのデジタル入力/出力モジュールおよび別の位置に負荷情報を無線で送るアナログ入力/出力モジュール。
