| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Lensen |
| モデル番号: | LS-RDIO0202 |
| 最小注文数量: | 2本 |
| 価格: | Negotiation |
| パッケージの詳細: | 標準のカートン |
| 受渡し時間: | 2-8 日間 |
| 支払条件: | ウェスタン ・ ユニオン、T ・ T |
| 供給の能力: | 6000pcs/month |
| 入力: | 2つのデジタル入力 | 出力: | 2つのリレー出力 |
|---|---|---|---|
| 周波数: | 433MHzの | 距離: | 2KM |
| 出力: | 1W | 応用分野: | ポンプ コントローラー |
| ハイライト: | モードバスのrtuモジュール,制御を離れたのポンプ |
||

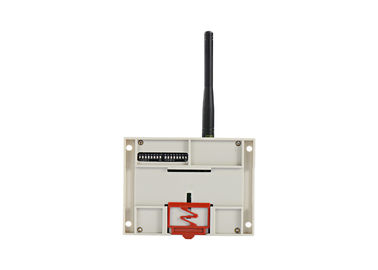

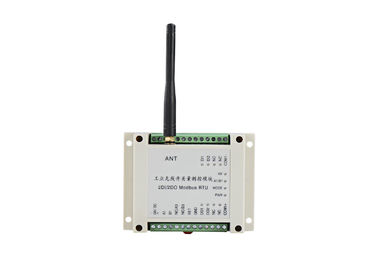

2DI2DO無線モードバス RTU無線デジタルI Oのモジュール、制御2kmを離れたの無線ポンプ
1. LS-RDIOシリーズ モジュール大将の紹介
LS-RDIO モードバス RTUはLensenの技術によって設計されている産業コントローラーです。それは2地点間をの複数のポイント無線ディディミアムへのポイント支え、コレクションをし、そして制御します。このトランシーバーに容易な取付けの利点、必要なプログラム コミュニケーション料金がありません。それは柵の信号ケーブル、スリップ リング信号線のための信頼でき、費用効果が大きい取り替えです。
LS-RDIO0202に2つの入力が2リレー出力および1 RS485 （無線RS485はカスタマイズされます）あります。出力私達に2つの版があります、1つは1km LOS制御間隔のための100mWであり、もう1つは3km LOS制御間隔のための1Wです
2. 適用分野
LS-RDIOシリーズ入力/出力モジュールは工場中央データ プロセス、ポンプ制御、タンク水平な監視、コンベヤー制御、オイルの監視、鉱山機械、環境のモニター装置、持ち上がる装置、ロボット制御、充填機、混合装置、記号論理学ライン、AGV等のような企業のオートメーションで広く利用されています。
3. LS-RDIO0202変数
| 変数 | |
| 出力: | 1W （または100mW版） |
| 電源: | 9V-30V （通常24V DCか12V DCを選んで下さい） |
| 制御間隔: | 3km （または1km版） |
| ボード・レート: | 1200bps |
| 感覚の受け入れ: | -123dBm@1200bps、-118dbm （9600bps） |
| ネットワーキング | |
| ネットワーキング: | 2地点間およびポイント ツー マルチポイント |
| 議定書: | モードバス RTUの議定書 |
| 港の記述 | |
| 入力: | 隔離される2つの活動的な入力（受動態はカスタマイズします） |
| 出力: |
隔離される2受動のリレー出力 接触の最大負荷AC250V/5A、DC30V/5A （活動的な出力0-5Vはカスタマイズします） |
| COMポート | RS485 （無線RS485はカスタマイズします） |
| 現在 | |
| 流れを送信して下さい: | <600ma> |
| 流れの受け入れ: | <50ma> |
| 概要 | |
| 頻度: | 433MHz、400、450、470のまたは他のバンド |
| 運ばないで下さい: | 16のチャネルはディップ スイッチで、変わることができます |
| 物理的性質 | |
| 次元: | 115×90×40 （mm） |
| アンテナ コネクター: | SMAの1.5mケーブルが付いている車のアンテナ |
| 温度: | -35℃~+75℃ （産業） |
| 土台方法: | 標準3.5インチ産業ギルドの柵 |

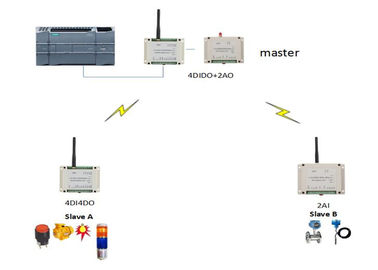

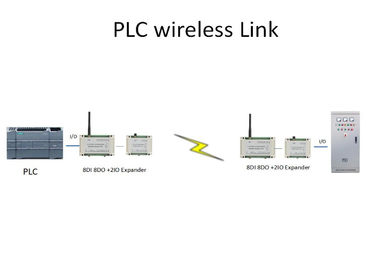

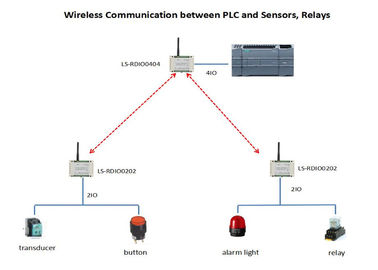

4。 接続する方法
適用
無線ポンプ オン・オフ制御
1つのマスターから4軟膏
| マスター | 奴隷 | 入出力一致 |
| A （DI1-DI2） | B1 （DO1-DO2） | B1のA制御DO1-DO2のDI1-DI2 |
| A （DI3-DI4） | B2 （DO1-DO2） | B2のA制御DO1-DO2のDI3-DI4 |
| A （DI5-DI6） | B3 （DO1-DO2） | B3のA制御DO1-DO2のDI5-DI6 |
| A （DI7-DI8） | B4 （DO1-DO2） | B4のA制御DO1-DO2のDI7-DI8 |
| A （DO1-DO2） | B1 （DI1-DI2） | BのDI1-DI2によって制御されるAのDO1-DO2 |
| A （DO3-DO4） | B2 （DI1-DI2） | B2のDI1-DI2によって制御されるAのDO3-DO4 |
| A （DO5-DO6） | B3 （DI1-DI2） | B3のDI1-DI2によって制御されるAのDO5-DO6 |
| A （DO7-DO8） | B4 （DI1-DI2） | B4のDI1-DI2によって制御されるAのDO7-DO8 |
| 注:AおよびBは同じチャネルを使用するべきです | ||
