周波数: | 433/868/915MHZ | 出力: | 1W |
---|---|---|---|
距離: | 203km LOS | インプット: | 8つのデジタル入力 |
出力: | 8リレー出力 | 議定書: | モードバス RTU |
ハイライト: | モードバスのrtuモジュール,制御を離れたのポンプ |

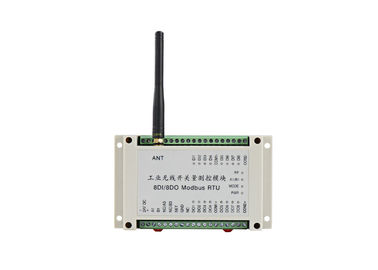

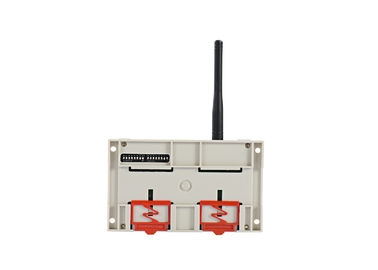

8DI8DO無線モードバス RTU無線ポンプ制御8つの入力/出力白いプラスチック エンクロージャ
1. LS-RDIOシリーズ モジュール大将の紹介
LS-RDIO モードバス RTUはLensenの技術によって設計されている産業コントローラーです。それは複数のポイント無線ディディミアムに2地点間、ポイントを支えましたり、コレクションおよび制御、AI、AOの。このトランシーバーに容易な取付けの利点、必要なプログラム コミュニケーション料金がありません。それは柵の信号ケーブル、スリップ リング信号線のための信頼でき、費用効果が大きい取り替えです。
このシリーズ私達に2DI/2DOモジュールが、4DI/4DOモジュール、8DI/8DOモジュールあります。出力私達に2つの版があります、1つは600m LOS制御間隔のための100mWであり、もう1つは3km LOS制御間隔のための1Wです。
2. 適用分野
LS-RDIOシリーズ入力/出力モジュールは工場中央データ プロセス、ポンプ制御、オイルの監視、鉱山機械、環境のモニター装置、持ち上がる装置、ロボット制御、充填機、混合装置、記号論理学ライン、AGV等のような企業のオートメーションで広く利用されています。
3. 変数
変数 | |
出力: | 1Wか100mW版 |
電源: | 9V-30V (通常24V DCか12V DCを選んで下さい) |
制御間隔: | 3kmまたは(1km版) |
ボード・レート: | 1200bps |
感覚の受け入れ: | -123dBm@1200bps、-118dbm (9600bps) |
ネットワーキング | |
ネットワーキング: | 2地点間およびポイント ツー マルチポイント |
港の記述 | |
入力: | 8つの活動的なディディミアム(カスタマイズされる受動態) |
出力: | 8リレー受動の出力、 |
COMポート | RS485 (無線RS485はカスタマイズします) |
現在 | |
流れを送信して下さい: | <600ma> |
流れの受け入れ: | <50ma> |
概要 | |
頻度: | 433MHz、400、450、470のまたは他のバンド |
運ばないで下さい: | 16のチャネルはディップ スイッチで、変わることができます |
物理的性質 | |
次元: | 145×90×40 (mm) |
アンテナ コネクター: | SMAの1.5mケーブルが付いている車のアンテナ |
温度: | -35℃~+75℃ (産業) |

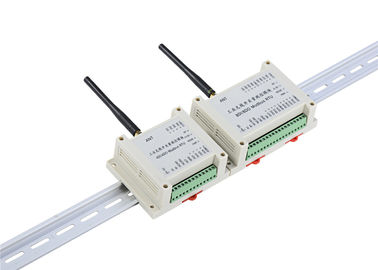

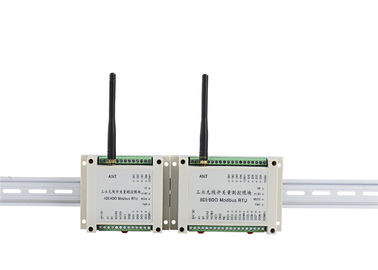

土台方法: | 標準3.5インチ産業ギルドの柵 |
4. 無線入力/出力を使用する方法
5. 適用図表の例
1) 2地点間制御
注目:
モジュールA | モジュールB | 入出力一致 |
A (DI1-DI8) | B (DO1-DO8) | それぞれBのDO1-DO8を制御するAのDI1-DI8 |
A (DO1-DO8) | B (DI1-DI8) | AのDO1-DO8はそれぞれBのDI1-DI8によって制御されます |
注:AおよびBは同じチャネルを使用するべきです |
2) 2つの奴隷を制御する1つのマスター
注目:
マスター モジュール | 奴隷モジュール | 入出力一致 |
A (DI1-DI4) | B1 (DO1-DO4) | それぞれB1のA制御DO1-DO4のDI1-DI4 |
A (DI5-DI8) | B2 (DO1-DO4) | それぞれB2のA制御DO1-DO4のDI5-DI8 |
A (DO1-DO4) | B1 (DI1-DI4) | AのDO1-DO4はB1のDI1-DI4によって制御されます |
A (DO5-DO8) | B2 (DI1-DI4) | AのDO5-DO8はB2のDI1-DI4によって制御されます |
注:AおよびBは同じチャネルを使用するべきです |
3) 4つの奴隷を制御する1つのマスター
注目:
マスター | 奴隷 | 入出力一致 |
A (DI1-DI2) | B1 (DO1-DO2) | B1のA制御DO1-DO2のDI1-DI2 |
A (DI3-DI4) | B2 (DO1-DO2) | B2のA制御DO1-DO2のDI3-DI4 |
A (DI5-DI6) | B3 (DO1-DO2) | B3のA制御DO1-DO2のDI5-DI6 |
A (DI7-DI8) | B4 (DO1-DO2) | B4のA制御DO1-DO2のDI7-DI8 |
A (DO1-DO2) | B1 (DI1-DI2) | BのDI1-DI2によって制御されるAのDO1-DO2 |
A (DO3-DO4) | B2 (DI1-DI2) | B2のDI1-DI2によって制御されるAのDO3-DO4 |
A (DO5-DO6) | B3 (DI1-DI2) | B3のDI1-DI2によって制御されるAのDO5-DO6 |
A (DO7-DO8) | B4 (DI1-DI2) | B4のDI1-DI2によって制御されるAのDO7-DO8 |
注:AおよびBは同じチャネルを使用するべきです |
4) 1つのマスターから8軟膏
注目:
マスター | 軟膏 | 入力および制御一致 |
A (DI1) | B1 (DO1) | B1のA制御DO1のDI1 |
A (DI2) | B2 (DO1) | B2のA制御DO1のDI2 |
A (DI3) | B3 (DO1) | B3のA制御DO1のDI3 |
A (DI4) | B4 (DO1) | B4のDI4of A制御DO1 |
A (DI5) | B5 (DO1) | B5のA制御DO1のDI5 |
A (DI6) | B6 (DO1) | B6のA制御DO1のDI6 |
A (DI7) | B7 (DO1) | B7のA制御DO1のDI7 |
A (DI8) | B8 (DO1) | B8のA制御DO1のDI8 |
A (DO1) | B1 (DI1) | AのDO1はB1のDI1によって制御されます |
A (DO8) | B8 (DI1) | AのDO8はB8のDI1によって制御されます |
注:モジュールAおよびBは同じチャネルを使用するべきです; |
5) PC/PLCと伝達し合うため
