出力: | 1W | 周波数: | 915Mhz |
---|---|---|---|
距離: | 5KM | インプット: | 4つのディディミアム |
出力: | 4DO | アプリケーション: | オン・オフ制御 |
ハイライト: | モードバスのrtuモジュール,制御を離れたのポンプ |
制御モジュール915MHz Loraの無線電信I Oモジュール4DI 4DO無線PLCを離れたの無線電信
1. LS-RDIOシリーズ モジュール大将の紹介
LS-RDIO モードバス RTUはLensenの技術によって設計されている産業コントローラーです。それは複数のポイント無線ディディミアムに2地点間、ポイントを支えましたり、コレクションおよび制御、AI、AOの。このトランシーバーに容易な取付けの利点、必要なプログラム コミュニケーション料金がありません。それは柵の信号ケーブル、スリップ リング信号線のための信頼でき、費用効果が大きい取り替えです。

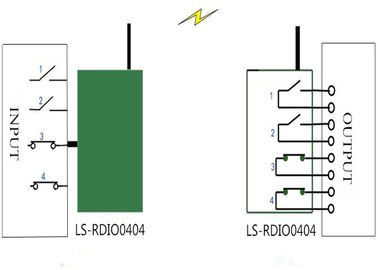

LS-RDIO0404に4つの入力が4リレー出力および1 RS485 (カスタマイズされる無線RS485)あります。出力私達に2つの版があります、1つは1km LOS制御間隔のための100mWであり、もう1つは3km LOS制御間隔のための1Wです。
2. 適用分野

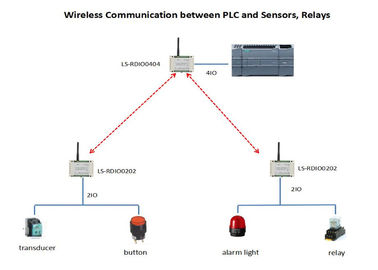

LS-RDIOシリーズ入力/出力モジュールは工場中央データ プロセス、ポンプ制御、タンク水平な監視、コンベヤー制御、オイルの監視、鉱山機械、環境のモニター装置、持ち上がる装置、ロボット制御、充填機、混合装置、記号論理学ライン、AGV等のような企業のオートメーションで広く利用されています。
3. RDIO0404の変数
変数 | |
出力: | 1Wか100mW版 |
電源: | 9V-30V (通常24V DCか12V DCを選んで下さい) |
制御間隔: | 3kmまたは(1km版) |
ボード・レート: | 2400bpsデフォルト |
感覚の受け入れ: | -123dBm@1200bps、-118dbm (9600bps) |
ネットワーキング | |
ネットワーキング: | multipointsへの2地点間そしてポイント |
港の記述 | |
入力: | 4つのデジタル活動的な入力(受動態はカスタマイズします) |
出力: |
4リレー出力、 接触の最大負荷AC250V/5A、DC30V/5A (活動的な出力0-5Vはカスタマイズします) |
COMポート | RS485 (無線RS485はカスタマイズします) |
現在 | |
流れを送信して下さい: | <600ma> |
流れの受け入れ: | <50ma> |
概要 | |
頻度: | 433MHz、450、470のまたは他のバンド |
運ばないで下さい: | 16のチャネルはディップ スイッチで、変わることができます |
物理的性質 | |
次元: | 115×90×40 (mm) |
アンテナ コネクター: | SMAの1.5mケーブルが付いている車のアンテナ |
温度: | 35℃~+75℃ (産業) |

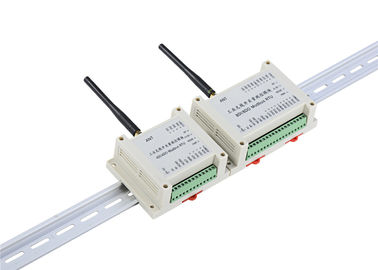

土台方法: | 標準3.5インチ産業ギルドの柵 |
4. モードバス RTUコミュニケーションおよび価値計算
A. Registerのタイプ:
記録のタイプ | 読取り指令 |
命令を書いて下さい (制御指令) |
電源遮断の | 機能 |
コイルの記録 | 0x01 |
入力--ないサポート 出力サポート |
保たないため | 入力価値を読むことができます |
記録を握って下さい | 0x03 |
1) コイルの記録:
入力:8入力/出力を同時に読むことは便利ではないです。各入力/出力を相応じて制御するためには、私達はコイルの記録を定義しました。記録の住所は0x0000-0x0007です。
出力:8入力/出力を同時に制御することは便利ではないです。各入力/出力を相応じて制御するためには、私達は住所が0x0020-0x0028であるコイルの記録を定義しました。
注:コイルは余分資源、レジスタ・アドレッシングのためのちょうど方法ではないです---ビットによって演説。
2)保持レジスター:
a. 入力チャネルの価値:0x0000
注:ビットによって演説は私達が最初の8ビットだけを使用することを意味します;bit0へのbit7はI/O1にI/O8と対応します;
b:出力チャネルのフィードバックそして価値:0x0040
注:ビット平均によって演説して0を対応します1/O1のビット7と対応します1/O8のビット私達が0を書く8ビット15対応する価値とかみました。
3)方法を読むこと:
コイルの記録:直接返答の記録を読んで下さい。1平均、0平均。
保持レジスター:8つの入力状態をすべて読むことができます1回。私達はこの16ビットの記録のbit0-bit7だけを使用します;各ビットは入力の状態を表します。
4)制御方式:
a. コイルを使用して下さい---直接あなたが対応する出力を制御できる対応するコイルの記録を書きます。
b. 保持レジスターを使用して下さい---8出力は1つの保持レジスターを共有します、従って返答の出力を制御するために各ビットを別にどうにかしてできます。
B.記録制御について
IC |
読まれる 書いて下さい |
機能コード | プロダクトは適用します | |||
チャネル | ICのタイプ | PLC ID | モードバス ID | |||
DI1 | コイルreg。 | 1 | 0 | 読まれる | 01 |
RDIO0202 RDIO0404 RDIO0808 |
regの把握。 | 40001.0 | 0.0 | 読まれる | 03 | ||
DI2 | コイルreg。 | 2 | 1 | 読まれる | 01 | |
regの把握。 | 40001.1 | 0.1 | 読まれる | 03 | ||
DI3 | コイルreg。 | 3 | 2 | 読まれる | 01 |
RDIO0404 RDIO0808 |
regの把握。 | 40001.2 | 0.2 | 読まれる | 03 | ||
DI4 | コイルreg。 | 4 | 3 | 読まれる | 01 | |
regの把握。 | 40001.3 | 0.3 | 読まれる | 03 | ||
DI5 | コイルreg。 | 5 | 4 | 読まれる | 01 | RDIO0808 |
regの把握。 | 40001.4 | 0.4 | 読まれる | 03 | ||
DI6 | コイルreg。 | 6 | 5 | 読まれる | 01 | |
regの把握。 | 40001.5 | 0.5 | 読まれる | 03 | ||
DI7 | コイルreg。 | 7 | 6 | 読まれる | 01 | |
regの把握。 | 40001.6 | 0.6 | 読まれる | 03 | ||
DI8 | コイルreg。 | 8 | 7 | 読まれる | 01 | |
regの把握。 | 40001.7 | 0.7 | 読まれる | 03 | ||
DO1 | コイルreg。 | 33 | 32 |
読まれる 書いて下さい |
01/05 |
RDIO0202 RDIO0404 RDIO0808 |
regの把握。 | 40065.0 | 64.0 |
読まれる 書いて下さい |
03/06 | ||
DO2 | regを巻いて下さい。 | 34 | 33 |
読んで下さい 書いて下さい |
01/05 | |
regの把握。 | 40065.1 | 64.1 |
読まれる 書いて下さい |
03/06 | ||
DO3 | regを巻いて下さい。 | 35 | 34 |
読んで下さい 書いて下さい |
01/05 |
RDIO0404 RDIO0808 |
regの把握。 | 40065.2 | 64.2 |
読まれる 書いて下さい |
03/06 | ||
DO4 | regを巻いて下さい。 | 36 | 35 |
読んで下さい 書いて下さい |
01/05 | |
regの把握。 | 40065.3 | 64.3 |
読まれる 書いて下さい |
03/06 | ||
DO5 | regを巻いて下さい。 | 37 | 36 |
読んで下さい 書いて下さい |
01/05 | RDIO0808 |
regの把握。 | 40065.4 | 64.4 |
読まれる 書いて下さい |
03/06 | ||
DO6 | regを巻いて下さい。 | 38 | 37 |
読んで下さい 書いて下さい |
01/05 | |
regの把握。 | 40065.5 | 64.5 |
読まれる 書いて下さい |
03/06 | ||
DO7 | regを巻いて下さい。 | 39 | 38 |
読んで下さい 書いて下さい |
01/05 | |
regの把握。 | 40065.6 | 64.6 |
読まれる 書いて下さい |
03/06 | ||
DO8 | regを巻いて下さい。 | 40 | 39 |
読んで下さい 書いて下さい |
01/05 | |
regの把握。 | 40065.7 | 64.7 |
読まれる 書いて下さい |
03/06 |
