出力: | 1W | 周波数: | 868MHZ |
---|---|---|---|
距離: | 5KM | インプット: | デジタル入力 |
出力: | リレー出力 | 技術: | LoRa |
ハイライト: | デジタルI Oモジュール,制御を離れたのポンプ |
デジタル入力の無線モードバス RTU 2km無線ポンプ制御868MHz無線Loraモジュール

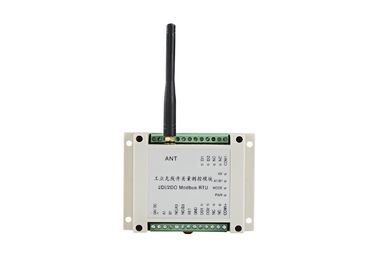

1. LS-RDIOシリーズ モジュール大将の紹介
LS-RDIO モードバス RTUはLensenの技術によって設計されている産業コントローラーです。それは2地点間をの複数のポイント無線ディディミアムへのポイント支え、コレクションをし、そして制御します。トランシーバーの内部は低い電力の利点があるLoraの技術、長期を採用します。Lensen無線入力/出力モジュールは、必要なプログラム取付け易くないですコミュニケーション料金。それは柵の信号ケーブル、スリップ リング信号線のための信頼でき、費用効果が大きい取り替えです。LS-RDIO0202に2つの入力が2リレー出力および1 RS485 (無線RS485はカスタマイズされます)あります。
2. 適用分野
LS-RDIOシリーズ入力/出力モジュールは工場中央データ プロセス、ポンプ制御、タンク水平な監視、コンベヤー制御、オイルの監視、鉱山機械、環境のモニター装置、持ち上がる装置、ロボット制御、充填機、混合装置、記号論理学ライン、AGV等のような企業のオートメーションで広く利用されています。
3. LS-RDIO0202変数
変数 | |
出力: | 600mW |
無線技術: | Lora |
電源: | 9V-30V (通常24V DCか12V DCを選んで下さい) |
制御間隔: | 5km LOS |
ボード・レート: | 2400bps |
感覚の受け入れ: | -123dBm@1200bps、-118dbm (9600bps) |
ネットワーキング | |
ネットワーキング: | 2地点間およびポイント ツー マルチポイント |
議定書: | モードバス RTUの議定書 |
港の記述 | |
入力: | 隔離される2つの活動的な入力(受動態はカスタマイズします) |
出力: |
隔離される2受動のリレー出力 接触の最大負荷AC250V/5A、DC30V/5A (活動的な出力0-5Vはカスタマイズします) |
COMポート | RS485 (無線RS485はカスタマイズします) |
現在 | |
流れを送信して下さい: | <350ma> |
流れの受け入れ: | <20ma> |
概要 | |
頻度: | 915MHz |
運ばないで下さい: | 16のチャネルはディップ スイッチで、変わることができます |
物理的性質 | |
次元: | 115×90×40 (mm) |
アンテナ コネクター: | SMAの1.5mケーブルが付いている車のアンテナ |
温度: | -35℃~+75℃ (産業) |

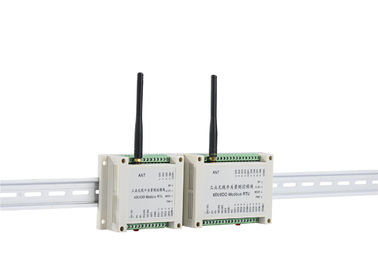

土台方法: | 標準3.5インチ産業ギルドの柵 |
特徴:
頭上式タンクの水が低レベルに行く場合のポンプのスイッチ。
頭上式タンクの水が高レベルに達する場合のポンプを離れたスイッチ。
ディディミアムは、LEDライト、力、そしてコミュニケーション。
無線関係、オン/オフ ポンプを手動で転換する必要性無し。
これ以上救う水電気及びマンパワーこうして流出しません。
容易な取付け。それを独りですることができます。
コミュニケーション料金無し。
必要とされるハードウェア:
1. 24V DC電源(12Vはカスタマイズします)
2. 浮遊物スイッチ(高いおよび低レベルと)
3. LS-RDIO0202 (アンテナと)
4. ポンプ
5. 半導体継電器

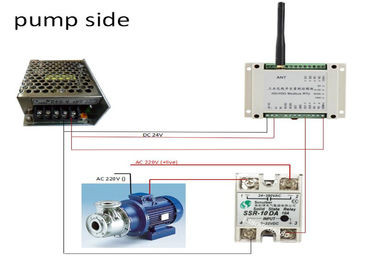

系統図
低い水位がポンプでくむ時。高い水位ポンプ時
