| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Lensen |
| モデル番号: | LS-RDIO0404 |
| 最小注文数量: | 2本 |
| 価格: | Negotiation |
| パッケージの詳細: | 標準のカートン |
| 受渡し時間: | 2-8 日間 |
| 支払条件: | トン/ Tは、ウェスタンユニオン |
| 供給の能力: | 6000pcs/month |
| 入力: | 4つのデジタル入力 | 出力: | 4リレー出力 |
|---|---|---|---|
| 出力: | 1W | 周波数: | 433MHzの |
| 距離: | 2KM | アプリケーション: | オンオフの無線制御 |
| ハイライト: | モードバスのrtuモジュール,制御を離れたのポンプ |
||

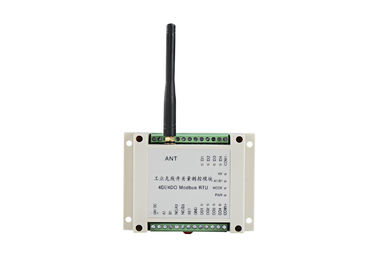

4チャネルの無線モードバス RTU 4DI4DOの無線電信IつOのモジュール ポンプ/弁/タンク レベル
1. LS-RDIOシリーズ モジュール大将の紹介
LS-RDIO モードバス RTUはLensenの技術によって設計されている産業コントローラーです。それは複数のポイント無線ディディミアムに2地点間、ポイントを支えましたり、コレクションおよび制御、AI、AOの。このトランシーバーに容易な取付けの利点、必要なプログラム コミュニケーション料金がありません。それは柵の信号ケーブル、スリップ リング信号線のための信頼でき、費用効果が大きい取り替えです。
LS-RDIO0404に4つの入力が4リレー出力および1 RS485 （カスタマイズされる無線RS485）あります。出力私達に2つの版があります、1つは1km LOS制御間隔のための100mWであり、もう1つは3km LOS制御間隔のための1Wです。
2. 適用分野
LS-RDIOシリーズ入力/出力モジュールは工場中央データ プロセス、ポンプ制御、タンク水平な監視、コンベヤー制御、オイルの監視、鉱山機械、環境のモニター装置、持ち上がる装置、ロボット制御、充填機、混合装置、記号論理学ライン、AGV等のような企業のオートメーションで広く利用されています。
3. RDIO0404の変数
| 変数 | |
| 出力: | 1Wか100mW版 |
| 電源: | 9V-30V （通常24V DCか12V DCを選んで下さい） |
| 制御間隔: | 3kmまたは（1km版） |
| ボード・レート: | 2400bpsデフォルト |
| 感覚の受け入れ: | -123dBm@1200bps、-118dbm （9600bps） |
| ネットワーキング | |
| ネットワーキング: | multipointsへの2地点間そしてポイント |
| 港の記述 | |
| 入力: | 4つのデジタル活動的な入力（受動態はカスタマイズします） |
| 出力: |
4リレー出力、 接触の最大負荷AC250V/5A、DC30V/5A （活動的な出力0-5Vはカスタマイズします） |
| COMポート | RS485 （無線RS485はカスタマイズします） |
| 現在 | |
| 流れを送信して下さい: | <600ma> |
| 流れの受け入れ: | <50ma> |
| 概要 | |
| 頻度: | 433MHz、450、470のまたは他のバンド |
| 運ばないで下さい: | 16のチャネルはディップ スイッチで、変わることができます |
| 物理的性質 | |
| 次元: | 115×90×40 （mm） |
| アンテナ コネクター: | SMAの1.5mケーブルが付いている車のアンテナ |
| 温度: | 35℃~+75℃ （産業） |
| 土台方法: | 標準3.5インチ産業ギルドの柵 |
4。 使用する方法
5. 適用例
注目:
| マスター | 軟膏 | 入力および制御一致 |
| A （DI1） | B1 （DO1） | B1のA制御DO1のDI1 |
| A （DI2） | B2 （DO1） | B1のA制御DO1のDI2 |
| A （DI3） | B3 （DO1） | B1のA制御DO1のDI3 |
| A （DI4） | B4 （DO1） | B1のDI4of A制御DO1 |
| A （DI5） | B5 （DO1） | B1のA制御DO1のDI5 |
| A （DI6） | B6 （DO1） | B1のA制御DO1のDI6 |
| A （DI7） | B7 （DO1） | B1のA制御DO1のDI7 |
| A （DI8） | B8 （DO1） | B1のA制御DO1のDI8 |
| A （DO1） | B1 （DI1） | AのDO1はB1のDI1によって制御されます |
| A （DO8） | B8 （DI1） | AのDO8はB8のDI1によって制御されます |
| 注:モジュールAおよびBは同じチャネルを使用するべきです; | ||
