| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Lensen |
| モデル番号: | LS-U1000P |
| 最小注文数量: | 2本 |
| 価格: | Negotiation |
| パッケージの詳細: | 標準のカートン |
| 受渡し時間: | 2-7 日 |
| 支払条件: | ウェスタン ・ ユニオン、T ・ T |
| 供給の能力: | 6000pcs/month |
| チップ: | CC1020 | 周波数: | UHF |
|---|---|---|---|
| 距離: | 2KM | インタフェース: | RS232/RS485/TTL |
| 出力: | 1W | エンクロージャ: | アルミニウム |
| ハイライト: | 無線無線モジュール,連続無線の変復調装置 |
||

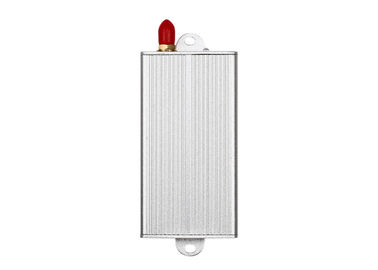

低い電力の無線無線の変復調装置、UHFデータは2kmの無線制御RS232/RS485を無線で送ります
導入:
LS-U1000PはUHFバンド1000mWデータ モジュールです。優雅なおよび容易に苦境のアルミニウム包装によって、9ピン港、あなたがRS232、RS485のTTLインターフェイスを使うと装置によって接続することは便利です。取付けること容易プログラムは、コミュニケーション料金必要としませんでした。
変数:
出力:カスタマイズされる5V DCのデフォルトか12V
RF力:1Wデフォルトか500mW
空気ボード・レート:1,200/2,400/4,800/9,600/19,200bpsは1つを選びます
インターフェイス ボード・レート:プログラム可能な1,200/2,400/4,800/9,600/19,200bps
周波数帯域:433、450、470または他
インターフェイス:RS-232/RS-485/TTL/USB
コミュニケーション モード:半二重
チャネル:8 （デフォルト）、16/32 （カスタマイズされる）
流れを受け取って下さい: <45ma>
感受性を受け取って下さい:-123dBm @ 1,200bps）;-118dBm @ 9,600bps）
送信の流れ: <500ma>
RFの視線範囲:2km （BER= 10-5@9600bps）;3km （BER=10-5 @ 1,200bps）
サイズ:80*45*20mm （アンテナ港なしで）
| 性能 | |
| 出力: | 1W |
| RFの視線範囲: | 3km@1200bps;2km@9600bps |
| RFの有効なレート: | 1200/2400/4800/9600/19200bps |
| スペース チャネル: | 1MHz （デフォルト）、（12.5/25KHzカスタム化） |
| 帯域幅: | <25khz> |
| 受信機の感受性: | -123dBm@1200bps、-118dbm （9600bps） |
| データ形式: | 8N1、8E1、8O1 （カスタマイズして下さい） |
| 両立性 | |
| LS-UN10、LS-UN100、LS-U1000、LS-U2000のLS-UN5000シリーズ | |
| 力 | |
| 供給電圧: | 5V DCか12Vはカスタマイズします |
| 流れを送信して下さい: | <500ma> |
| 流れを受け取って下さい: | <45ma> |
| 睡眠の流れ: | <20ua> |
| 概要 | |
| コミュニケーション モード: | 半二重 |
| 周波数帯域: | 433MHzか400MHz、または450MHz、470MHz |
| 周波数変調 | FSK/GFSK |
| チャネル: | 8 （デフォルト）、16/32/64 （任意） |
| インターフェイス: | TTL、RS232、RS485またはUSB （1つを選んで下さい） |
| 物理的性質 | |
| サイズ: | 80mm×45mm×20mm （アンテナ基盤およびデータ ピンを除いて） |
| 重量: | 200g |
| アンテナ基盤: | 50Ω、SMA |
| 実用温度: | 産業:- 40℃~+85℃ （TCXO） |
| 頻度安定性: | 産業±2.5ppm |
適用:
列を作る機械無線電信制御
自動検針
LED表示LED印
PTZの無線監視
工場自動化
用水系統
データ遠隔測定工学
ロボット工学制御
ホーム・オートメーション
Pin定義（9ピン）
| Pinいいえ。 |
信号 名前 |
機能 | レベル | ターミナルが付いている関係 | 注目 |
| 1 | GND | 電源の基づいていること | 地面 | ||
| 2 | VCC | 電源DC | 5V | ||
| 3 | RxD/TTL | データ受け入れ | TTL | TxD | |
| 4 | TxD/TTL | データ送信 | TTL | RxD | |
| 5 | SGND | 信号 | |||
| 6 | A （TXD） | RS-485 （RS-232のTxD）のA | A （RxD） | ||
| 7 | B （RXD） | RS-485 （RS-232のRxD）のB | B （TxD） | ||
| 8 | 睡眠 | 睡眠制御 | TTL | 睡眠信号 | 低レベルの有効 |
| 9 | テスト | 工場テスト |
次元を取付けて下さい
適用図表の例
