商品の詳細:
|
| 頻度: | UHF | 出力: | 2W |
|---|---|---|---|
| インタフェース: | RS232/RS485/TTL | 距離: | 5km |
| 応用: | データ転送 | 囲い: | アルミニウム |
| ハイライト: | 無線無線モジュール,データ無線の変復調装置 |
||

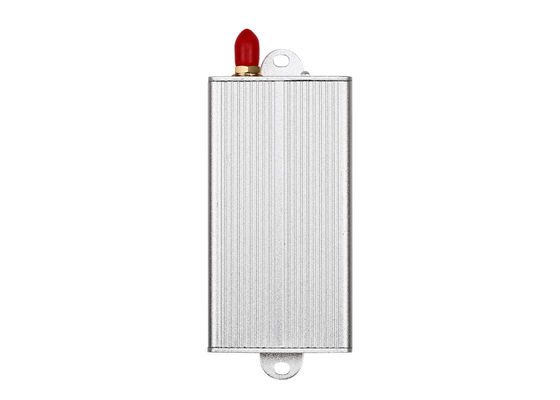

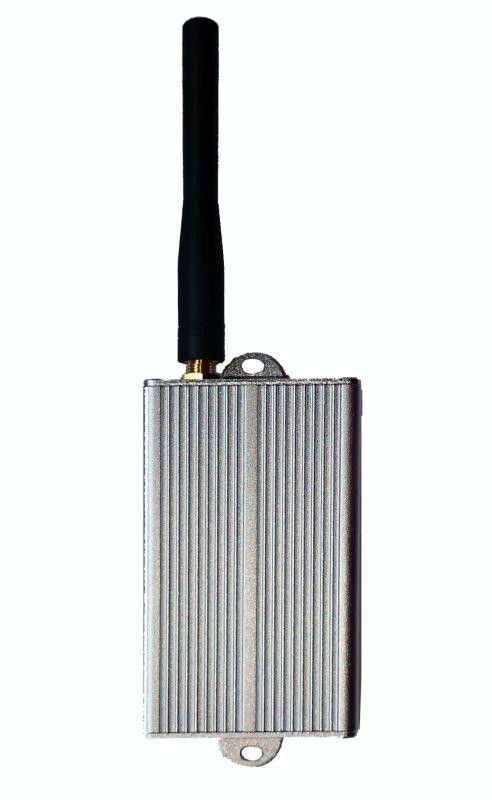

LS-U2000ワイヤレスデータ無線 5kmワイヤレスデータ送信機モジュール 433MHz無線モデム
はじめに:

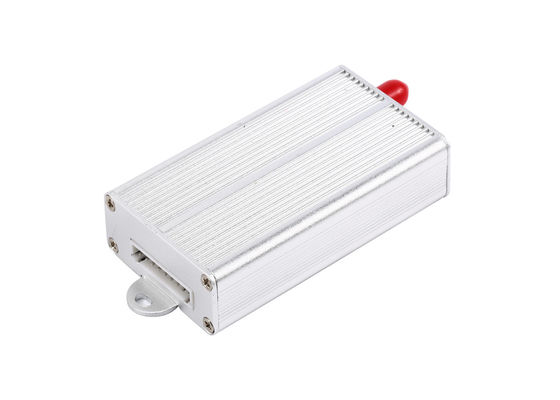

LS-U2000はUHF帯2000mW無線モデムで、5〜7kmのLOSをワイヤレスで送信できます。エレガントで取り付けやすいアルミニウムケーシング、9ピンシリアルポートを備えており、RS232、RS485、またはTTLインターフェースを備えた他のデバイスとの接続に便利です。取り付けが簡単で、プログラムは不要、長距離伝送、通信料金なし。
パラメータ:
電力出力: 5V
RF電力: 2W
空中ボーレート: 1,200/2,400/4,800/9,600/19,200bpsから1つを選択
インターフェースボーレート: 1,200/2,400/4,800/9,600/19,200bps プログラム可能
周波数帯域: 433、450、470またはその他
インターフェース: RS-232/RS-485/TTL/USB
通信モード: 半二重
チャンネル: 8（デフォルト）、16/32（カスタマイズ）
受信電流:<50mA（TTL接続）
受信感度: -123dBm @ 1,200bps); -118dBm @ 9,600bps)
送信電流:<1.4A
RF見通し範囲: 5km (BER=10-5@9600bps); 7km (BER=10-5 @ 1,200bps)
サイズ: 80*45*20mm (アンテナポートを除く)
| パフォーマンス | |
| 電力出力: | 2W |
| RF見通し範囲: | 7km@1200bps; 5km@9600bps |
| RF有効レート: | 1200/2400/4800/9600/19200bps |
| スペースチャンネル: | 1MHz（デフォルト）、（12.5/25KHzカスタマイズ） |
| 帯域幅: | <25KHz |
| 受信機感度: | -123dBm@1200bps, -118dbm(9600bps) |
| データ形式: | 8N1、8E1、8O1（カスタマイズ） |
| 互換性 | |
| LS-UN10、LS-UN100、LS-U1000、LS-U2000、LS-UN5000シリーズ | |
| 電源 | |
| 供給電圧: | 5V DCまたは12Vカスタマイズ |
| 送信電流: | <600mA |
| 受信電流: | <45mA |
| スリープ電流: | <20uA |
| 一般 | |
| 通信モード: | 半二重 |
| 周波数帯域: | 433MHzまたは400MHz、または450MHz、470MHz |
| 周波数変調 | FSK/GFSK |
| チャンネル: | 8（デフォルト）、16/32/64（オプション） |
| インターフェース: | TTL、RS232、RS485（いずれかを選択） |
| 物理的特性 | |
| サイズ: | 80mm×45mm×20mm （アンテナベースとデータピンを除く） |
| 重量: | 300g |

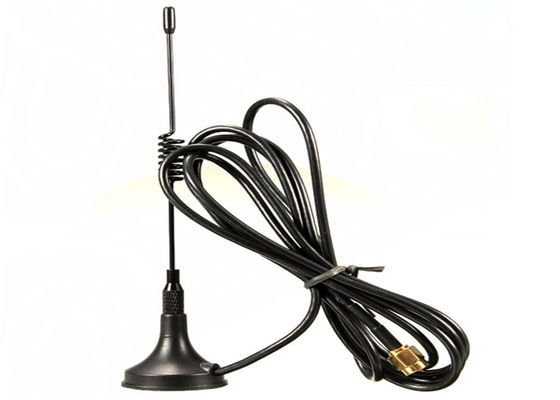

| アンテナベース: | 50Ω、SMA |
| 動作温度: | 工業用:-40℃~+85℃(TCXO) |
| 周波数安定度: | ±2.5ppm 工業用 |
アプリケーション:
キューイングマシンワイヤレス制御
自動メーター読み取り
LEDディスプレイ/LEDサイン
PTZワイヤレスモニタリング
工場自動化
ハンドヘルドデバイス
灌漑制御
データテレメトリ
ロボット制御
ホームオートメーション
ピン定義:
| ピン番号 |
信号 名前 |
機能 | レベル | 端子との接続 | 備考 |
| 1 | GND | 電源の接地 | アース | ||
| 2 | VCC | 電源DC | 5V | ||
| 3 | RxD/TTL | データ受信 | TTL | TxD | |
| 4 | TxD/TTL | データ送信 | TTL | RxD | |
| 5 | SGND | 信号 | |||
| 6 | A (TXD) | RS-485のA (RS-232のTxD) | A(RxD) | ||
| 7 | B (RXD) | RS-485のB (RS-232のRxD) | B(TxD) | ||
| 8 | SLEEP | スリープ制御 | TTL | スリープ信号 | ローレベル有効 |
| 9 | TEST | 工場試験 |
