| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Lensen |
| 証明: | FCC |
| モデル番号: | LS-R324 |
| 最小注文数量: | 2本 |
| 価格: | Negotiation |
| パッケージの詳細: | 標準のカートン |
| 受渡し時間: | 2-8 日間 |
| 支払条件: | トン/ Tは、ウェスタンユニオン |
| 供給の能力: | 6000pcs/month |
| 出力: | 1W | 頻度: | UHF |
|---|---|---|---|
| インターフェイス: | RS232、RS485、USB | 間隔: | 2km |
| インターフェイス変更の方法: | すくい | 適用: | PLCの無線communicaiton |
| ハイライト: | PLCの無線無線の変復調装置,2kmの無線無線の変復調装置,2kmの無線電信DTU |
||
PLCの無線無線の変復調装置
LS-R324無線DTU PLCの無線コントローラー1W 24Vの電源のラジオの変復調装置RS232のプログラム可能なRS485 USBインターフェイス
導入:

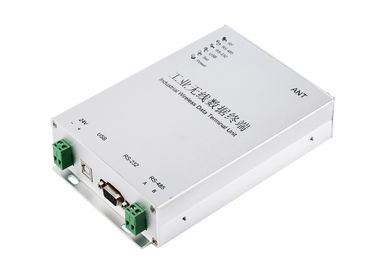

LS-R324は1Wラジオの変復調装置、送信する3km LOSをである。それはUHFバンド、24V電源を支える。通常PLCおよび他の産業制御装置によって接続するべき無線DTUとして仕事。LS-R324はRS485 Modbus RTUの議定書を支える。記録データの利点を元通りにする機能を持っている。
適用:
水/廃水処置分野
風速、降雨量、湿気等のデータ収集
二酸化炭素等のデータ収集の温度、湿気、集中

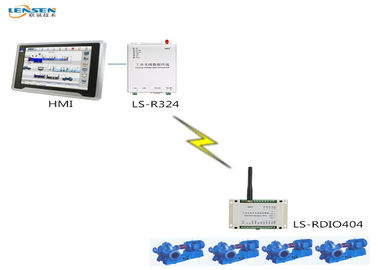

無線データ収集および伝達

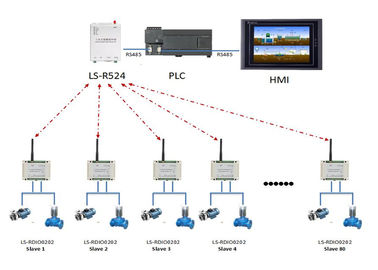

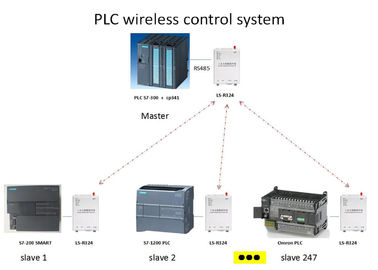

PLCとセンサー間の無線コミュニケーション
変数:
出力:24V DC
RF力:1W
空気ボード・レート:1,200/2,400/4,800/9,600/19,200bpsは1つを選ぶ
インターフェイス ボード・レート:プログラム可能な1,200/2,400/4,800/9,600/19,200bps
周波数帯域:433、450、470または他
インターフェイス:RS-232、RS-485およびUSB
コミュニケーション モード:半二重
チャネル:8 （デフォルト）、16/32 （カスタマイズされる）
現在を受け取りなさい: <45ma>
感受性を受け取りなさい:-123dBm @ 1,200bps）;-118dBm @ 9,600bps）
送信の流れ: <500ma>
RFの視線範囲:2km （BER= 10-5@9600bps）;3km （BER=10-5 @ 1,200bps）
サイズ:175*115*32mm （アンテナ港なしで）
| 頻度 | 433MHzか450MHz、470MHz |
| 出力 | 1W （3000m LOS） |
| 議定書サポート | Modbus標準的なRTUの議定書かユーザー定義の議定書 |
| 電源 | 9-36V DCは通常24V DCか12V DCを使用する |
| インターフェイス | RS-485 （デフォルト）またはRS232またはUSB |
| チャネルいいえ。 | 15チャネル、変わるべき使用すくい |
| アンテナ | 1.5mケーブル（買物5.5dBiの吸盤のアンテナ）が付いている自由な吸盤のアンテナ |
| 温度 | -35℃~+75℃ （産業） |
| 次元 | 175×115×32 （mm）はアンテナを除く |
| 苦境方法 | ねじ |
Pin定義:
サポートRS232、RS485、USBのプログラムするのにディップ スイッチを使用できる

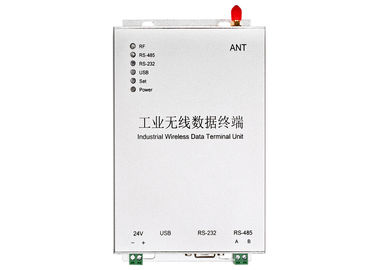

LEDの表示器について
a. モジュールが力のとき、力LEDはで常にある（赤い）。
b. モード（すくい8）を置くためにモジュールが入る時LEDを常にあるで置きなさい（赤い）。
c. モジュールが送信している時、
RS232港を使用すれば、RS232 LEDは（緑）規則的に点滅する。
RS485港を使用すれば、RS485 LEDは（緑）規則的に点滅する。
USBポートを使用すれば、USB LEDは（緑）規則的に点滅する。
d. モジュールが受け取っているとき、RF LEDは（青い）規則的に点滅する。
