出力: | 5ワット | 周波数: | 150MHz |
---|---|---|---|
距離: | 10km LOS | インタフェース: | RS232/RS485/TTL |
ボード・レート: | 1200bps/2400bps | アプリケーション: | 海洋の |
ハイライト: | 無線無線モジュール,連続無線の変復調装置 |

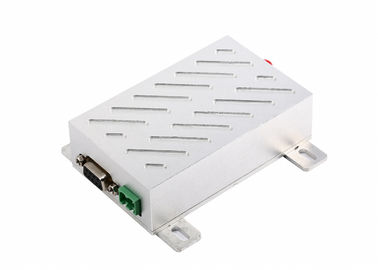

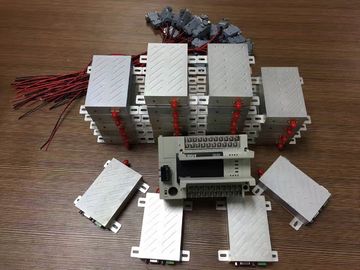

LS-V5000はモジュールを採用します二重段階ロックのループ、二重VCOの構造および安定性が高いTXCOを無線で送ります。高度の算術によってシステムを欠陥調整して下さい、安定性が高いおよび信頼性があります。このモジュールは通常企業制御、水保護、海、油田管理、無線警報の救助のために等使用されます。さらに、私達はあなたの特定の適用に従ってあなたのための機能そしてODMプロダクトを伸ばしてもいいです。
特徴:
指定:
二重段階ロックのループ、安定性が高い二重VCOの構造
搬送周波数:選択可能なVHF/UHF
空気データ転送速度:今1200/2400bps
インターフェイス:選択可能なTTL/RS-232/RS-485
調節:FSK/MSK
頻度安定性:±2.5ppm
チャネル・スペーシング:25KHz
アンテナ インピーダンス:50オーム
温度:-30~+70C
サイズ:85x58x16mm (ラジエーターなしで)
伝送距離は10Km LOSに達することができます
Pinいいえ。 | 信号の名前 | 定義 | 記述 | 注目 | ||
力 | 1 | VCC | DC12V±10% | 最高伝達流れ:1.5A | ||
2 | GND | 電源の基づいていること | ||||
信号の基盤 | 1 | GND | 力信号の基づいていること | |||
2 | A (TXD) | データ受け入れ | TTL TX/RS232 TX/RS485-A | 1つを選んで下さい | ||
3 | B (RXD) | データ送信 | TTL RX/RS232 RX/RS485-B | |||
4 | NC | |||||
5 | DGND | 信号の基づいていること | ||||
6 | PTT | 可聴周波送信制御 | ||||
7 | MIC | マイクロフォンの入力制御 | ||||
8 | スピーカー | スピーカーの出力制御 | ||||
9 | テスト | 工場テスト |
変数の受け入れ:
感覚の受け入れ:≤-119dBm (12dB SINADより多く)
隣接チャネル選択率:≥65dB
相互変調の拒絶:≥65dB
散乱およびイメージの拒絶:≥70dB
Transmiting変数:
RF力:5W
頻度偏差:≥ 5.0kHz
隣接チャネル力:≥70dB
送信の流れ:≤1.5A
LS-V5000の適用:
APRS、SCADA
無線警報およびセキュリティ システム;
無線音声伝送システム、無線ポケベル
無線監視およびプロセス制御;
無線データ伝送、自動データ収集システム;
無線会議の投票制度;
無線POSのPDAの無線スマートなターミナル;
電子バス停留所および理性的な交通;
無線電子表示スクリーン、LED表示
無線電信へのRS232/RS485;
LS-V5000データ ラジオ モジュールを使用する方法
LS-V5000はPCが付いているダイレクト接続にRS-232、RS-485またはTTLのレベル インターフェイス港、RS485装置、マイクロ制御回路および他のUART装置提供します。
電源
LS-V5000は供給電圧12V DCではたらきます。よりよいさざ波要因の使用によって、LS-V5000トランシーバーはまた他の装置によって電源を共有できます。もし可能なら、12V電圧の電圧安定の破片はスイッチ電源より推薦されてので唯一の電源。しかしトランシーバーにスイッチ脈拍によって、込み合い利用できるスイッチ電源だけ避ければ。さらに、信頼できる基づいていることはこのシステムに他の装置があれば使用されなければなりません。の場合には地面と接続しないことをそれは自身に基づいていることを形作ることができましたり地方自治体の電気供給から絶対に分かれていなければなりません。
Pin定義
Pinいいえ。 | 信号の名前 | 定義 | 記述 | 注目 | ||
力 | 1 | GND |
電源の基づいていること
|
|||
2 | VCC | DC12V±10% | 最高伝達流れ:1.5A | |||
信号の基盤 | 1 | RxD (TTL) | TTLのデータ受け入れ | |||
2 | A (TXD) | データ受け入れ | RS232 TX/RS485-A | 1つを選んで下さい | ||
3 | B (RXD) | データ送信 | RS232 RX/RS485-B | |||
4 |
TxD (TTL) |
TTLのデータ送信 | ||||
5 | DGND | 信号の基づいていること | ||||
6 | PTT | 可聴周波送信制御 | ||||
7 | MIC | マイクロフォンの入力制御 | ||||
8 | スピーカー | スピーカーの出力制御 | ||||
9 | テスト | 工場テスト |
