出力: | 5ワット | 距離: | 10km LOS |
---|---|---|---|
インタフェース: | RS232、RS485、USB | 議定書: | モードバス RTU |
ハイライト: | 無線無線モジュール,データ無線の変復調装置 |
5W PLCのモードバス RTUのための無線無線の変復調装置RS232 RS485 USBのインタフェース・ケーブルの取り替え

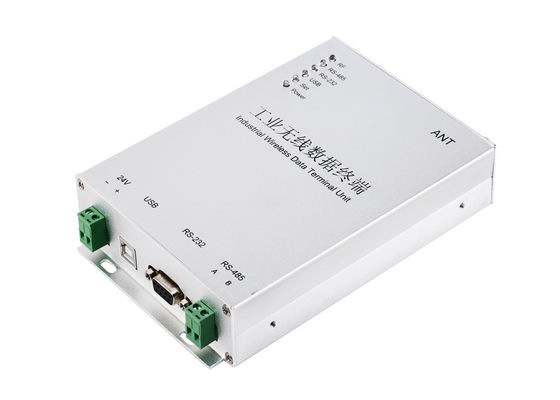

1. 概要の導入
伝送距離が10km LOSに達するLS-R524無線DTUは、Siemens S7-200、S7-300シリーズ間の無線コミュニケーションをPLC、シュナイダーPLC、三菱PLC、ABB PLC等LS-R524サポートモードバスの議定書、モードバス ASCIIおよびモードバス RTUの議定書を含んで、PPIの議定書支えます。
LS-R524 DTUはまた無線コミュニケーションのためのトランスデューサー、HMIおよびセンサーによって接続できます。それは2地点間をの複数のポイント無線データ伝送へのポイント支えます。無線解決はセットアップすること容易な利点をの必要性プログラム知識危ない分野で配線ケーブルからのユーザーを保ってもらいません。それは信頼でき、競争の解決です。
2. 適用分野
*水/廃水処置分野の圧力、流動度、温度等のデータ収集、無線伝達および制御
*風速、降雨量、湿気等のデータ収集、無線伝達および制御のかどうかモニタリングステーション
*二酸化炭素等のデータ収集の温度、湿気、集中、農業の温室の無線伝達および制御
* AGVの無線モニタリング及び制御
*他の種類のOEM装置の無線データ収集および伝達
*化学機械設備の油田のPLCとセンサー間の無線コミュニケーション。
3.技術仕様
頻度 | 433MHzか450MHz、470MHz |
出力 | 5W |
議定書サポート | 標準的なモードバス RTUかPPI |
電源 | 通常9-36V DCの使用24V DCか12V DC |
インターフェイス | RS-485 (デフォルト)またはRS232またはUSB |
チャネルいいえ。 | 15チャネル、変わるべき使用すくい |

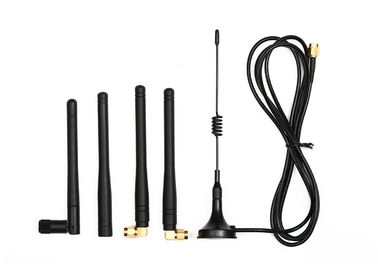

アンテナ | 1.5mケーブル(買物5.5dBiの吸盤のアンテナ)が付いている自由な吸盤のアンテナ |
温度 | -35℃~+75℃ (産業) |
次元 | 175×115×32 (mm)はアンテナを除きます |
苦境方法 | ねじ |
4. LS-R524適用例:
4.1
4.2
4.3
5. LS-R524 DTUのネットワーキング

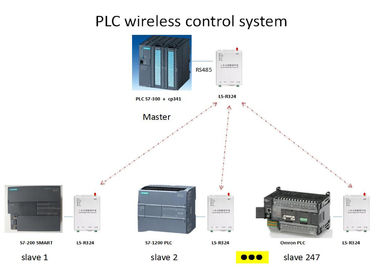

LS-R524 DTUは半二重コミュニケーション モードを採用します。それはmultipointsコミュニケーションにポイントに適します。このように、私達はマスターとして1つのモジュールおよび奴隷として他を置くべきです。各奴隷にデータか命令を送信するIDを用いる自身の独特なIDのマスターの使用データ・フレームがあります。すべての奴隷はデータを受け取り、自身のIDと受け取られたIDを比較します。IDが同じ、それを受け取り、命令を一致する対応する応答を与えて下さい。IDが異なっていたら、ちょうどそれを、与えます無応答を無視して下さい。すべてこれらは上部の議定書によって終わるべきです。それは干渉を避ける送信モードにラジオが1台だけいつでもあるあることを約束できます。
LS-R524 RTUはまた2地点間コミュニケーションのために使用できます。これはより容易です。シリアル ポートをプログラムするとき、以下の事項に注意して下さい:半二重であり、無線伝達遅れがあります。
6. LS-R524 DTUのディップ スイッチの設定
注:チャネルの設定について
チャネルいいえ。 | すくいの設定 | チャネルいいえ。 | すくいの設定 | チャネルいいえ。 | すくいの設定 | チャネルいいえ。 | すくいの設定 |
1 |
| 2 |
| 3 |
| 4 |
|
5 |
| 6 |
| 7 |
| 8 |
|
平均1のDIP1
平均2のDIP2
平均4のDIP3
平均8のDIP4
例えば、チャネル15のすくいを1、2、3および4すべて置く必要があります

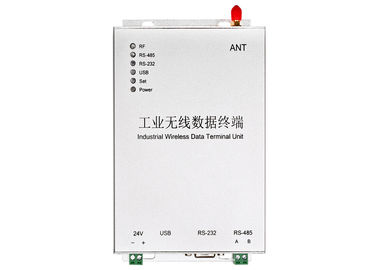

LEDの表示器について
a. モジュールが力のとき、力LEDは常にあります(赤)。
b. モード(すくい8)を置くためにモジュールが入る時LEDを常にあります置いて下さい(赤)。
c. モジュールが送信している時、
RS232港を使用すれば、RS232 LEDは(緑)規則的に点滅します。
RS485港を使用すれば、RS485 LEDは(緑)規則的に点滅します。
USBポートを使用すれば、USB LEDは(緑)規則的に点滅します。
d. モジュールが受け取っているとき、RF LEDは(青)規則的に点滅します。
8. 実質の適用のLS-R524 DTUの通知
8.1 LS-R524 DTUの無線遅れ時間。
LS-R524が原因でFEC (前方エラー修正)等の技術を送信する前にあなたのデータを処理するために採用しますLS-R524トランシーバーのRxD間に遅れ時間が『A』受け取りますあなたのデータを、送信しますそれをあり、他のトランシーバー『B』はTxDによって受け取り、送信します。別のRFのボード・レートにより別の遅れ時間を引き起こします。下記のように特定の遅れ時間を見て下さい:
RFは率に日付を記入します | 遅れ | RFの日付率 | 遅れ |
1200 | 90 | 9600 | 12 |
2400 | 48 | 19200 | 6 |
4800 | 24 |
8.2 LS-R524 DTUのエラー修正方法
あなたのシステムが約束するためには私達はより安定し、信頼できる間違いがあればデータを再送信するために点検かCRCを加えることを提案します。
8.3大きいデータ パッケージのためのLS-R524 DTU伝達方法
理論では、LS-R524はない限界データ パッケージを送信できますが私達は余りに大きいデータ パッケージを送信するために提案しません。私達は各パッケージを120B、よりよい60-100Bよりより少なく提案します。また私達はあなたのプログラム使用ARQを間違いのパッケージを送り直す提案します。
例えば、私達は1個のパッケージによって、理論で、そこにならあらゆる受け入れの時間の1bit間違い送信すれば、従ってこの1KBファイルがいつも正しく送信できなければ実質コミュニケーションBERが10-4である、1KBファイル(10000bit)を送ることをユーザーのニーズことを仮定し。
分かれることができれば1KBは10パッケージに10個のパッケージを送った後、各パッケージ送信します100Bを、理論で、そこにかもしれません間違いであるファイルします。モジュールはARQによってそのパッケージを送り直します。、私達が1つを送るけれどもより多くのパッケージおよび全効率は減ります、これはすべてのデータが正しく受け取ることができることを約束できます。
