| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Lensen |
| 証明: | FCC |
| モデル番号: | LS-R324 |
| 最小注文数量: | 2pcs |
| 価格: | Negotiation |
| パッケージの詳細: | 標準カートン |
| 受渡し時間: | 2-8days |
| 支払条件: | T/T、ウェスタン・ユニオン |
| 供給の能力: | 6000個/月 |
| 出力: | 1W | 頻度: | UHF 433MHz |
|---|---|---|---|
| インターフェイス: | RS232、RS485、USB | 間隔: | 2キロ |
| ボーレート: | 9600bps | チャネル: | 16チャンネル |
| ハイライト: | RS485無線無線の変復調装置,RS485イーサネット無線の変復調装置,1Wデータ無線の変復調装置 |
||
1W RS232 RS485の無線無線の変復調装置のModbus DTU PLCコミュニケーション
1W無線無線の変復調装置1W RS232 RS485 Modbus DTU PLCの無線コミュニケーション
概要の導入
伝送距離が3km LOSに達するLS-R324無線DTUは、Siemens S7-200、S7-300シリーズ間の無線コミュニケーションをPLC、シュナイダーPLC、三菱PLC、ABB PLC等LS-R324支えるModbusの議定書を、Modbus ASCIIおよびModbus RTUの議定書を含んで、PPIの議定書支える。
LS-R324 DTUはまたVFD、HMIの無線コミュニケーションのためのPCと接続できる。それは2地点間をの複数のポイント無線データ伝送へのポイント支える。無線解決にセットアップすること容易な危ない分野で利点がの保つ配線ケーブルからのユーザーを必要性プログラム知識ない。それは信頼でき、競争の解決である。
変数:
出力:24V DC
RF力:1W
空気ボード・レート:1,200/2,400/4,800/9,600/19,200bpsは1つを選ぶ
インターフェイス ボード・レート:プログラム可能な1,200/2,400/4,800/9,600/19,200bps
周波数帯域:433、450、470または他
インターフェイス:RS-232、RS-485およびUSB
コミュニケーション モード:半二重
チャネル:15のチャネル
現在を受け取りなさい: <45ma>
感受性を受け取りなさい:-123dBm @ 1,200bps）;-118dBm @ 9,600bps）
送信の流れ: <500ma>
RFの視線範囲:2km （BER= 10-5@9600bps）;3km （BER=10-5 @ 1,200bps）
サイズ:175*115*32mm （アンテナ港なしで）
| 頻度 | 433MHzか450MHz、470MHz |
| 出力 | 1W （2-3km LOS） |
| 議定書サポート | Modbus標準的なRTUの議定書かユーザー定義の議定書 |
| 電源 | 9-36V DCは通常24V DCか12V DCを使用する |
| インターフェイス | RS-485 （デフォルト）またはRS232またはUSB |
| チャネルいいえ。 | 15チャネル、変わるべき使用すくい |
| アンテナ | 1.5mケーブル（買物5.5dBiの吸盤のアンテナ）が付いている自由な吸盤のアンテナ |
| 温度 | -35℃~+75℃ （産業） |
| 次元 | 175×115×32 （mm）はアンテナを除く |
| 苦境方法 | ねじ |
LEDの表示器について
a. モジュールが力のとき、力LEDはで常にある（赤い）。
b. モード（すくい8）を置くためにモジュールが入る時LEDを常にあるで置きなさい（赤い）。
c. モジュールが送信している時、
RS232港を使用すれば、RS232 LEDは（緑）規則的に点滅する。
RS485港を使用すれば、RS485 LEDは（緑）規則的に点滅する。
USBポートを使用すれば、USB LEDは（緑）規則的に点滅する。
d. モジュールが受け取っているとき、RF LEDは（青い）規則的に点滅する。

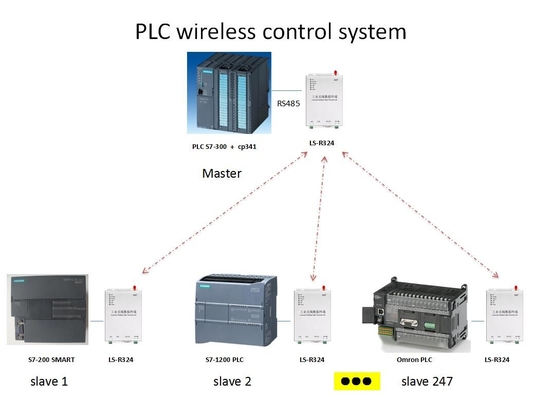

適用例
