| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Lensen |
| モデル番号: | LS-R524 |
| 最小注文数量: | 1 羽 |
| 価格: | Negotiation |
| パッケージの詳細: | 標準のカートン |
| 受渡し時間: | 2-8 日間 |
| 支払条件: | トン/ Tは、ウェスタンユニオン |
| 供給の能力: | 6000pcs/month |
| 出力: | 5ワット | 間隔を制御して下さい: | 10KM |
|---|---|---|---|
| アプリケーション: | PLCの無線電信制御 | エンクロージャ: | アルミニウム |
| インタフェース: | RS232、RS485、USB | 電源: | 24V DC |
| ハイライト: | データ無線の変復調装置,連続無線の変復調装置 |
||

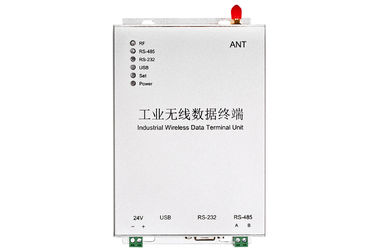

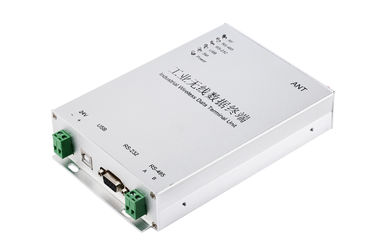

5W 24Vの電源の無線RS485モジュールPLC無線コミュニケーション ラジオ
1. 概要の導入
これは長距離の無線データ転送のための5Wラジオです。10kmその制御間隔の回り込み。それはPLCの無線電信コミュニケーションのために広く利用されています。私達はModbus RTUの議定書を支えます。 LS-R524 DTUは無線コミュニケーションのためのトランスデューサー、HMIおよびセンサーによって接続することができます。それは2地点間をの複数のポイント無線データ伝送へのポイント支えます。無線解決はセットアップすること容易な利点をの必要性プログラム知識危ない分野で配線ケーブルからのユーザーを保ってもらいません。それは信頼でき、競争の解決です。
2.技術仕様
| 頻度 | 433MHzか450MHz、470MHz |
| 出力 | 5W |
| 議定書サポート | 標準的なModbus RTUかPPI |
| 電源 | 通常9-36V DCの使用24V DCか12V DC |
| インターフェイス | RS-485 （デフォルト）またはRS232またはUSB |
| チャネルいいえ。 | 15チャネル、変わるべき使用すくい |
| アンテナ | 1.5mケーブル（買物5.5dBiの吸盤のアンテナ）が付いている自由な吸盤のアンテナ |
| 温度 | -35℃~+75℃ （産業） |
| 次元 | 175×115×32 （mm）はアンテナを除きます |
| 苦境方法 | ねじ |
3. LS-R524適用例:

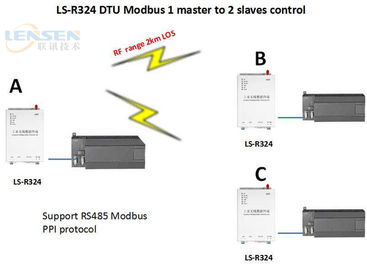

4. LS-R524 DTUのネットワーキング
LS-R524 DTUは半二重コミュニケーション モードを採用します。それはmultipointsコミュニケーションにポイントに適します。このように、私達はマスターとして1つのモジュールおよび奴隷として他を置くべきです。各奴隷にデータか命令を送信するIDを用いる自身の独特なIDのマスターの使用データ・フレームがあります。すべての奴隷はデータを受け取り、自身のIDと受け取られたIDを比較します。IDが同じ、それを受け取り、命令を一致する対応する応答を与えて下さい。IDが異なっていたら、ちょうどそれを、与えます無応答を無視して下さい。すべてこれらは上部の議定書によって終わるべきです。それは干渉を避ける送信モードにラジオが1台だけいつでもあるあることを約束できます。
LS-R524 RTUはまた2地点間コミュニケーションのために使用できます。これはより容易です。シリアル ポートをプログラムするとき、以下の事項に注意して下さい:半二重であり、無線伝達遅れがあります。
5. LS-R524 DTUのディップ スイッチの設定
平均4のDIP3
平均8のDIP4
例えば、チャネル15のすくいを1、2、3および4すべて置く必要があります
