| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Lensen |
| モデル番号: | LS-DMR828 |
| 最小注文数量: | 2本 |
| 価格: | Negotiation |
| パッケージの詳細: | 標準のカートン |
| 受渡し時間: | 2-6days |
| 支払条件: | トン/ Tは、ウェスタンユニオン |
| 供給の能力: | 6000pcs/month |
| 出力: | 5w | 頻度: | VHF/UHF |
|---|---|---|---|
| 間隔: | 10km LOS | インターフェイス: | RS232/RS485/TTL |
| ボード・レート: | 1200bps/2400bps | 適用: | 海洋 |
| ハイライト: | デジタル可聴周波モジュール,無線可聴周波トランシーバー モジュール |
||

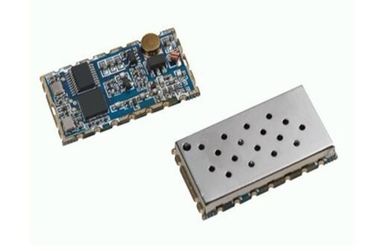

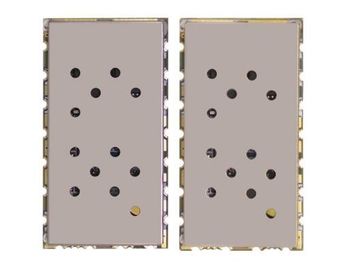

400-480mhzデジタル無線の移動式VHF 134-174MHz 5Wオールインワン10KmデジタルWakieの発声映画
特徴:
*頻度:400 | 480のMHz （UHF）
* 134~174MHZ （VHF）
* TxおよびRxの頻度、TxおよびRx CTCSS、CDCSSは単独で置くことができる。
*帯域幅12.5/25KHz
*出力電力1つまでのw
*伝送距離空地の3.5から5つまでのkm
*感受性:- 124 DBM
*小型
*作り付けEEPROMのデータは変わらずに動力を与えられて保った
* 38 CTCSS
* 166 CDCSS
* 8水平なスケルチ回路
* 8つの調節可能な容積
*ハイ・ロー力は任意（500 MW） - 1wである
*広範囲定常電圧3.3から5.5 V
* 1 PPM KDS TCXOの水晶
適用:
*小さい携帯無線電話
*見えない相互通信方式
*スポーツ プロダクト
*造るコミュニティ セキュリティ システム
*可聴周波監視サーベイランス制度
Pin定義:
| Pinいいえ。 | 信号の名前 | 定義 | 記述 | 注目 | ||
| 力 | 1 | VCC | DC12V±10% | 最高伝達流れ:1.5A | ||
| 2 | GND | 電源の基づいていること | ||||
| 信号の基盤 | 1 | GND | 力信号の基づいていること | |||
| 2 | （TXD） | データ受け入れ | TTL TX/RS232 TX/RS485-A | 1つを選びなさい | ||
| 3 | B （RXD） | データ送信 | TTL RX/RS232 RX/RS485-B | |||
| 4 | NC | |||||
| 5 | DGND | 信号の基づいていること | ||||
| 6 | PTT | 可聴周波送信制御 | ||||
| 7 | MIC | マイクロフォンの入力制御 | ||||
| 8 | スピーカーの出口 | スピーカーの出力制御 | ||||
| 9 | テスト | 工場テスト | ||||
Pin定義
| Pinいいえ。 | 信号の名前 | 定義 | 記述 | 注目 | ||
| 力 | 1 | GND |
電源の基づいていること
|
|||
| 2 | VCC | DC12V±10% | 最高伝達流れ:1.5A | |||
| 信号の基盤 | 1 | RxD （TTL） | TTLのデータ受け入れ | |||
| 2 | （TXD） | データ受け入れ | RS232 TX/RS485-A | 1つを選びなさい | ||
| 3 | B （RXD） | データ送信 | RS232 RX/RS485-B | |||
| 4 |
TxD （TTL） |
TTLのデータ送信 | ||||
| 5 | DGND | 信号の基づいていること | ||||
| 6 | PTT | 可聴周波送信制御 | ||||
| 7 | MIC | マイクロフォンの入力制御 | ||||
| 8 | スピーカーの出口 | スピーカーの出力制御 | ||||
| 9 | テスト | 工場テスト | ||||
