| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Lensen |
| モデル番号: | LS-DMR828 |
| 最小注文数量: | 2本 |
| 価格: | Negotiation |
| パッケージの詳細: | 標準のカートン |
| 受渡し時間: | 2-6days |
| 支払条件: | トン/ Tは、ウェスタンユニオン |
| 供給の能力: | 6000pcs/month |
| 出力: | 2w | 周波数: | VHF/UHF |
|---|---|---|---|
| 距離: | 8km LOS | インタフェース: | RS232/RS485/TTL |
| ボード・レート: | 1200bps/2400bps | アプリケーション: | 海洋の |
| ハイライト: | デジタル可聴周波モジュール,無線可聴周波トランシーバー モジュール |
||

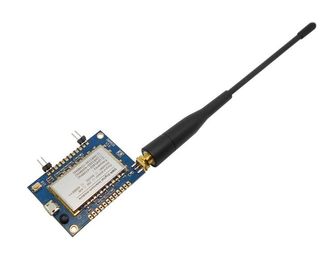

UHF 400-480mhzデジタルの移動式ラジオVHF 134-174MHz 2W 8Kmの音声のトランシーバー モジュール
特徴
UHFバンド頻度:UHF 400-470mhz/VHF 134-174MHz/320-390MHz
8Kmまでの間隔
2Wへの最高の出力
0.5Wへの低い電力
高い感受性:- 124dBm
ビット誤り率1%下-121dBmに
TxおよびRxのための独立した頻度
帯域幅:12.5/25のKH
声およびテキスト メッセージ コミュニケーション
呼ぶ入力コール状況の点検のためのメモ
DMR /Analogの携帯無線電話
メッセージの伝達および受信
作り付けEEPROMのデータは動力を与えられて救いました
1ppm TCXOの水晶
51 CTCSS
166 CDCSS
9つの調節可能な容積
声およびテキスト メッセージの高められた暗号化
適用

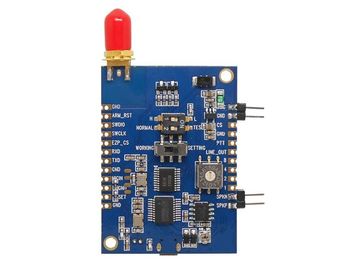

Pin定義
| Pinいいえ。 | 信号の名前 | 定義 | 記述 | 注目 | ||
| 力 | 1 | VCC | DC12V±10% | 最高伝達流れ:1.5A | ||
| 2 | GND | 電源の基づいていること | ||||
| 信号の基盤 | 1 | GND | 力信号の基づいていること | |||
| 2 | A （TXD） | データ受け入れ | TTL TX/RS232 TX/RS485-A | 1つを選んで下さい | ||
| 3 | B （RXD） | データ送信 | TTL RX/RS232 RX/RS485-B | |||
| 4 | NC | |||||
| 5 | DGND | 信号の基づいていること | ||||
| 6 | PTT | 可聴周波送信制御 | ||||
| 7 | MIC | マイクロフォンの入力制御 | ||||
| 8 | スピーカー | スピーカーの出力制御 | ||||
| 9 | テスト | 工場テスト | ||||
Pin定義
| Pinいいえ。 | 信号の名前 | 定義 | 記述 | 注目 | ||
| 力 | 1 | GND |
電源の基づいていること
|
|||
| 2 | VCC | DC12V±10% | 最高伝達流れ:1.5A | |||
| 信号の基盤 | 1 | RxD （TTL） | TTLのデータ受け入れ | |||
| 2 | A （TXD） | データ受け入れ | RS232 TX/RS485-A | 1つを選んで下さい | ||
| 3 | B （RXD） | データ送信 | RS232 RX/RS485-B | |||
| 4 |
TxD （TTL） |
TTLのデータ送信 | ||||
| 5 | DGND | 信号の基づいていること | ||||
| 6 | PTT | 可聴周波送信制御 | ||||
| 7 | MIC | マイクロフォンの入力制御 | ||||
| 8 | スピーカー | スピーカーの出力制御 | ||||
| 9 | テスト | 工場テスト | ||||
