長期携帯無線電話モジュール1W 30dBM 5KM VHF （134-174MHz）/UHF （400MHz -480MHz）

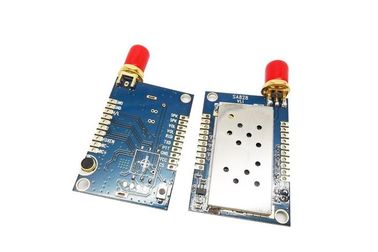

LS-828-VHFの携帯無線電話モジュール

LS-828は小型のオールインワン専門の携帯無線電話モジュールです。それは強力な機能と非常に使いやすいです。このモジュールに専門の携帯無線電話の完全な機能があり、市場のあらゆるアナログの携帯無線電話によって話すことができます。小型を使うと、それは器械の、携帯用および手持ち型装置に容易に埋め込むことができます。LS-828はKDS 1PPM TCXOの熱く/冷たい環境でよくはたらきます。優秀なアンテナの特徴はネットワーク、よいRFのアンプに、高いRFの感受性空地の3Kmに達成するように容易にしますコミュニケーションが一致させます。チャネル選択、EEPROMのオーディオ・アンプ、RFのアンプ、PTTのキー、アンテナ ソケットすべてのためのロータリー スイッチは非常に小型モジュールに含まれています。その上、すべての変数（CTCSS、CDCSS、スクエアの、あらかじめ定義されたチャネル等）はUARTインターフェイスを使用してPCソフトウェアか命令によって容易に変更することができます。埋め込まれた可聴周波容積回転回路を使うと、ユーザーは容積をsteplessly調節するためにだけPin16、Pin17の可変的な抵抗器をはんだ付けすることができます。

LS-828の2つの周波数帯域があります:LS-828-UおよびLS-828-V。唯一の相違は周波数範囲です。他は同じ、モジュールのサイズを含んで、インターフェイスで、ソフトウェア議定書、等。2つのモジュールの周波数範囲は次のとおりです:LS-828-U:Uバンド、400--480MHz、LS-828-V:Vバンド、134--174MHz

特徴:

• 周波数範囲:400~480MHz/134~174MHz
• もっぱらTXおよびRXの頻度
• 12.5/25KHz帯域幅の選択
• 出力電力1W
• 開いたaeraの3~5Kmの間隔
• 高い感受性:-124dBm
• 超小型と高く統合されて
• 166 CDCSS、38 CTCSS
• 8スクエア
• ハイ・ロー出力電力選択（500mW-1W）
• 埋め込まれたEEPROMのデータは電源遮断に節約しました
• 1ppm TCXO

適用:

• 小型の携帯無線電話
• 小型の手持ち型装置
• セキュリティ システム
• 器械
• 屋外スポーツ プロダクト
• 追跡し、制御システム音声

指定

Pinout定義
