出力: | 25W | 送信: | デジタル音声 |
---|---|---|---|
チップ: | LoRa | インタフェース: | RS232/RS485/TTL |
周波数: | 150MHzバンド | 距離: | 30km+ |
ハイライト: | デジタル可聴周波モジュール,可聴周波トランシーバー モジュール |

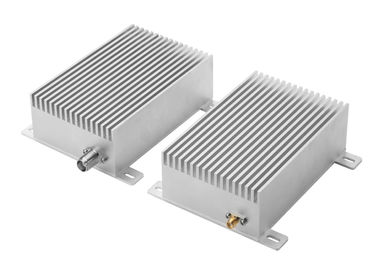

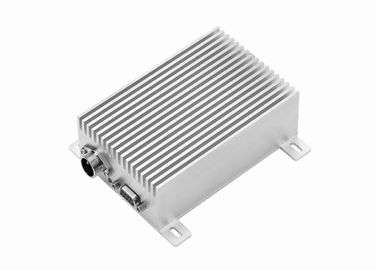

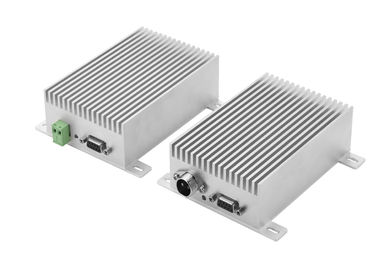

50kmの無線可聴周波モジュールのデジタル送信の声のための可聴周波モジュール25w VHF/UHFバンド
指定:
主な特長:
デジタル音声/データ伝送、声は優先順位にあります。
低雑音、明確な音声伝送。
容易ではない暗号化を使って、解読されること。
VHF (136MHZ-174MHZ、220-240MHZ) UHF (410MHZ-470MHZ)のユーザー プログラミングを支えて下さい。
RS232&RS485 2インターフェイスを使って、カスタマイズされるttl。
-125dBまでの高い受け入れの感受性。
50km-80km LOSの長期伝送距離。
に-ユーザーによってsettable空気データ転送速度1200-4800bpsはシリアル データ ユーザーによってsettable 1200-115200を評価します
短い送信受け入れの転送時間、コミュニケーション遅れ3Msよりより少なく。
Pin定義
ピン | LS-DA25000 | 注目 | |
航空会社のオス・コネクタ | 1 | 電源の基づいていること | |
2 | DC12Vの電源 | DC12V | |
DB9オス・コネクタ | 1 | PTT (声の送信は可能になります) | 活動的な低レベル |
2 | RS-232/RXD | ||
3 | RS-232/TXD | ||
4 | AGND (アナログ信号GND) | ||
5 | GND | ||
6 | RS-485/A | ||
7 | RS-485/B | ||
8 | MIC (MIC信号入力) | ||
9 | SP (出力、8Ohm 1Wを話して下さい) |
技術的な変数
周波数範囲 | 136-174MHz、220-240MHz、410-470MHz |
頻度安定性 | 2.5PPm |
力を送信して下さい | 25W |
調節 | GFSK/4GFSK |
空気データ転送速度 | 1200-4800bps |
シリアル データ率 | 1200-115200bps |
インターフェイス | RS232、RS485、カスタマイズされるTTL |
電源 | 12V@10A |
インターフェイス データ形式 | 8E1/8N1/801 |
感受性の受け入れ | -125dBm@1200bps |
チャネルの帯域幅 | 10KHZ@1200bps |
働く温度 | -40-80 (産業等級) |
働く湿気 | 10%から90%の相対湿度、凝縮無し |
放出電流 | 6A (最大出力の流れは10Aよりより少しではないです) |
流れの受け入れ | 80mA |
次元(L/W/H) | 86 X 45X 20mm |
重量(g) | 500g |
頻度
適用 海洋コミュニケーション 井戸、水および廃水処置のモニタリング システム 石油およびガスの生産、パイプラインの監視、ガスの配分、熱ネットワークの監視 の配分のオートメーション、負荷制御予定に動力を与えて下さい GPSの位置方式、移動式データ伝送 容器(UMV)のモニタリング及び制御のロボット制御データ・リンク 軍隊、警察コミュニケーション 地震、気象学、環境保護および都市照明制御 プロセス制御鉄道、交通機関、冶金学、化学工業および産業オートメーション 産業リモート・コントロールの遠隔測定工学、自動化されたデータ収集システム |
