RS485データ伝送モジュール433MHz RFのデータ トランシーバー2km PLCの無線電信のコントローラー
概要の導入

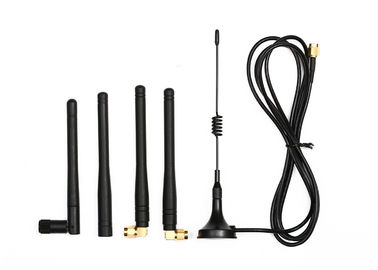

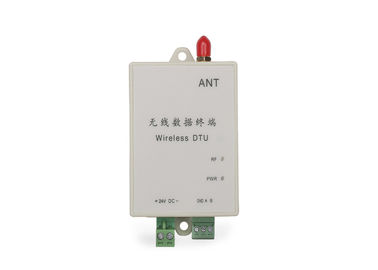

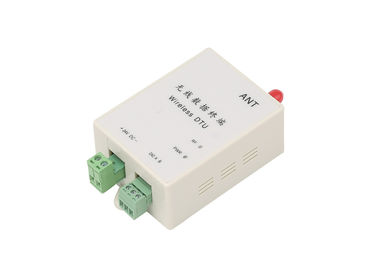

LS-R314無線DTUの伝送距離は3km LOSに、小型の、プラスチック エンクロージャ、高い信頼性と達します、PLCとPC/HMI間の無線コミュニケーションのために広く利用されています。
LS-R314はSiemens S7-200、S7-300シリーズ間の無線コミュニケーションをPLC、シュナイダーPLC、三菱PLC、ABB PLC等支えます。それはモードバスの議定書を、モードバス ASCIIおよびモードバス RTUの議定書を含んで、PPIの議定書支えます。LS-R314 DTUはまたトランスデューサー、HMIまたは他のRS485装置によって接続できます。それは2地点間をの複数のポイント無線データ伝送へのポイント支えます。
無線解決は保って、もらいませんでしたり、容易な利点をの必要性ワイヤー ケーブル セットアップすること危ない分野で配線ケーブルからのユーザーをプロジェクト時間および維持費を短くします。それは信頼でき、競争の解決です。
適用分野
*無線データ伝送のためのPLC/HMIを集めるため
*水/廃水処置分野の圧力、流動度、温度等のデータ収集、無線伝達および制御
*風速、降雨量、湿気等のデータ収集、無線伝達および制御のかどうかモニタリングステーション
*二酸化炭素等のデータ収集の温度、湿気、集中、農業の温室の無線伝達および制御
* AGVの無線モニタリング及び制御
技術仕様
頻度 | 433MHzか450MHz、470MHz |
出力 | 1W (3000m LOS) |
議定書サポート | 標準的なモードバスかPPI |
電源 | 通常9-36V DCの使用24V DCか12V DC |
インターフェイス | RS-485 |
チャネルいいえ。 | 16のチャネルのデフォルト |
温度 | -35℃~+75℃ (産業) |
次元 | 80×60×30 (mm)はアンテナを除きます |
適用例
LS-R314 DTUのネットワーキング
法律学者ポイント コミュニケーションへのポイントのため
あなたの装置にIDがなければ、1つのモジュールが送信するとき、すべての他はデータを受け取ることができます。例えば、A、B、CのD 4モジュールがあります。
Aがデータを送るとき、モジュールはB、CおよびDすべて受け取ることができます。
Bがデータを送るとき、モジュールはA、CおよびDすべて受け取ることができます。
Cがデータを送るとき、モジュールA、BおよびDはすべてデータを受け取ることができます。
Dがデータを送るとき、モジュールA、BおよびCはすべてデータを受け取ることができます。
望めば特定のモジュールだけデータを受け取ることができます。私達は投票方法を受け入れます。あなたの装置のための置かれたID。マスターは時間までに特定のIDを用いる奴隷だけがあなたのデータを受け取ることができます、奴隷の時間を尋ねます。
3) あなたの装置が実際にIDを置くことができなければ。私達はモジュールのためのIDを置いてもいいです。
シリアル ポートをプログラムするとき、以下の事項に注意して下さい:半二重であり、無線伝達遅れがあります。
実質の適用のLS-R314 DTUの通知
LS-R314 DTUの無線遅れ時間。
無線製品は遅れの時間があります。別のRFのボード・レートにより別の遅れ時間を引き起こします。下記のように特定の遅れ時間を参照して下さい:
RFは率に日付を記入します (ビット/秒) |
遅れ TS (氏) |
RFの日付率 (ビット/秒) |
遅れ TS (氏) |
1200 | 90 | 9600 | 12 |
2400 | 48 | 19200 | 6 |
4800 | 24 |
LS-R314 DTUのエラー修正方法
安定した、信頼できるあなたのシステムを約束するためには私達は間違いがあればデータを再送信するために点検かCRCを加えることを提案します。
大きいデータ パッケージのためのLS-R314 DTU伝達方法
理論では、LS-R314はない限界データ パッケージを送信できますが私達は余りに大きいデータ パッケージを送信するために提案しません。私達は各パッケージを120B、よりよい60-100Bよりより少なく提案します。また私達はあなたのプログラム使用ARQを間違いのパッケージを送り直す提案します。
例えば、私達は1個のパッケージによって、理論で、そこにならあらゆる受け入れの時間の1bit間違い送信すれば、従ってこの1KBファイルがいつも正しく送信できなければ実質コミュニケーションBERが10-4である、1KBファイル(10000bit)を送ることをユーザーのニーズことを仮定し。
分かれることができれば1KBは10パッケージに10個のパッケージを送った後、各パッケージ送信します100Bを、理論で、そこにかもしれません間違いであるファイルします。モジュールはARQによってそのパッケージを送り直します。、私達が1つを送るけれどもより多くのパッケージおよび全効率は減ります、これはすべてのデータが正しく受け取ることができることを約束できます。
