| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Lensen |
| 証明: | CE, FCC |
| モデル番号: | LS-U1000S-B |
| 最小注文数量: | 2本 |
| 価格: | Negotiation |
| パッケージの詳細: | 標準のカートン |
| 受渡し時間: | 2-6 幾日 |
| 支払条件: | トン/ Tは、ウェスタンユニオン |
| 供給の能力: | 6000pcs/month |
| 出力: | 1W | 周波数: | 433MHzの |
|---|---|---|---|
| 距離: | 2km LOS | アプリケーション: | AMR |
| チップ: | CC1020 | エンクロージャ: | プラスチック |
| ハイライト: | 無線データ モジュール,無線データ転送 |
||
1W RS485のPTZの無線電信のコントローラーへの無線データ モジュールAMR 2km無線制御RS485
導入:

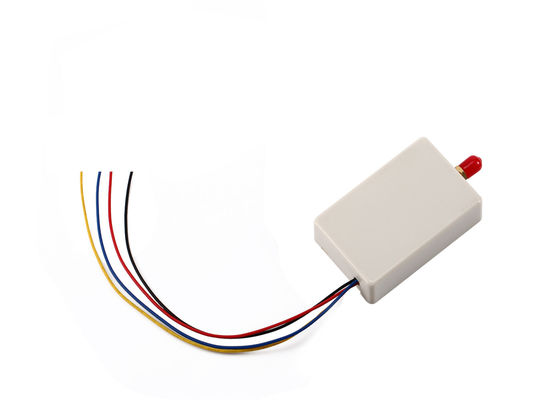

LS-U1000S-RS485はUHFバンド1000mWデータ モジュールです。優雅なプラスチック・ケースによって、あなたが屋外の適用のためのRS485装置によって接続することは便利です。取付けること容易プログラムは、コミュニケーション料金必要としませんでした。
変数:
出力:カスタマイズされる5V DCまたは他
RF力:1W
空気ボード・レート:1,200/2,400/4,800/9,600/19,200bpsは1つを選びます
インターフェイス ボード・レート:プログラム可能な1,200/2,400/4,800/9,600/19,200bps
周波数帯域:433、か400、450、470または主義他
インターフェイス:RS485
コミュニケーション モード:半二重
チャネル:8 （デフォルト）、16/32 （カスタマイズされる）
流れを受け取って下さい: <50ma>
感受性を受け取って下さい:-123dBm @ 1,200bps）;-118dBm @ 9,600bps）
送信の流れ: <500ma>
RFの視線範囲:2km （BER= 10-5@9600bps）;3km （BER=10-5 @ 1,200bps）
サイズ:68x 45 x 18mm （アンテナ港なしで）
| 性能 | |
| 出力: | 1W |
| RFの視線範囲: | 3km@1200bps;2km@9600bps |
| RFの有効なレート: | 1200/2400/4800/9600/19200bps |
| スペース チャネル: | 1MHz （デフォルト）、（12.5/25KHzカスタム化） |
| 帯域幅: | <25khz> |
| 受信機の感受性: | -123dBm@1200bps、-118dbm （9600bps） |
| データ形式: | 8N1、8E1、8O1 （カスタマイズして下さい） |
| 両立性 | |
| LS-UN10、LS-UN100、LS-U1000のLS-UN5000シリーズ | |
| 力 | |
| 供給電圧: | 5V DC |
| 流れを送信して下さい: | <600ma> |
| 流れを受け取って下さい: | <50ma> |
| 睡眠の流れ: | <20ua> |
| 概要 | |
| コミュニケーション モード: | 半二重 |
| 周波数帯域: | 433MHzか400MHz、または450MHz、470MHz |
| 周波数変調 | FSK/GFSK |
| チャネル: | 8 （デフォルト）、16/32/64 （任意） |
| インターフェイス: | TTL、RS232、RS485 （1つを選んで下さい） |
| 物理的性質 | |
| サイズ: | 53mm×38mm×10mm （アンテナ基盤およびデータ ピンを除いて） |
| 重量: | 35g |
| アンテナ基盤: | 50Ω、SMA |
| 実用温度: | 産業:- 40℃~+85℃ （TCXO） |
| 頻度安定性: | 産業±2.5ppm |
適用:
PIN定義:
赤いケーブル---VCC 5V （電源DC）
黒いケーブル----GND （電源の基づいていること）
青いケーブル----485 A
黄色いケーブル---485 B
チャネル構成:
各チャネルは工場でMCUに前書かれている固定頻度ポイントを備えています。次は私達の共通モジュールのための構成テーブルです。他の頻度ポイントを必要としたら、順序を置くとき私達の販売を言って下さい。
| いいえ運んで下さい。 | 頻度 | チャネルいいえ。 | 頻度 |
| 1 | 429.0325MHz | 5 | 433.0325MHz |
| 2 | 430.0325MHz | 6 | 434.0325MHz |
| 3 | 431.0325MHz | 7 | 435.0325MHz |
| 4 | 432.0325MHz | 8 | 436.0325MHz |
