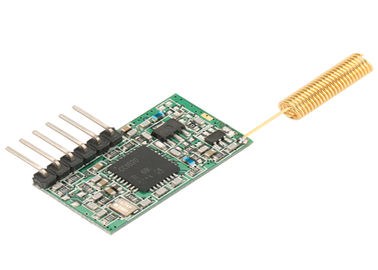

LS-S100はミニ サイズRFのデータ モジュールです。それは通常限られたスペース塗布のために使用されます。TTLインターフェイスによって、この無線transeiverはマイクロ制御回路無線コミュニケーションおよび他のTTLのレベルの港の通信システムのために広く利用されています。それに高い信頼性および良い業績があります。
I.技術仕様
| 性能 | |
| 出力: | 100mW （デフォルト）、 |
| RFの視線範囲: | 1000m@1200bps;600m@9600bps |
| RFの有効なレート: | 1200/2400/4800/9600/19200bps |
| スペース チャネル: | 1MHz （デフォルト）、（12.5/25KHz/otherカスタム化） |
| 帯域幅: | <25khz> |
| 受信機の感受性: | -123dBm@1200bps （1%のBER） |
| ネットワーキング | |
| ネットワーキングの地勢学: | 2地点間、ポイント ツー マルチポイント |
| 両立性 | |
| LS-Uシリーズ | |
| 力 | |
| 供給電圧: | 5V DC （デフォルト）、 |
| 流れを送信して下さい: | 100mA |
| 流れを受け取って下さい: | 30mA |
| 睡眠の流れ: | 10uA |
| 概要 | |
| コミュニケーション モード: | 半二重 |
| 周波数帯域: | 433MHz （400/450MHz/470MHz） |
| チャネル: | 8 （デフォルト）、16/32/64 （任意） |
| インターフェイス: | TTL |
| 物理的性質 | |
| サイズ: | 28mm×15mm×10mm （アンテナ基盤およびデータ ピンを除いて） |
| 重量: | 20g |
| アンテナ基盤: | 50Ω、SMA |
| 実用温度: | 産業:- 40℃~+85℃ （TCXO） |
| 頻度安定性: | 産業±2.5ppm |
II.適用分野
III。それを使用する方法
1. デフォルト5Vの電源
2. PIN定義（6pin）
表1:JP 1 Pin定義および関係方法
| Pinいいえ。 | 信号の名前 | 機能 | レベル | ターミナルが付いている関係 | 注目 |
| 1 | GND | 電源の基づいていること | - | 地面 | |
| 2 | VCC | 電源:DC 5V | - | ||
| 3 | RXD/TTL | データ受け入れ | TTL | TxD | |
| 4 | TXD/TTL | データ送信 | TTL | RxD | |
| 5 | SLP | 睡眠制御 | - | 睡眠信号 | 低レベルの有効 |
| 6 | テスト | 工場テスト | - | - |
私達のソフトウェアによる変数設定
コンピュータで変数を読むか、または置くのに私達のソフトウェアLensen.exeを使用できます。テスト ケーブルによってPCにRFモジュールを接続するとき、コンピュータにDB9、またUSBポートを接続することを覚えて下さい。
対応する頻度は1-8のチャネルの433MHzで指します
| チャネル | 頻度 | チャネル | 頻度 | チャネル | 頻度 | チャネル | 頻度 |
| 1 | 429.0325MHZ | 2 | 430.0325MHZ | 3 | 431.0325MHZ | 4 | 432.0325MHZ |
| 5 | 433.0325MHZ | 6 | 434.0325MHZ | 7 | 435.0325MHZ | 8 | 436.0325MHZ |
