| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Lensen |
| モデル番号: | LS-V5000 |
| 最小注文数量: | 2本 |
| 価格: | Negotiation |
| パッケージの詳細: | 標準のカートン |
| 受渡し時間: | 2-7 日 |
| 支払条件: | トン/ Tは、ウェスタンユニオン |
| 供給の能力: | 6000pcs/month |
| 周波数: | VHF 150MHz/230MHz | 出力: | 5ワット |
|---|---|---|---|
| インタフェース: | RS232/RS485/TTL | 送信: | データ/声/音楽 |
| 声のタイプ: | アナログの音声 | 声機能: | はい |
| ハイライト: | 無線可聴周波トランシーバー モジュール,可聴周波トランシーバー モジュール |
||

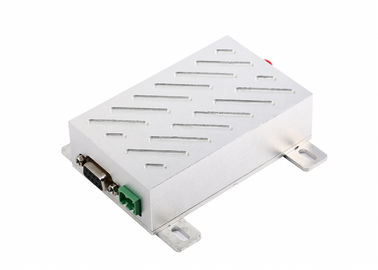

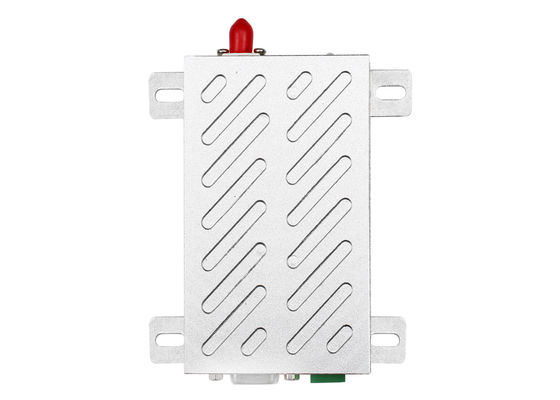

LS-V5000無線可聴周波モジュール、APRSのためのVHF/UHFの声モジュール144.039MHz
特徴:
指定:
二重段階ロックのループ、安定性が高い二重VCOの構造
搬送周波数:選択可能なVHF/UHF
空気データ転送速度:今1200/2400bps
インターフェイス:選択可能なTTL/RS-232/RS-485
調節:FSK/MSK
頻度安定性:±2.5ppm
チャネル・スペーシング:25KHz
アンテナ インピーダンス:50オーム
温度:-30~+70C
サイズ:85x58x16mm （ラジエーターなしで）
伝送距離は12Kmに達することができます
受信機:
感覚の受け入れ:≤-119dBm （12dB SINADより多く）
隣接チャネル選択率:≥65dB
相互変調の拒絶:≥65dB
散乱およびイメージの拒絶:≥70dB
送信機:
RF力:5W
頻度偏差:≥ 5.0kHz
隣接チャネル力:≥70dB
送信の流れ:≤1.5A
適用
APRS、SCADA
無線警報およびセキュリティ システム;
無線音声伝送システム、無線ポケベル
無線監視およびプロセス制御;
無線データ伝送、自動データ収集システム;
無線会議の投票制度;
無線POSのPDAの無線スマートなターミナル;
電子バス停留所および理性的な交通;
無線電子表示スクリーン、LED表示
無線電信へのRS232/RS485
| Pinいいえ。 | 信号の名前 | 定義 | 記述 | 注目 | ||
| 力 | 1 | VCC | DC12V±10% | 最高伝達流れ:1.5A | ||
| 2 | GND | 電源の基づいていること | ||||
| 信号の基盤 | 1 | GND | 力信号の基づいていること | |||
| 2 | A （TXD） | データ受け入れ | TTL TX/RS232 TX/RS485-A | 1つを選んで下さい | ||
| 3 | B （RXD） | データ送信 | TTL RX/RS232 RX/RS485-B | |||
| 4 | NC | |||||
| 5 | DGND | 信号の基づいていること | ||||
| 6 | PTT | 可聴周波送信制御 | ||||
| 7 | MIC | マイクロフォンの入力制御 | ||||
| 8 | スピーカー | スピーカーの出力制御 | ||||
| 9 | テスト | 工場テスト | ||||
次元
