| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Lensen |
| モデル番号: | LS-V25000 |
| 最小注文数量: | 2本 |
| 価格: | Negotiation |
| パッケージの詳細: | カートン |
| 受渡し時間: | 3 - 7日 |
| 支払条件: | トン/ Tは、ウェスタンユニオン |
| 供給の能力: | 1000pcs/month |
| 出力: | 25W | 距離: | 20KM |
|---|---|---|---|
| 包装材料: | アルミニウム | 周波数: | VHF/UHF |
| 可聴周波タイプ: | アナログ | ||
| ハイライト: | デジタル可聴周波モジュール,無線可聴周波トランシーバー モジュール |
||

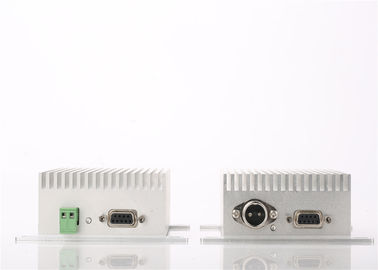

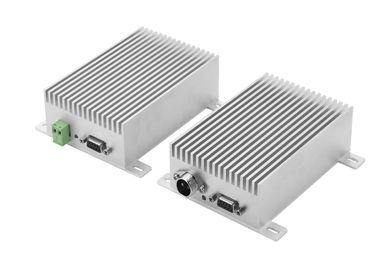

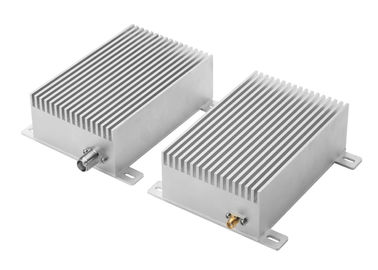

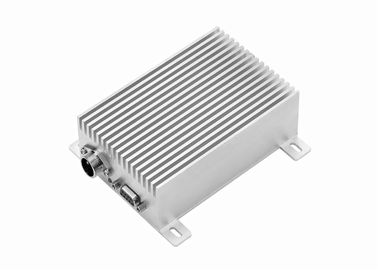

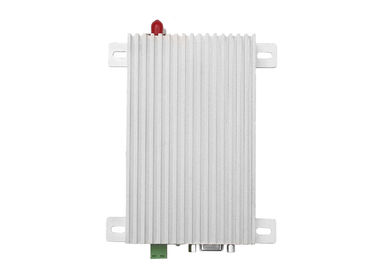

LS-V25000は変復調装置をです最も新しいRFの破片および無線コミュニケーション技術との専門の高性能のデータ伝送の無線の結合無線で送ります。このラジオは多数の周波数帯域、VHFまたはUHFを支えます。25W出力によって、それに外気の以上20km達する長い伝送距離があります。
I:特徴:
1. 出力される高い発電:10Wか25W
2. 長い伝送距離:20kmまで
3. VHFバンド150MHzバンドか230MHzバンドまたは450MHz
4. データ伝送、良く音声伝送両方
5. 二重PLL、二重VCOの高い信頼性
6. 声機能
II.データ用紙
Aの総索引
●の頻度:VHFおよびUHFの周波数帯域（150MHz、230MHz）は、約400のチャネルを貯えることができます
●の頻度許容:±2.5ppm
●のチャネル・スペーシング:25のKHz
●のアンテナ インピーダンス:50Ω
●の環境の温度:- 35 ℃~+75 ℃
●はモードを調整します:MSK
●の空気ボード・レート:1200bps/2400bps
Bの受信機の索引
●の感受性:≤0.25uV
●のignalの騒音の比率（SNR）:≤-50dB
●の隣接チャネル選択率:≥70dB
●内側調節干渉:≥70dB
●のにせのrespouseの免除:≥70dB
Cの送信機の索引
●は力を送信します:25W
●はゆがみを調整します:≤3%
●の残りの周波数変調:≤-48dB
●の頻度偏差:≤5KHz
●オルト チャネル力の比率:≤-70dB
●の外部力:≤5uW
● RFの間隔:20km （25W RF力屋外で）
Dの電源
● DC:12ボルト（±10%）
●の待っている流れ:≤ 1 6つの0 m A
●の送信の流れ:≤ 6 A （力25Wを送信して下さい）
Eの次元:
128*108*28mm
III. Pin定義
| コネクター | Pinいいえ。 | Pin名前 | 記述 | 注目 |
| 電源接続 | 1 | VCC | DC:12V |
力を使用して下さい DC 12Vの8Aより多く |
| 2 | GND | 電源の地面 | ||
| 信号の関係 | 1 | TTL （TxD） | TTLのTxD | |
| 2 | RxD （A） |
RS-232のRxD RS-485 A |
RS-232、RS-485、TTL、有効な唯一の | |
| 3 | TXD （B） |
RS-232のTxD RS-485 B |
RS-232、RS-485、TTL、有効な唯一の | |
| 4 | TTL （RxD） | TTLのRxD | ||
| 5 | GND | 信号用接地 | ||
| 6 | PTT | 可聴周波送信は可能になります | 低レベル送信のためです | |
| 7 | MIC | オーディオ信号の入力 | マイクロフォンの入力、調節感受性10mV | |
| 8 | SP | オーディオ信号の出力 | オーディオ・アンプの出力8ohm 0.5W | |
| 9 | スクエア | 信号の点検の受け入れ | 高レベル キャリア信号の受け入れ |
LS-V25000の適用
海難救助、海洋制御
公共の交通
産業自動制御
電力のスケジュール
水保護のモニター
鉄道網の信号のコレクションそして伝達
オイルの抽出および交通機関制御
オイルまたは井戸の測定
水文学の監視
気象台の監視
森林保護
理性的な建物
地質禎察して下さい
移動式位置
軍事訓練
