| 起源の場所: | 中国 |
|---|---|
| ブランド名: | LS |
| 証明: | CE |
| モデル番号: | LS-TD4015 |
| 最小注文数量: | 1PC |
| 価格: | negociate |
| パッケージの詳細: | 標準 |
| 受渡し時間: | 3-6日 |
| 支払条件: | T/T、ウェスタン・ユニオン、Paypal |
| 供給の能力: | 10000pcs |
| 入力: | PT100、PT1000、CU50、CU100 | 出力: | RS485 |
|---|---|---|---|
| 土台の方法: | 喧騒柵の土台 | 電源: | 24V DC |
| ハイライト: | PT100 RTD信号の改宗者、RS485 RTD信号の改宗者、6つのチャネルRTDの獲得の送信機,RS485 RTD Signal Convert,6 Channel RTD Acquisition Transmitter |
||

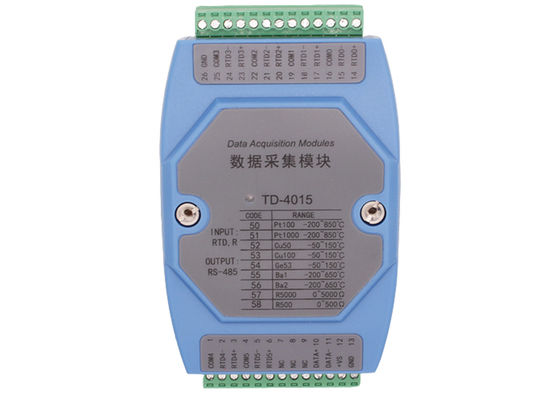

RS485温度の送信機へのRS485 PT100への変換器6ch RTD信号の改宗者
概要の導入
LS-TD4015はPT100、PT1000、Cu50、Cu100、Ge53、BA1、BA2、R5000およびR500 6チャネルthree-wire RTDの入力を支える産業等級標準的なRTDの獲得プロダクトである。隔離されるRS485インターフェイスは光電子工学である。隔離される広告の獲得の部品は係数の光電子工学またである。それは標準的なMODBUS RTUの議定書を採用する。業界標準、LS-TD4015の不平はいろいろ産業適用およびオートメーション システムのために使用してが適している。ホスト コンピューターと伝達し合い、急速なネットワーキングを実現し、あなたのモニタリング システムを造ることは便利である。
熱抵抗サポート:
| PT100 | -200~850℃ | BA1 | -200~650℃ |
| PT1000 | -200~850℃s | BA2 | -200~650℃ |
| CU50 | -50~150℃ | R5000 | 0~5000Ω |
| CU100 | -50~150℃ | R500 | 0~500Ω |
| Ge53 | -50~150℃ |
変数
| 技術変数 | 記述 |
| 電源 | 9~30V DC |
| 入れられた範囲 | PT100、PT1000、Cu50、Cu100、Ge53、BA1、BA2、R5000およびR500 |
| 刺激流れ | 250uA |
| 利点 | 各チャネルは独立した構成を支える（6つのチャネルは別に置くことができる） |
| 入れられたタイプ | 6つのチャネルの3-wire入力 |
| 頻度を集めなさい | frequency≤10Hz （総率）を集める広告 |
| 決断 | 16ビット |
| 正確さのクラス | ≤ ±0.1% （配線ケーブルの間違いは含んでいなかった） |
| 入れられたインピーダンス | 20MΩ |
| インターフェイス | RS-485 |
| 議定書 |
Modbus-RTUのサポート8N1、8O1、8E1の履行を怠りなさい。 データ形式:SCADAソフトウェア、ADAM-4015+と互換性があるPLC。 MODBUS-ASCIIをまたは他必要としたら、順序を置いた場合指定しなさい |
| ボード・レート | 1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps |
| 間隔 | RS485間隔<1000m> |
| 安定性 | 良質の破片、作り付けの二重番犬、信頼できるおよび安定した操作を中使用しなさい |
| 保護レベル | 力Pinの極性の保護は、Pinの光電分離、広告の入力PinおよびCOMポート±15KV ESDの保護の分離の電圧2500Vrms、電光保護連続的な、500DCサージの保護を入れた |
| パワー消費量 | <2000mw> |
| 重量 | 0.3kg |
| 方法の取付け | 標準35mmのU字型喧騒の柵の取付け |
Pin定義
| Pinいいえ。 | Pin名前 | 記述 |
| 1 | COM4 | Ch4 COMの港 |
| 2 | RTD4- | RTDはch4-を入れた |
| 3 | RTD4+ | RTDはch4+を入れた |
| 4 | COM5 | CH 5 COMの港 |
| 5 | RTD5- | RTDはch5-を入れた |
| 6 | RTD5+ | RTDはch5+を入れた |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | NC | NC |
| 10 | DATA+ | RS-485 A |
| 11 | データ | RS-485 B |
| 12 | +VS | 電源+ （9~30V） |
| 13 | GND | 電源- （力の地面） |
| 14 | RTD0+ | RTDの入力ch0 + |
| 15 | RTD0- | RTDはch0を入れた- |
| 16 | COM0 | Ch0 Comの港 |
| 17 | RTD1+ | RTDはch1+を入れた |
| 18 | RTD1- | RTDはch1-を入れた |
| 19 | COM1 | Ch1 Comの港 |
| 20 | RTD2+ | RTDはch2+を入れた |
| 21 | RTD2- | RTDはch2-を入れた |
| 22 | COM2 | Ch2 Comの港 |
| 23 | RTD3+ | RTDはch3+を入れた |
| 24 | RTD3- | RTDはch3-を入れた |
| 25 | COM3 | Ch3 Comの港 |
| 26 | GND | GND |
