入力: | RTD/TC | 出力: | 4-20mA |
---|---|---|---|
正確さ: | 0.1%F.S.、0.2%F.S。 | 土台: | DINの柵の土台 |
ハイライト: | DC 12Vディジタル信号のアイソレーター,DC 36Vディジタル信号のアイソレーター,20mAアナログ電圧アイソレーター |
DC 12Vディジタル信号のアイソレーター

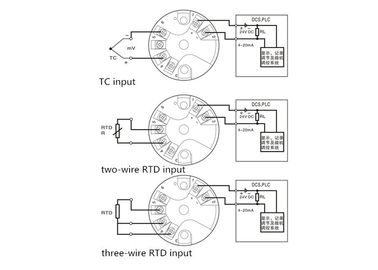

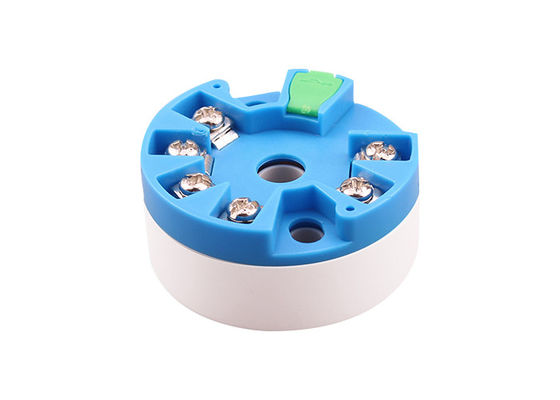

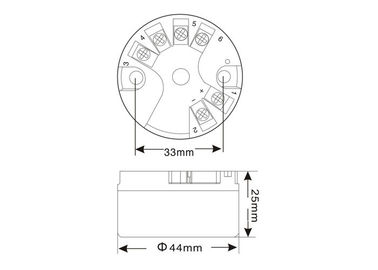

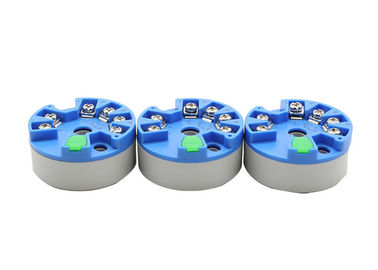

温度の送信機PT100 RTDの4-20mA出力へのTC信号の改宗者
入力
入力信号:熱抵抗(RTD)、熱電対(TC)
熱抵抗の刺激流れ:1mA
熱電対の冷たい接続点の補償:補償の範囲:-25°C | +75°C (20°C間違いごとの1°C)
補償法:内部補償
出力
出力信号:4-20mA (動力を与えられるループ)
出力負荷抵抗:RLの≤ 500Ω
基本的な変数
力:DC 12-36V
伝達正確さ:0.1% F.S.、0.2% F.S。
過剰限界警報:低温の限界の下、出力3.8mA、(4-20mA出力);上部の温度の限界の上で、20.5mAを出力しなさい
壊れ目警報:出力22mAか3.8mA
温度の漂流:0.005% F.S./°C (- 20C | +55°C)
応答時間:≤1S (0-90%) (タイプ)
絶縁材の強さ:1 500V AC/1min (入力、出力および力間で)
絶縁抵抗:≥100MΩ (入力、出力および力間で)
実用温度範囲:-20~ +55°C
電磁適合性:に従ってGB/T 18268 (IEC61326-1)
入力信号のタイプ | |||
項目いいえ。 | タイプ | 測定の範囲 | 最低の測定の価値 |
RTD | Pt100 | -200 +850℃に | 10℃ |
Pt500、Pt1000 | -200 +250℃に | 10℃ | |
Cu50、Cu100 | -50 +150℃に | 10℃ | |
Ni100、Ni500 | -60 +180℃に | 10℃ | |
Ni1000 | -60 +150℃に | 10℃ | |
TX | B | +1820℃への0 | 500℃ |
E | -270 +1000℃に | 50℃ | |
J | -210 +1200℃に | 50℃ | |
K | -270 +1372℃に | 50℃ | |
N | -270 +1300℃に | 50℃ | |
R | -50 +1768℃に | 500℃ | |
S | -50 +1768℃に | 500℃ | |
T | -270 +400℃に | 50℃ |
