入力: | 4-20mAか0-20mA | 出力: | 4-20mA;0-20mA;0-5V;0-10V |
---|---|---|---|
チャネル: | 1入力1出力 | 電源: | 24V DC |
ハイライト: | DC 24Vディジタル信号のアイソレーター,330KΩディジタル信号のアイソレーター,DC 24Vの喧騒の柵のアイソレーター |

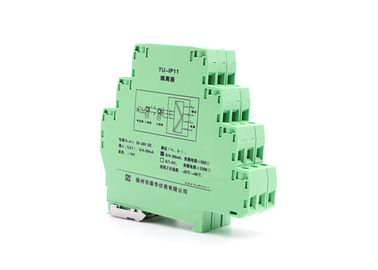

DC 24Vディジタル信号のアイソレーター
現在の信号のトランスデューサーの無線アンテナ付属品の4-20mA/0-20mA入力
入力
入力信号:4-20mA;0-20mA
最高の入力電流:35mA
配分の電圧:≥19V
出力
出力信号:4-20mA;0-20mA;0-5V;0-10V
最大出力の流れ:35mA
出力負荷抵抗:(出力が現在の信号である場合の) RLの≤ 550 Ω;
(出力が電圧信号である場合の) RL>330KΩ
注:ユーザーは命令するとき現在の出力か電圧出力を指定できる。
基本的な変数
チャネルの数:1つおよび1
力:DC24Vの電圧範囲:DC20-30V
消費電流:≤60mA (1つの入力および1の出力の24V電源、20mAは出力した)
基本的な正確さ:± 0.1% F.S。
温度の漂流:0.005% F.S./°C
応答時間:0.5mSは最終的な価値の90%に達する
力の保護:逆力の保護
絶縁材の強さ:1500V AC/1min (入力、出力および力間で)
絶縁抵抗:≥100MΩ;500V DC (入力、出力、電源およびハウジング間で)
実用温度範囲:-20~+55度
電磁適合性:に従ってGB/T 18268 (IEC61326-1)

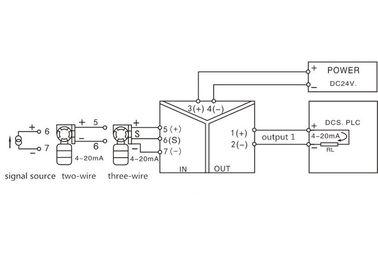

適当な分野装置:二線式システム、three-wire送信機;現在の源。
LS-TU-IP | X | X | X | 注目 |
チャネル セット | 1 | 1入力1出力 | ||
入力信号 | 1 | 4-20mA | ||
2 | 0-20mA | |||
出力信号 | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
5 | 1-5V | |||
どのような入出力がと場所の順序必要とするか確認しなさい |
