入力: | 0-5V;0-10V | 出力: | 0-5V;0-10V |
---|---|---|---|
土台の方法: | 喧騒柵の土台 | 電源: | 24V DC |

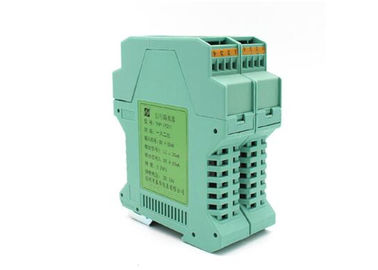

ハイライト: | 0-5V Voltage Signal Isolator,0-10V Voltage Signal Isolator,DC 24V Signal Isolation Transmitter |
入力
入力信号:4-20mA;0-20mA;0-75mV、0-5V;0-10V
配分の電圧:24V、(最高ドライブ流れ30mA)
入力インピーダンス:現在の入力:≤50Ω;入る電圧:≥300KΩ
出力
出力信号:4 - 20mA;0-20mA;0-5V;0-10V
出力負荷抵抗:(出力が現在の信号である場合の) RL≤500Ω;(出力が電圧信号である場合の) RL≥10KΩ
基本的な変数
力:DC24Vは、10%またはAC85-265Vを汚します
消費の流れ:≤50mA (1入るおよび、出力される20mA出力される、24V電源、電力配分の入力1);≤70mA (、出力される20mA出力される、24V電源、電力配分の入力2);入る1≤100mA (2つは2つを出力された入れました(24V電源、電力配分の入力、出力される20mA)
基本的な正確さ:0.1% F.S。
温度の漂流:0.005% F.S./degree (- 20度| +55度)
応答時間:≤10mS (0-90%) (TYP)
絶縁材の強さ:1500V AC/1min (入力、出力および力間で)
絶縁抵抗:≥100MΩ (入力、出力および力間で)
実用温度範囲:-20 | + 55度
電磁適合性:に従ってGB/T 18268 (IEC61326-1)
適当な野外用個人装備:二線式システム、3ワイヤー システム送信機;現在の源、電圧源。
変数 | ||||
THP-IP | X | X | X | 印 |
構成 | 3 | 1つは出力された3つを入れました | ||
4 | 1つは出力された4つを入れました | |||
7 | 2つは出力された4つを入れました | |||
入力信号 | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-75mV | |||
5 | 0-5V | |||
7 | 0-10V | |||
出力信号 | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
6 | 0-10V | |||
あなたの必須の入力タイプおよび出力タイプを時場所の順序示して下さい |
