頻度: | 433MHz | 出力: | 1W |
---|---|---|---|
入力: | アナログ4-20mA | 間隔: | 2km |
議定書: | RS485 modbus RTU | 制御: | 入力/出力の反映 |
ハイライト: | 1W無線監察分野機械,2km無線監察分野機械,433MHz無線制御システム |
これは無線入力/出力の制御システムである
管制室では、オンオフ奴隷Aのアナログ信号および制御奴隷Bを監視するユーザーのニーズ
私達は映る無線入力/出力必要性の変更PLCプログラムを使用しない

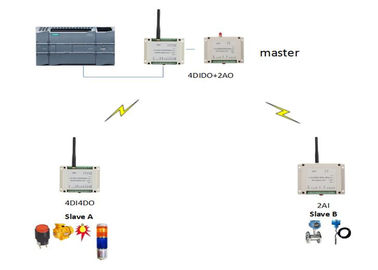

この図表を参照しなさい
頻度 | 433MHzか450MHzまたは470MHz | |
出力 | 100mW (600m)、1000mW (3000m) | |
プロダクト | 2AI、4AI、2AO、4AO | |
入れられたタイプ | 4-20mAか0-5Vまたは0-10V | |
出力タイプ | 4-20mAか0-5Vまたは0-10V | |
決断の比率 | 24ビット | |
正確さ | ±0.02% | |
電源 | 9-36V DCは通常24V DCを使用する | |
インターフェイス | RS-485 | |
チャネルいいえ。 | 16chデフォルトはディップ スイッチで、プログラムできる | |
アンテナ | 1.5mケーブルが付いている吸盤のアンテナ | |
働く温度 | 産業-35℃~+75℃ | |
働く湿気 | 10%~90%の相対湿度、凝縮無し | |
次元 | 2AI、4AI | 115×90×40 (mm) |
2AO、4AO | ||
苦境の方法 | 標準3.5のインチ産業DINギルドの柵 |
変数 | |
出力: | 1W (または100mW版) |
電源: | 9V-30V (通常24V DCか12V DCを選びなさい) |
制御間隔: | 3km (または1km版) |
ボード・レート: | 1200bps |
感覚の受け入れ: | -123dBm@1200bps、-118dbm (9600bps) |
ネットワーキング | |
ネットワーキング: | 2地点間およびポイント ツー マルチポイント |
議定書: | Modbus RTUの議定書 |
左舷記述 | |
入力: | 隔離される4つの活動的な入力(受動態はカスタマイズする) |
出力: |
隔離される4受動のリレー出力 接触の最大負荷AC250V/5A、DC30V/5A (活動的な出力0-5Vはカスタマイズする) |
COMポート | RS485 (無線RS485はカスタマイズする) |
現在 | |
現在を送信しなさい: | <600ma> |
流れの受け入れ: | <50ma> |
概要 | |
頻度: | 433MHz、400、450、470のまたは他のバンド |
チャネル: | 16のチャネルはディップ スイッチで、変わることができる |
物理的性質 | |
次元: | 115×90×40 (mm) |
アンテナ コネクター: | SMAの1.5mケーブルが付いている車のアンテナ |
温度: | -35℃~+75℃ (産業) |
方法の取付け: | 標準3.5インチ産業ギルドの柵 |
