| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Lensen |
| モデル番号: | LS-V25000 |
| 最小注文数量: | 2本 |
| 価格: | Negotiation |
| パッケージの詳細: | 標準のカートン |
| 受渡し時間: | 2-6 幾日 |
| 支払条件: | トン/ Tは、ウェスタンユニオン |
| 供給の能力: | 6000pcs/month |
| 周波数: | 150MHz | 出力: | 25W |
|---|---|---|---|
| 距離: | 20KM | インタフェース: | RS232/RS485/TTL |
| 送信: | シリアル データ | アプリケーション: | 海洋の |
| ハイライト: | モジュールを離れたの無線電信,リモート・コントロール モジュール |
||

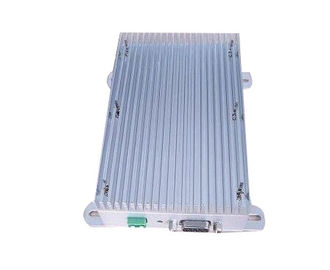

LS-V25000ラジオの変復調装置
データを送信するため
サポートVHFバンドかUHFバンド
空気ボード・レート1200bps
インターフェイス ボード・レート:1200bpsへの9600bps
| 変数 | ||
| 出力: | 25W | |
| 間隔: | 20km | |
| ボード・レート: | プログラム可能な1200/2400 | |
| チャネル スペース: | 12.5KHz | |
| 帯域幅: | <25khz> | |
| 感覚の受け入れ | -114dBm@1200bps、-107dbm （9600bps） | |
| と互換性がある | ||
| LS-Vシリーズ | ||
| 力 | ||
| 電源: | 12V DC （デフォルト） | |
| 送信の流れ: | <6a> | |
| 流れの受け入れ: | <160ma> | |
| 睡眠の流れ: | <1ma> | |
| 概要 | ||
| 調節: | MSK | |
| 頻度: | 150MHzか230MHz | |
| データ形式: | 8N1、プログラム可能な8EI、8O1または他はカスタマイズします | |
| チャネルNO: | ソフトウェアによって書かれている | |
特徴:
1. 出力される高い発電:10Wか25W
2. 長い伝送距離:20kmまで
3. VHFバンド150MHzバンドか230MHzバンドまたは450MHz
4. データ伝送
5. 二重PLL、二重VCOの高い信頼性
データ用紙
Aの総索引
●の頻度:VHFおよびUHFの周波数帯域（150MHz、230MHz）は、約400のチャネルを貯えることができます
●の頻度許容:±2.5ppm
●のチャネル・スペーシング:25のKHz
●のアンテナ インピーダンス:50Ω
●の環境の温度:- 35 ℃~+75 ℃
●はモードを調整します:MSK
●の空気ボード・レート:1200bps/2400bps
Bの受信機の索引
●の感受性:≤0.25uV
●のignalの騒音の比率（SNR）:≤-50dB
●の隣接チャネル選択率:≥70dB
●内側調節干渉:≥70dB
●のにせのrespouseの免除:≥70dB
Cの送信機の索引
●は力を送信します:25W
●はゆがみを調整します:≤3%
●の残りの周波数変調:≤-48dB
●の頻度偏差:≤5KHz
●オルト チャネル力の比率:≤-70dB
●の外部力:≤5uW
● RFの間隔:20km （25W RF力屋外で）
Dの電源
● DC:12ボルト（±10%）
●の待っている流れ:≤ 1 6つの0 m A
●の送信の流れ:≤ 6 A （力25Wを送信して下さい）
Eの次元:
128*108*28mm
Pin定義
| コネクター | Pinいいえ。 | Pin名前 | 記述 | 注目 |
| 電源接続 | 1 | VCC | DC:12V |
力を使用して下さい DC 12Vの8Aより多く |
| 2 | GND | 電源の地面 | ||
| 信号の関係 | 1 | TTL （TxD） | TTLのTxD | |
| 2 | TxD （A） |
RS-232のTxD RS-485 A |
RS-232、RS-485、TTL、有効な唯一の | |
| 3 | RxD （B） |
RS-232のRxD RS-485 B |
RS-232、RS-485、TTL、有効な唯一の | |
| 4 | TTL （RxD） | TTLのRxD | ||
| 5 | GND | 信号用接地 | ||
| 6 | PTT | 可聴周波送信は可能になります | 低レベル送信のためです | |
| 7 | MIC | オーディオ信号の入力 | マイクロフォンの入力、調節感受性10mV | |
| 8 | SP | オーディオ信号の出力 | オーディオ・アンプの出力8ohm 0.5W | |
| 9 | スクエア | 信号の点検の受け入れ | 高レベル キャリア信号の受け入れ |
LS-V25000の適用
海難救助、海洋制御
公共の交通
産業自動制御
電力のスケジュール
水保護のモニター
鉄道網の信号のコレクションそして伝達
オイルの抽出および交通機関制御
オイルまたは井戸の測定
水文学の監視
気象台の監視
森林保護
理性的な建物
地質禎察して下さい
移動式位置
軍事訓練
