無線アナログ出力モジュール4は4-20mA信号無線モードバス RTUを運びます

基本情報
起源の場所: 中国
ブランド名: Lensen
モデル番号: LS-RAO04
最小注文数量: 2本
価格: Negotiation
パッケージの詳細: 標準のカートン
受渡し時間: 2-8 日間
支払条件: トン/ Tは、ウェスタンユニオン
出力: 1W 周波数: 433MHz/868/915/4G
距離: 2km/5km/not限界 出力: 4 出力
アプリケーション: 無線センサー 信号: 0-5Vか4-20mA
ハイライト:

リモート・コントロール モジュール

,

無線ケーブルの送信機

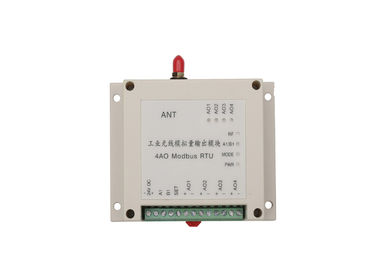

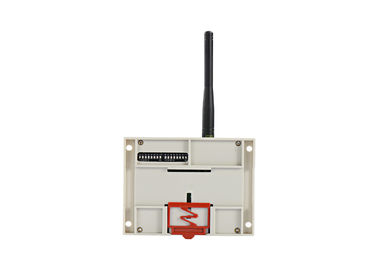

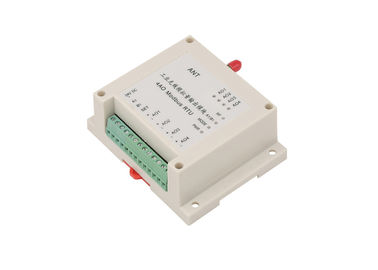

無線アナログ出力モジュール4は4-20mA信号無線モードバス RTUを運びます





概要の導入

LS-RAO04 モードバス RTUは4 CH無線AOモジュール、4つのチャネルのアナログ出力と、それ広く利用されていますセンサーの4-20mAか0-5Vアナログ信号を送信するためにです。従ってあなたのセンサーはコントロール センターと無線電信を接続します缶詰にします。私達にタイプの別の間隔を制御する別のモジュールがあります。



1W RFによる無線制御2km-3km

Lora著無線制御5km

無線制御長距離、4Gモジュールによる限界無し

PLC/HMIとあなたのセンサーを無線でつないで下さい

試みるべき歓迎!!!



無線解決の利点

- 埋めるか、または維持するべきワイヤー無し壁の必要性のドリル孔無し

- すべての方向、地勢の信頼できるコミュニケーション、丘にもかかわらず、壁、木

- 取付けおよび維持の費用節約

- 、必要性のインターネットおよび月極料金無し基づくのラジオ/Loraシステムの完全な所有権

- 、高速基づく、4G間隔の限界無し



Lensen無線RTUの特徴

- 携帯機器、容易な取付けのための喧騒柵の土台

- 隔離された入力

- 電源、コミュニケーション、入力、出力状態のためのLEDs

- multipointsに適用範囲が広いネットワーキング、2地点間またはポイント

- 異なったモードを変えるすくい

- 異なったタイプの入力/出力のディディミアムは、AI、AO利用できます

- 拡張できる入力/出力

- 短い遅延の時間

- RS485ネットワークで容易な渡すこと、サポートモードバス RTUの議定書

- サポート オンライン改善。設定モードの顧客によって形成できます



頻度 433MHzか450MHzまたは470MHz
出力 1W
プロダクト 4AO
入力タイプ 4-20mAか0-5Vまたは0-10V
出力タイプ 4-20mAか0-5Vまたは0-10V
決断の比率 24ビット
正確さ ±0.02%
電源 通常9-36V DCの使用24V DC
インターフェイス RS-485
チャネルいいえ。 15chデフォルトはディップ スイッチで、プログラムできます

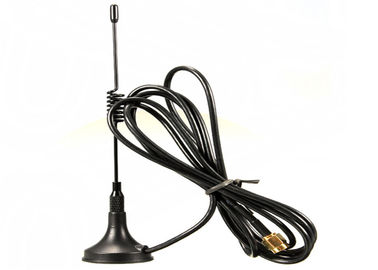

アンテナ 1.5mケーブルが付いている吸盤のアンテナ
働く温度 -35産業°C~+75 °C
働く湿気 10%-90%相対湿度、凝縮無し
次元 115×90×40 (mm)
苦境の方法 標準3.5のインチ産業DINギルドの柵







モードバス RTUのコミュニケーションおよび対応の価値

記録のタイプ:

記録のタイプ 読取り指令

命令を書いて下さい

(制御指令)

電源遮断の 機能
記録を握って下さい 0x01

入力--ないサポート

出力--サポート

保たないため 入力価値を読むことができます
0x03



A. Holdの記録

1. アナログ入力の価値:0x0008~0x000B

2. アナログ出力の価値:0x0048~0x004B



B:読む方法

把握記録:4アナログ入力を読むか、または4アナログ出力を同時に制御できます



制御方法を登録して下さい



AI/AO IC

読んで下さい

書いて下さい

機能ID 項目サポート
いいえ。 ICのタイプ PLC ID モードバス ID
AI1 記録を握って下さい 40009 8 読んで下さい 03 2AI/4AI
AI2 記録を握って下さい 40010 9 読んで下さい 03
AI3 記録を握って下さい 40011 10 読んで下さい 03 4AI
AI4 記録を握って下さい 40012 11 読んで下さい 03
AO1 記録を握って下さい 40073 72 読み書き 03/06 2AO/4AO
AO2 記録を握って下さい 40074 73 読み書き 03/06
AO3 記録を握って下さい 40075 74 読み書き 03/06 4AO
AO4 記録を握って下さい 40076 75 読み書き 03/06




価値計算について

アナログ入力

私達のアナログ モジュールの最高の測定の範囲の価値は次のとおりです:0X7FFF

1. 直接測定の流れおよび電圧

厳密なvalue=value read/0x7FFF*maxの範囲

例えば:モジュールの(0-20mAの最大射程と)入れられた価値の第1道を読むため

記録0x0008 (第1道のアナログ入力)

フィードバック:0x3801

現在の値:(0x3801/0x7FFF) *20mA=8.7509mA



2. 測定するためセンサーの価値(4-20mAの0-6メートルの水平なセンサー)を

フィードバックの価値が6554よりより少しなら、水平な価値は0です

フィードバック価値あれば大きいより6554、水平value= () (価値読書6554の/32767-6554の) *measureは及びます

例えば:フィードバックの価値は0X3801です、そして対応する水平な価値は次のとおりです:((0X3801-6554)/26213) *6 meter=1.7815のメートル



アナログ出力

アナログ モジュールの最高の測定の範囲は次のとおりです:0x7FFF

直接出力電流および電圧を制御して下さい

value=current記録か電圧価値/range*0x7FFF測定の書いて下さい

例えば:最高の測定の範囲が0-20mAであるアナログ モジュールの第1道を制御するため

記録0x0048 (第1道のアナログ出力)

記録の価値を書くため:(8.75/20mA) *0X7FFF =14336=0x3800
