| 起源の場所: | 中国 |
|---|---|
| ブランド名: | LS |
| 証明: | CE |
| モデル番号: | LS-TU-IP |
| 最小注文数量: | 1 羽 |
| 価格: | negociate |
| パッケージの詳細: | 標準 |
| 受渡し時間: | 3-6 幾日 |
| 支払条件: | トン/ Tは、ウェスタンユニオン、ペイパル |
| 供給の能力: | 10000PCS |
| 入力: | 4-20mA、0-20mA | 出力: | 4-20mA;0-20mA;0-5V;0-10V |
|---|---|---|---|
| チャネル: | 1入力1出力 | 電源: | 24V DC |
| ハイライト: | 4-20mAディジタル信号のアイソレーター,0-5Vディジタル信号のアイソレーター,0.5mSアナログ信号のアイソレーター |
||

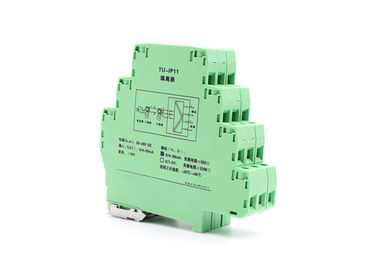

TU-IPシリーズ アナログ入力の配分のアイソレーターは、分離力を二線式の送信機およびthree-wire送信機に場所で提供し、また同時に送信機によって作り出される0/4~20mA信号を移し、出力することである。それは独立した電源を必要とする。その電源、入出力は互いに分かれている。
入力
入力信号:4-20mA、0-20mA
最高の入力電流:35mA
配分の電圧:≥19V DC
出力
出力信号:4-20mA;0-20mA;0-5V;0-10V
最大出力の流れ:35mA
出力負荷抵抗:（出力が現在の信号である場合の） RLの≤ 500Ω;
（出力が電圧信号である場合の） RL>330KΩ
注:ユーザーは命令するとき現在の出力か電圧出力を指定できる。
基本的な変数
力:DC24Vの電圧範囲:DC20-30V
消費電流:≤60mA （1つの入力および1の出力の24V電源、20mAは出力した）
基本的な正確さ:± 0.1% F.S。
温度の漂流:0.005% F.S./°C
応答時間:≤0.5mS （0-90%） （タイプ）
力の保護:逆力の保護
絶縁材の強さ:1500V AC/1min （入力、出力および力間で）
絶縁抵抗:≥100MΩ;500V DC （入力、出力および力間で）
実用温度範囲:-20~+55度
電磁適合性:に従ってGB/T 18268 （IEC61326-1）
適当な分野装置:二線式の抵抗器、three-wire送信機
| 変数 | ||||
| TU-IP | X | X | X | 印 |
| チャネルの設定 | 1 | 1入力1出力 | ||
| 入力信号 | 1 | 4-20mA | ||
| 2 | 0-20mA | |||
| 出力信号 | 1 | 4-20mA | ||
| 2 | 0-20mA | |||
| 4 | 0-5V | |||
| 5 | 1-5V | |||
| あなたの必須の入力タイプおよび出力タイプを時場所の順序示しなさい | ||||
