入力: | 4-20mA;0-20mA | 出力: | 4-20mA;0-20mA;0-5V;0-10V |
---|---|---|---|
土台の方法: | 喧騒柵の土台 | 電源: | 24V DC |
ハイライト: | 喧騒の柵のアイソレーター,信号の分離の送信機 |
入力
入力信号:4-20mA;0-20mA
配分の電圧:24V、(最高ドライブ流れ30mA)
入力インピーダンス:≤50Ω
出力
出力信号:4-20mA;0-20mA;0-5V;0-10V
出力負荷抵抗:(出力が現在の信号である場合の) RLの≤ 500Ω;(出力が電圧信号である場合の) RLの≥ 10KΩ
基本的な変数
電源:DC24V、±10%
消費電流:≤50mA (1入るおよび、出力される20mA出力される、24V電源、電力配分の入力1);≤70mA (1入るおよび、出力される20mA出力される、24V電源、電力配分の入力2);≤100mA (2の2、24V電源、電力配分の入力、出力される20mA)
基本的な正確さ:0.1% F.S。
温度の漂流:0.005% F.S./度(- 20度| +55度)
応答時間:≤10mS (0-90%) (TYP)
絶縁材の強さ:1500V AC/1min (入力、出力および力間で)
絶縁抵抗:≥100MΩ (入力、出力および力間で)
実用温度範囲:-20~+55度
電磁適合性:に従ってGB/T 18268 (IEC61326-1)

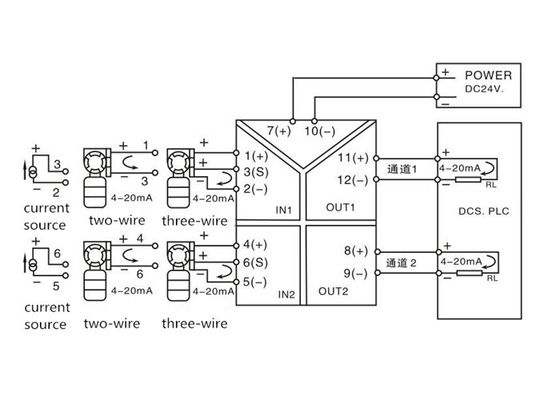

適当な分野装置:二線式システム、3ワイヤー送信機;現在の源。
変数 | ||||
THG-IP | X | X | X | 印 |
構成 | 1 | 1つは出力された1つを入れました | ||
2 | 1つは2出力を入れます | |||
5 | 2つの入力2出力 | |||
入力信号 | 1 | 4-20mA | ||
2 | 0-20mA | |||
出力信号 | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
6 | 0-10V | |||
あなたの必須の入力タイプおよび出力タイプを時場所の順序示して下さい |
