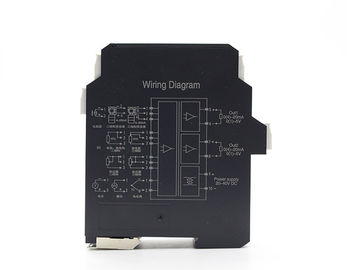

入力: | RTD/TC/Potentiometer | 出力: | 4-20mAか0-5V |
---|---|---|---|
土台の方法: | 喧騒柵の土台 | 電源: | 24V DC |
ハイライト: | 喧騒の柵のアイソレーター,信号の分離の送信機 |
入力
入力信号:PT100、Cu50、Ni1000および他の熱抵抗;B、E、J、K、N、R、S、Tおよび他の熱電対;電圧(最大射程0-10V);ミリボルト(最大射程0-100mV);現在の源(4 - 20mA);送信機(配分)、現在の4-20mA;抵抗器、電位差計(最大射程0-2K)
配分の電圧:≥16V
測定範囲:使用されるセンサーのタイプによって
出力
出力信号:4-20mA;0-20mA;0-5V;0-10V
出力負荷抵抗:(出力が現在の信号である場合の) RLの≤ 500Ω;(出力が電圧信号である場合の) RLの≥ 10KΩ
基本的な変数
電源:DC24V、±10%
消費電流:≤50mA (1つの入れられ、1の出力された24V電源、出力される20mA);≤70mA (1入るおよび、24V電源、出力される20mA出力される) 2
基本的な正確さ:0.1% F.S。
応答時間:0.5S
絶縁材の強さ:1500V AC/1min (入力、出力および力間で)
絶縁抵抗:≥100MΩ (入力、出力および力間で)
実用温度範囲:-20~+55度
電磁適合性:に従ってGB/T 18268 (IEC61326-1)
変数 | ||||
THS-TP | X | X | X | 印 |
構成 | 1 | 1つは出力された1つを入れました | ||
2 | 1つは出力された2つを入れました | |||
入力信号 | U |
概要信号入力 (RTD、TCの電位差計) 信号のタイプおよび測定の範囲を示して下さい |
||
出力信号 | 1 | 4-20mA | ||
2 | 0-20mA | |||
4 | 0-5V | |||
6 | 0-10V | |||
あなたの必須の入力タイプおよび出力タイプを時場所の順序示して下さい |

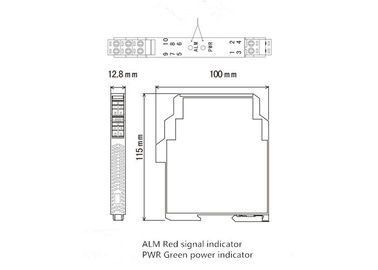

次元

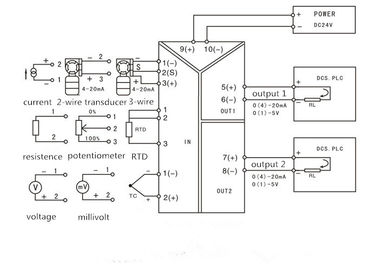

ワイヤーで縛る方法
