入力: | デジタル入力(入るスイッチ) | 出力: | リレー出力 |
---|---|---|---|
チャンネル: | 2つは出力された2つを入れました | 電源: | 24V DC |
ハイライト: | アナログ信号のアイソレーター,喧騒の柵のアイソレーター |

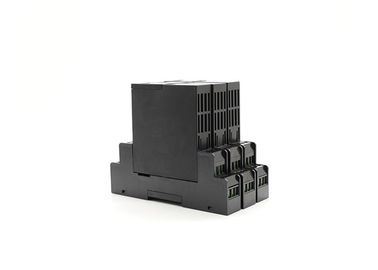

アイソレーターのリモートI Oモジュールのデジタル入力のスイッチによって入れられる乾接点の出力2chに信号を送って下さい
入力
入力信号:、近さスイッチ、頻度≤ 10Hz転換して下さい
配分の電圧:(開いた場合) ≈8V
短絡の流れ:≈8mA
出力
リレー出力
特徴:
応答時間:≤20mS
ドライブ容量:2A/250V AC;2A/30V DC
負荷タイプ:抵抗負荷
同相制御へのセット時)入出力特徴(:
分野スイッチは閉鎖していますまたは入力ループ電流は>2.1mAです、出力リレーは閉鎖して、CHチャネルの表示器は黄色いです。
スイッチ開路か入力ループ電流の守備について下さい <1>
スイッチ設定

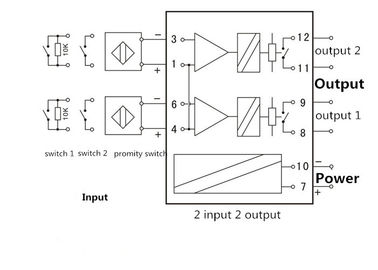

注:スイッチ入力は切られる必要があるときスイッチの両端に並行して接続される必要があります;10KΩ抵抗器(スイッチのような||右の配線図)
基本的な変数
力:DC24Vの電圧範囲:DC20-40V
消費電流:リレー接点が閉鎖している時)、≤50mA (1入るおよび、24V電源出力される1;リレー接点が閉鎖している時、≤60mA (1入るおよび2、2入るおよび、24V電源出力される出力される2)
絶縁材の強さ:1500V AC/1min (入力、出力および力間で)
絶縁抵抗:≥100Ω (入力、出力および力間で)
実用温度範囲:-20~の+55度
電磁適合性:に従ってGB/T 18268 (IEC61326-1)
適当な分野装置:
DIN 19234ナミュールの近さスイッチ、スイッチおよび他の分野装置と一直線(を含む本質的に安全な圧力スイッチ、温度スイッチ、液体レベル スイッチ、等)
変数 | ||||
THG-SD | X | X | X | 気づきます |
配置 | 1 | 1つは出力された1つを入れました | ||
2 | 1つは出力された2つを入れました | |||
5 | 2つは出力された2つを入れました | |||
入力信号 | S | スイッチ信号入力 | ||
出力信号 | J | リレー接点の出力 | ||
順序を置くとどのような入出力信号が必要とするか示して下さい |

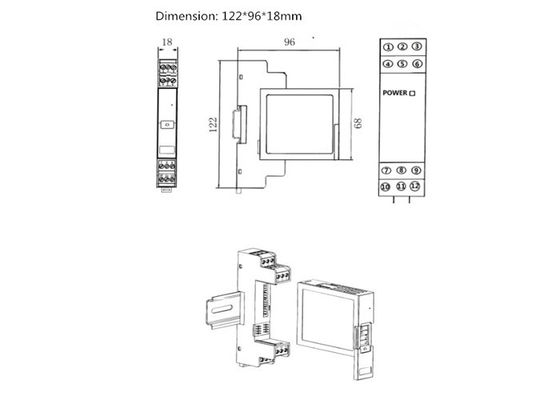

次元
ワイヤーで縛る方法
