| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Lensen |
| モデル番号: | LS-RDIO0808 |
| 最小注文数量: | 2pcs |
| 価格: | Negotiation |
| パッケージの詳細: | 標準的なカートン |
| 受渡し時間: | 2-7日 |
| 支払条件: | T/T、ウェスタン・ユニオン |
| 供給の能力: | 6000pcs/month |
| 頻度: | 433/868/915MHz | 出力: | 1W |
|---|---|---|---|
| 間隔: | 2-3km/5km | 入力: | 8つのデジタル入力 |
| 出力: | 8リレー出力 | 議定書: | Modbus RTU |
| ハイライト: | モジュールを離れた8DI 8DOの無線電信,モジュールを離れた1W無線電信,4G無線Modbus RTU |
||

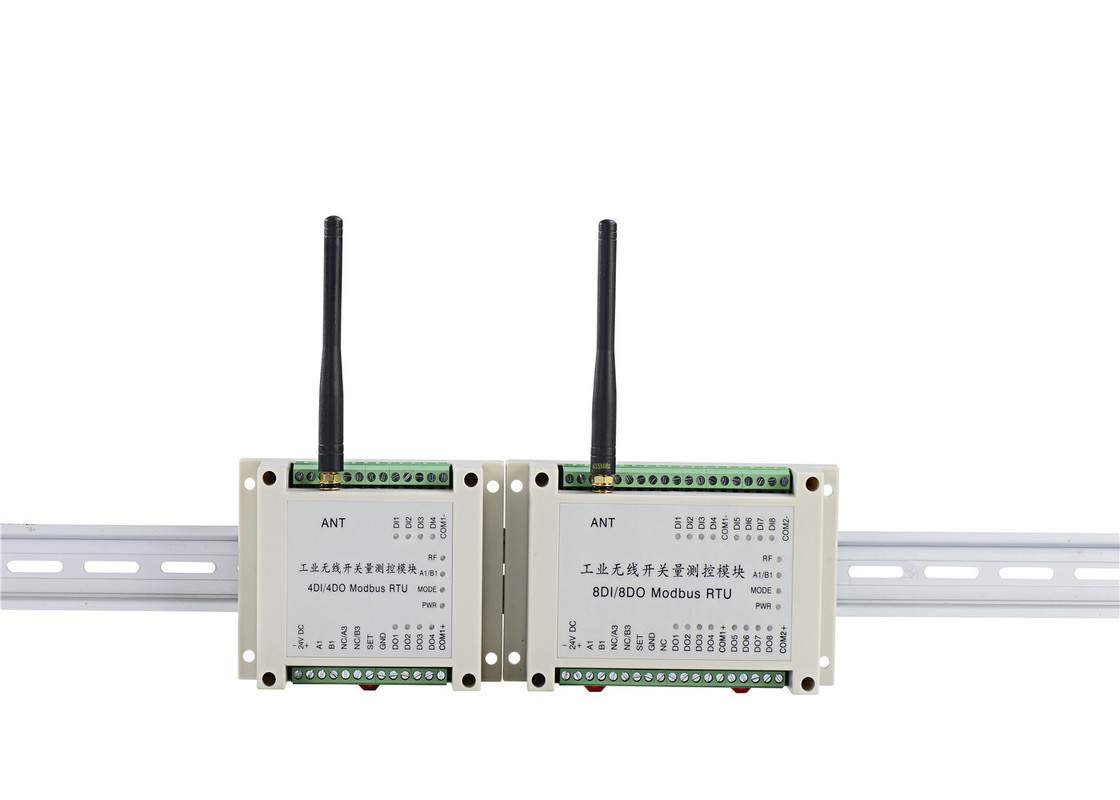

モジュール433MHz/868MHz/915MHz 4G無線Modbus RTUを離れた8DI 8DOの無線電信
1. 概要の導入
LS-RDIO0808無線RTUに8つのデジタル入力、8つのリレーputputがある。
私達にあなたの異なった制御間隔の条件を満たす異なったタイプがある。
2kmの中では、私達のRFのタイプを使用できる
およそ5kmの5W版かLoraのタイプを使用できる
長距離を制御したいと思ったら4Gタイプ無線入力/出力を使用してもよい
2. 適用分野
LS-RDIOシリーズ入力/出力モジュールは工場中央データ プロセス、ポンプ制御、オイルの監視、鉱山機械、環境のモニター装置、持ち上がる装置、ロボットのような企業のオートメーションで広く利用されている制御する、充填機、混合装置、記号論理学ライン、AGV等。
3. 変数
| 変数 | |
| 出力: | 1Wか100mW版 |
| 電源: | 9V-30V （通常24V DCか12V DCを選びなさい） |
| 制御間隔: | 3kmまたは（1km版） |
| ボード・レート: | 1200bps |
| 感覚の受け入れ: | -123dBm@1200bps、-118dbm （9600bps） |
| ネットワーキング | |
| ネットワーキング: | 2地点間およびポイント ツー マルチポイント |
| 左舷記述 | |
| 入力: | 8つの活動的なディディミアム（カスタマイズされる受動） |
| 出力: | 8リレー受動の出力、 |
| COMポート | RS485 （無線RS485はカスタマイズする） |
| 現在 | |
| 現在を送信しなさい: | <600ma> |
| 流れの受け入れ: | <50ma> |
| 概要 | |
| 頻度: | 433MHz、400、450、470のまたは他のバンド |
| チャネル: | 16のチャネルはディップ スイッチで、変わることができる |
| 物理的性質 | |
| 次元: | 145×90×40 （mm） |
| アンテナ コネクター: | SMAの1.5mケーブルが付いている車のアンテナ |
| 温度: | -35℃~+75℃ （産業） |
| 方法の取付け: | 標準3.5インチ産業ギルドの柵 |
4. 無線入力/出力を使用する方法
5. 適用図表の例
1） 2地点間制御
注目:
| モジュールA | モジュールB | 入出力一致 |
| （DI1-DI8） | B （DO1-DO8） | それぞれBのDO1-DO8を制御するAのDI1-DI8 |
| （DO1-DO8） | B （DI1-DI8） | AのDO1-DO8はそれぞれBのDI1-DI8によって制御される |
| 注:そしてB同じチャネルを使用するべきである | ||
2) 2つの奴隷を制御する1つのマスター
注目:
| マスター モジュール | 奴隷モジュール | 入出力一致 |
| （DI1-DI4） | B1 （DO1-DO4） | それぞれB1の制御DO1-DO4のDI1-DI4 |
| （DI5-DI8） | B2 （DO1-DO4） | それぞれB2の制御DO1-DO4のDI5-DI8 |
| （DO1-DO4） | B1 （DI1-DI4） | AのDO1-DO4はB1のDI1-DI4によって制御される |
| （DO5-DO8） | B2 （DI1-DI4） | AのDO5-DO8はB2のDI1-DI4によって制御される |
| 注:そしてB同じチャネルを使用するべきである | ||
3) 4つの奴隷を制御する1つのマスター
注目:
| マスター | 奴隷 | 入出力一致 |
| （DI1-DI2） | B1 （DO1-DO2） | B1の制御DO1-DO2のDI1-DI2 |
| （DI3-DI4） | B2 （DO1-DO2） | B2の制御DO1-DO2のDI3-DI4 |
| （DI5-DI6） | B3 （DO1-DO2） | B3の制御DO1-DO2のDI5-DI6 |
| （DI7-DI8） | B4 （DO1-DO2） | B4の制御DO1-DO2のDI7-DI8 |
| （DO1-DO2） | B1 （DI1-DI2） | AのDO1-DO2はBのDI1-DI2によって制御した |
| （DO3-DO4） | B2 （DI1-DI2） | AのDO3-DO4はB2のDI1-DI2によって制御した |
| （DO5-DO6） | B3 （DI1-DI2） | AのDO5-DO6はB3のDI1-DI2によって制御した |
| （DO7-DO8） | B4 （DI1-DI2） | AのDO7-DO8はB4のDI1-DI2によって制御した |
| 注:そしてB同じチャネルを使用するべきである | ||
4) 1つのマスターから8軟膏
注目:
| マスター | 軟膏 | 入力および制御一致 |
| （DI1） | B1 （DO1） | B1の制御DO1のDI1 |
| （DI2） | B2 （DO1） | B2の制御DO1のDI2 |
| （DI3） | B3 （DO1） | B3の制御DO1のDI3 |
| （DI4） | B4 （DO1） | B4のDI4of A制御DO1 |
| （DI5） | B5 （DO1） | B5の制御DO1のDI5 |
| （DI6） | B6 （DO1） | B6の制御DO1のDI6 |
| （DI7） | B7 （DO1） | B7の制御DO1のDI7 |
| （DI8） | B8 （DO1） | B8の制御DO1のDI8 |
| （DO1） | B1 （DI1） | AのDO1はB1のDI1によって制御される |
| （DO8） | B8 （DI1） | AのDO8はB8のDI1によって制御される |
| 注:モジュールAおよびBは同じチャネルを使用するべきである; | ||
5) PC/PLCと伝達し合うため
