| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Lensen |
| モデル番号: | LS-GPS-BDS |
| 最小注文数量: | 10pcs |
| 価格: | Negotiation |
| パッケージの詳細: | stadardのカートン |
| 受渡し時間: | 3 開講 |
| 支払条件: | トン/ Tは、ウェスタンユニオン |
| 供給の能力: | 6000pcs/month |
| 頻度: | 1575.42±5MHz、1561.098±5 MHz | 利益: | 38 |
|---|---|---|---|
| コネクター: | N-F | タイプ: | 活動的 |

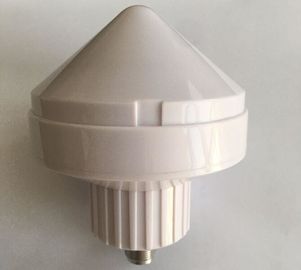

| 使用のための: | GPS及びBDSシステム | エンクロージャ: | ABSきのこ |
| ハイライト: | 50W GPSのきのこのアンテナ、BDS GPSのきのこのアンテナ、4dBi GPSの活動的なアンテナ,BDS GPS Mushroom Antenna,4dBi GPS Active Antenna |
||
| GPS&BDSの技術変数 | |
| 頻度（MHz） |
1575.42±5MHz、 1561.098±5 MHz |
| 利益（dBi） | 38±2 |
| 出力VSWR | ≤ |
| 分極 | 右の円の分極（RHCP） |
| 3dBビーム幅 | 110±100 |
|
LNAの出力 （1dB圧縮ポイント出力） |
>0dBm |
| バンド拒絶から |
f0 =1575.42MHz f0 =1575.42MHz+30MHz 12dBc分 f0 =1575.42MHz+50MHz 35dBc分 f0 =1575.42MHz+100MHz 70dBc分 f1 =1561.098MHz f1 =1561.098MHz-30MHz 12dBc分 f1 =1561.098MHz-50MHz 35dBc分 f1 =1561.098MHz-100MHz 70dBc分 |
|
大きい信号の込み合いの拒絶
|
10dBm大きい信号を中央頻度を離れて100MHzで加えるとき、GPS&BDSのアンテナの利益は2dBよりより少しを変える。0dBm大きい信号を中央頻度を離れて60MHzで加えるとき、GPS&BDSのアンテナの利益は2dBよりより少しを変える。-10dBm大きい信号を中央頻度を離れて50MHzで加えるとき、GPS&BDSのアンテナの利益は2Dbよりより少しを変える。すべての上記の条件の下で、GPSの受信機は普通働くことができる。 |
| インピーダンス（W） | 50 |
| 電源（v） | 4-5.5 |
| パワー消費量（mA） | <45ma at="" environmental="" specification=""> |
|
GPS&BDS LNAの技術変数
|
|
| 頻度（MHz） | 1575.42±5 MHz、1561.098±5 MHz |
| 利益（dBi） | 34±2 |
| 通過帯域のさざ波 |
1575.42M ±1.023MHz: <1db> 1575.42M ±5MHz: <> 1561.098M±5MHz: <> |
| LNA 1dBの圧縮ポイント出力 | >0dBm |
|
バンド拒絶から
|
f0 =1575.42MHz f0 =1575.42MHz+30MHz 12dBc分 f0 =1575.42MHz+50MHz 35dBc分 f0 =1575.42MHz+100MHz 70dBc分 f1 =1561.098MHz f1 =1561.098MHz-30MHz 12dBc分 f1 =1561.098MHz-50MHz 35dBc分 f1 =1561.098MHz-100MHz 70dBc分
|
| 雑音指数 | ≤2.7dB |
| 入れられたVSWR | ≤3:1 |
| 出力VSWR | ≤2.5:1 |
GPSの誘電性のアンテナ技術変数
頻度:1575.42±5 MHz、1561.098±5 MHz
利益:4 dBi
出力VSWR:1.5最高
分極:右の円の分極（RHCP）
中心周波数:1575MHz、1561.098M
帯域幅:1575.42±5 MHz、1561.098±5 MHz
Impendance:50W
インターフェイス条件
50オームの特性インピーダンスのRFのコネクター
アンテナ港:N-Fのタイプ
信頼性の条件
必要な信頼性の表示器はGPS + BDSのデュアル モードのアンテナ次の通りある:
1. 電光サージの性能（3kvのIEC61000-4-5 std.に従うサージのresistion、1.2/50us。出力インピーダンス2W。器械の）流れは1.5KAが、サンプルの大きさ≥3pcsであるよりより少しではない;テストの後で、サンプルに異常な出現がないし、電気性能は指定に合う。
2. 信頼性の索引MTBF （MTBF:平均故障間隔は）予測されたレポート、統計データおよび失敗の分析のレポートを提供する100,000時間より大きい。
プロセス条件
無鉛。材料はEU RoHSの環境基準に従う。
