色: | 白い | ヒューズ: | 60V 2A |
---|---|---|---|
入力: | NPN/PNP | 出力: | 16 |
ハイライト: | DC24V PLCのプログラム可能な論理のコントローラー,5ms PLCのプログラム可能な論理のコントローラー,PLCを使用してDC24Vの産業オートメーション |
DC24V PLCのプログラム可能な論理のコントローラーの産業オートメーションを使用して

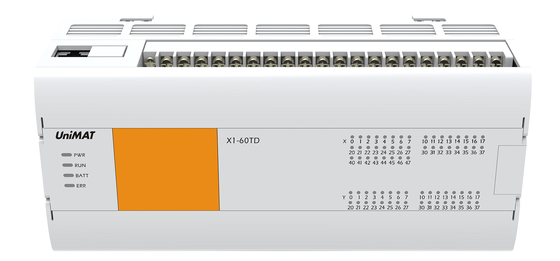

企業のオートメーションの低速のためのX1-60TD PLCはPLCを要した
変数
項目いいえ。 | Specifictions | |||
部品番号。 | X1-60TD-E0 | |||
電圧 | DC24V | |||
電圧範囲 | DC 20.4~28.8V | |||
許可された電圧 | 5msよりより少なく即時の電源異常のために作動し続けなさい | |||
ヒューズ | 60V 2A | |||
サージ電流 | 12A、0.5ms below/28.8V DC | |||
パワー消費量 | 8W | |||
DC24Vの電源 | 次600mA | |||
入力仕様書 | ||||
入力 | 36 | |||
関係方法 | 取り外し可能なターミナル ブロック(M3ねじ) | |||
入れられた方法 | NPN/PNP | |||
入力信号の電圧 | DC電源タイプ:dc20.4v | 28.8v | |||
入れられたインピーダンス | X0-X2 | 2.4K | ||
上でX3 | 5.6K | |||
入れられた誘導電流 | X0-X2 | 5mAより多く | ||
上でX3 | 多くより 2.4mA | |||
入れられた誘導電流を離れて | 次1mA | |||
入れられた応答時間 | 4.5msよりもっと | |||
入力信号の形態 | 電圧自由な接触の入力 | |||
入力を流出させなさい:NPNの開いたコレクターのトランジスター | ||||
源のタイプ入力:PNPOpenのコレクターのトランジスター | ||||
入力回路の分離 | オプトカプラー分離 | |||
入力の表示 | オプトカプラーが運転されるとき、パネルのLEDライトはついている | |||
出力規格 | ||||
出力 | 16 | |||
関係方法 | 取り外し可能なターミナル ブロック(M3ねじ) | |||
出力方法 | NPN/PNP | |||
外部電源 | DC5~30V | |||
最大負荷 | 抵抗負荷 | 一点0.5A/;0.8A/4ポイント | ||
誘導負荷 | 12W/DC24V | |||
軽い負荷 | 高速:2W/DC24Vの公有地:5W/DC24V | |||
最低の負荷 | 5mA(DC5~24V) | |||
開路の漏出流れ | 0.1mA以下/DC30V | |||
抵抗をつけなさい | 高速ポイント0.3典型的なΩ (Max0.6Ω) | |||
応答時間 | →ONを離れて | 最高は使う:10のμsbelow/10mAの上の(DC5~24V) | ||
普通:0.2ms below/200mAの上の(DC24V) | ||||
→OFF | 最高は使う:10μs below/10mAの上の(DC5~24V) | |||
普通:0.2ms以下/200mAの上の(DC24V) | ||||
ループ分離 | オプトカプラー分離 | |||
出力行為の表示 | オプトカプラーが運転されるとき、パネルのLEDライトはついている | |||
盾の伝送距離 | 500M (通常の出力) | |||
保護されていない伝送距離 |
150M (通常の出力) |
配線図
