無線潅漑の制御システムPLC/HMIリモート・コントロール弁のオン・オフ・システム
導入
LS-EVC02はラジオによって基づく電気弁コントローラーである。それにリチウム電池を加える作り付けの電力料金回路が太陽エネルギーの供給を使用できるある。LS-EVC02は2つの場所12V電気弁を制御し、1台の圧力センサーを接続して良い。私達の用水系統は、中間数美化する、農地、果樹園、通りおよびハイウェー公園、建築現場のような商業/地方自治体の適用にとって理想的である。
適用図表

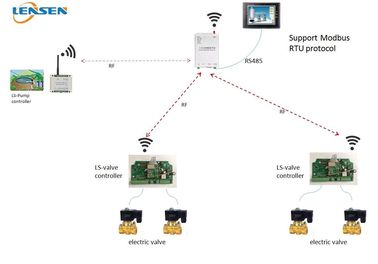

このシステムはマスター（LS-R324無線DTU）およびポンプ コントローラー（LS-RDIO0202無線RTU）および何人かの電気弁コントローラー（LS-EVC02）含んでいる。
RS485港によってHMI、PCソフトウェアかPLCにLS-R324無線DTUを接続できる。私達はModbus RTUの議定書を支える。あなたのコントローラーのプログラムによって、リモート・コントロール オンオフあなたの主要なポンプおよびオンオフ電気弁を自動的に実現できる。
| 変数 | |
| 出力: | 1W |
| 電源: | 12 DCの転換の電源か太陽panel+battery |
| 制御間隔: | 2km LOS+ |
| ボード・レート: | 2400bps |
| 感覚の受け入れ: | -123dBm@1200bps、-118dbm （9600bps） |
| ネットワーキング | |
| ネットワーキング: | 2地点間およびポイント ツー マルチポイント |
| 議定書: | Modbus RTUの議定書 |
| 左舷記述 | |
| 出力: |
2出力 |
| COMポート | TTL |
| 現在 | |
| 現在を送信しなさい: | <400ma> |
| 流れの受け入れ: | <40ma> |
| 概要 | |
| 頻度: | 433MHz |
| チャネル: | 16のチャネルはディップ スイッチで、変わることができる |
| 物理的性質 | |
| 次元: | 115×90×40 （mm） |
| アンテナ コネクター: | SMAの1.5mケーブルが付いている車のアンテナ |
| 温度: | -35℃~+75℃ （産業） |
| 方法の取付け: | 標準3.5インチ産業ギルドの柵 |
システム要件
同じシステムのすべての無線デバイスは同じ周波数チャネルを、同じボード・レートと使用するべきであるそして互いに伝達し合ってもいい。使用する前に、最初に置くチャネルおよびIDを点検しなさい。チャネルを置くのにすくいを使用できる（すくいの設定の部品を参照しなさい）
電気弁コントローラーの変数
RF変数:433MHzの2km LOSの無線制御、9600bpsのTTLインターフェイスのための1W出力
電源:12V DC。私達に作り付けの太陽充満回路がある。この板のための電源を供給するのに太陽panel+lithium電池を使用できる。
電池のタイプ:12V DCのリチウム イオン電池。私達の充満回路は3Sリチウム イオン電池に基づいている。リチウム イオンわずかな電圧は3.6V – 3 x 3.6 = 10.8Vのフル パワー リチウム イオンは4.2Vである- 3x4.2=12.6Vである。私達は12Vをの10ah電池使用するために推薦する。またはあなたの実際のアプリケ−ション使用要件を一致する適切な容量を選ぶことができる。
太陽電池パネル:私達は18Vをの30W太陽電池パネル使用するために推薦する。あなたのローカル日光の状態を一致する適切な1つを選ぶことができる。
電気弁:私達は12V DCの電気弁の2つの場所を運転してもいい
2ワイヤー電池を接続する方法
上記の映像に従って、このコントローラーに2つの水流スイッチ、2つの電気弁および限界スイッチおよび1台の圧力センサー接続できる。Com Pinにあなたの水流スイッチ、私達のコントローラーのPin 2または映像ショーのようなPin 4への他のラインの1ラインを接続しなさい（肯定的および否定的にもかかわらず）。導かれるように対応するピンに2つの電気弁および限界スイッチを接続しなさい。電池および太陽電池パネルを正しく接続しなさい。
注:二線式電池を使用したら、2つのジャンパーの帽子が接続されることを確かめなさい。
力LED
力LEDは無線モジュールの働く状態を示すことである。無線モジュールが受け取る送信するデータおよびデータのために目覚める場合LEDは赤にある。無線モジュールが睡眠にあるとき、LEDは、このモードに、それデータを送信するか、または受け取ることができない消えている。
RF LED
RF LEDは無線モジュールにある。、赤いLEDのきらめき送信する、データ時受け取るデータ青いLEDのきらめき時。
4ワイヤー電池を接続する方法
上記の配線図を参照しなさい。
四線式電池を使用すれば、ジャンパーの帽子は接続する必要はない。
すくいの設定について
a. チャネルのためのすくい
すくい1-4はチャネルの設定のためである
=20 =1のDIP1
=21 =2のDIP2
=22 =4のDIP3
=23 =8のDIP4
すくい5-8の今定義は、それらを保たない
b. IDのためのすくい
=20 =1のDIP1
=21 =2のDIP2
=22 =4のDIP3
=23 =8のDIP4
=24 =16のDIP5
=25 =32のDIP6
=26 =64のDIP7
=27 =128のDIP8
注:
a. 同じシステムであれば、すべて同じチャネルで置かれる伝達し合う多くの装置が。
b. チャネルかIDを変えたいと思ったら力を断ち切り、マスターを離れて最初に回しなさい。それから変更チャネルかIDのすくい。再度最後に供給力。アンテナのほかのLEDはきらめき、ショーが首尾よく変えられて浸す力LED。すくいが変更失敗したことを力LEDは示す。調整のための私達に連絡しなさい。
c. LS-R324マスターのためのすくいの参照およびLS-RDIO0202ポンプ コントローラーのためのすくい。この親切な適用、LS-R324はマスター、他であるすべての奴隷である。異なるために奴隷別のIDを置くことができる。
