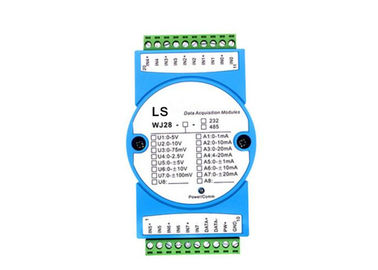

連続RS485 RS232のコンバーターへのLS-WJ28 8CHのアナログ信号4-20mAか0-5V

RS485/232コンバーターへのLS-WJ28シリーズ8入力チャネルの流れ/電圧信号、データ収集24のビット広告

特徴:
8アナログ信号の獲得は、隔離されたコンバーターRS-485/232出力した
24ビット広告のコンバーター、accuracy>0.05%
4-20mA/0-20mA現在の信号または0-5V/0-10V電圧信号入力
RS-485/232インターフェイスはプログラムされた口径測定モジュールの正確さである場合もある
信号入出力:3000VDC分離
広い供給の範囲:8 | 32VDC
高い信頼性、適用すること容易な容易なプログラミング

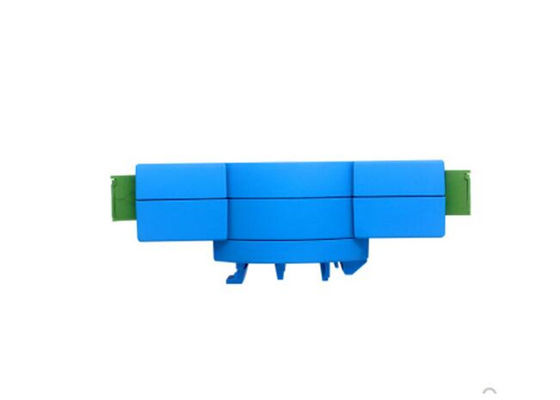

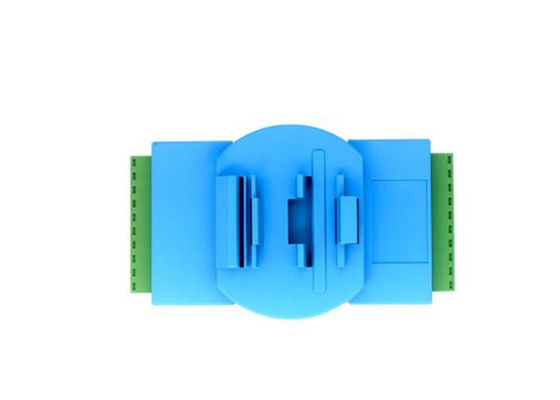

標準的なDIN35柵の土台
ユーザー プログラム可能な設定モジュールの住所、ボード・レート、等。
Modbus RTUの議定書を支えなさい
安価、小型のモジュール設計
サイズ:120x60x43mm

典型的な適用:
信号の測定、モニタリング及び制御
データ収集RS-485遠隔入力/出力
理性的な造る制御、保証工学の適用
産業オートメーションの制御システム、RS-232/485バス

産業信号の分離および長期伝達
装置の操作および監視
センサー信号の測定
産業データ収集および記録
医学の、産業および製品開発

プロダクト リスト:

WJ28 -U （A）□ - □

入れられた電圧か現在の信号の通信用インタフェース

U1:0-5V A1:0-1mA                      485:RS-485出力インターフェイス

U2:0-10V A2:0-10mA                    232:RS-232出力インターフェイス

U3:0-75mV A3:0-20mA

U4:0-2.5V A4:4-20mA

U5:0-±5V A5:0-±1mA

U6:0-±10V A6:0-±10mA

U7:0-±100mV A7:0-±20mA

U8:ユーザー定義A8:ユーザー定義

選択のサンプル:
部品番号:WJ28-A4-485 （平均8つはチャネル4-20mAの入力、出力RS485インターフェイスである）
部品番号:WJ28-U1-232 （平均8つはチャネル0-5Vの入力、出力RS232インターフェイスである）
部品番号:WJ28-U2-485 （平均8つはチャネル0-10Vの入力、出力RS485インターフェイスである）
部品番号:WJ28- （A4） 6 （U2） 2-485

（平均6つはチャネル4-20mAの入力、2チャネル0-10Vの入力、出力RS485インターフェイスである）

Modbus RTUの通信プロトコルを置く方法:

モジュールのデフォルトの議定書は特性の通信プロトコルである。Modbus RTUの議定書にモジュールを置く必要があったらこれらの設定に続きなさい:

1. INITの位置への置かれたINITスイッチ。
2.電源コードおよび通信用インタフェースケーブルを接続しなさい。
3.電源を、モジュール自動的に書き入れるデフォルトを、住所00のボード・レート9600入れなさい。
4.待ち時間5sのモジュールは初期設定である。
5.あったら、命令$00P1 （Cr）を、確かめる応答を送りなさい!00 （Cr）、首尾よくセット。
6.電源、正常位置へのINITスイッチを切りなさい。
7。モジュールはModbus RTUの議定書モードに首尾よく置かれた。

注:命令するとき、あなたの入出力を選ぶか、またはあなたの部品番号に注意しなさい。
