商品の詳細:
|
| 層: | 多層 | 色: | 緑 |
|---|---|---|---|
| サイズ: | オプション | 厚さ: | オプション |
| ハイライト: | 多層のサーキット ボード,回路基板アセンブリを印刷 |
||

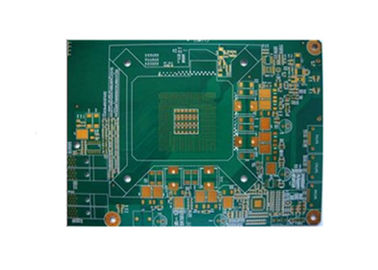

HDI良質PCBの工場PCBA SMTが付いている6層PCB
プリント基板の専門の製造業者として、私達のPCBの工場は16年ずっと間以上PCBの生産に焦点を合わせています。
そうここで私達はそれを推薦します。PCBを必要とすれば私達に連絡し、あなたの照会、PCBAサービスを送る歓迎。
細部
製品名:HDIの6層PCB
板厚さ:2.0mm
層:6つの層
表面処理:液浸の金
最少回路スペース:0.1/0.1mm
最少全サイズ:0.25mm
特性:高密度および相互連結
能力
| 項目 | 技術的な変数 | 注目 | ||
| 最少線幅（ミル） | 3/4 | 部分的な3milラインは許可されます | ||
| Min. Space （ミル） | 3/4 | 部分的な3milラインは許可されます | ||
| Min. Annular Ring幅（ミル） | VIAS:3mil | 残されたリング幅はリング郊外への穴の端間の間隔を意味します | ||
| 構成の穴:6mils | ||||
|
Min. Hole Size
|
板厚さ<2> | 0.1mm | 終了する穴を参照します | |
| 板Thickness>=2.0mm | アスペクト レシオ<> | 終了する穴を参照します | ||
| 最高。板厚さ | 味方される単一および二重 | 5.0mm | ||
| 多層 | 5.0mm | |||
|
Min. Board Thickness
|
味方される単一および二重 | 0.2mm | ||
| 多層 | 4つの層:0.4mmの6つの層:0.7mmの8つの層:1.1mmの10の層:1.6mm | |||
| 最高。板サイズ | 味方される単一および二重 | 650 x 1100mm | ||
| 多層 | 650 x 1100mm | |||
| 板端へのライン間の間隔 | 輪郭:0.25mm | |||
| V-CUT:0.4mm | ||||
| 最高。層 | 18の層 | |||
| はんだのマスク | マスクの窓（ミル） | 2/4 | ||
| マスク橋（ミル） | 6 | |||
| 色 | 緑の黄色く赤く青く白い黒 | |||
| 伝説 | 最少線幅（ミル） | 5/8 | ||
| 色 | 、白い、黒いのect黄色い。 | |||
| 表面のめっき | HAL （自由なPbと）、めっきされたNi/Au、Ag、Imm Ni/Au、ImmのSn、Ag、OSP等。 | |||
| 終了する板厚さの許容: |
0.2mm T<0>
T≥0.8mm、±8% |
|||
