出力: | 1W | 周波数: | 433MHzの |
---|---|---|---|
距離: | 2KM | チャンネル: | 2 つのチャネル |
信号のタイプ: | 0-5V | インタフェース: | 485 |
ハイライト: | リモートI oモジュール,遠隔ioシステム |
2チャネル無線アナログ モジュール0-5Vのアナログ入力および出力433MHz
導入
このシステムはLS-RAI02 2chのアナログ入力モジュールおよびLSRAO02.2chアナログ出力モジュールを含んでいます
それは0-5Vか4-20mAまたは0-10V送信することは良いですアナログ信号
制御間隔は2km LOSをカバーします

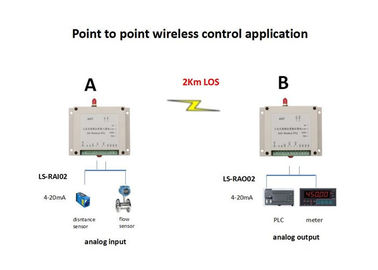

1つの側面のアナログ入力、1の側面のアナログ出力

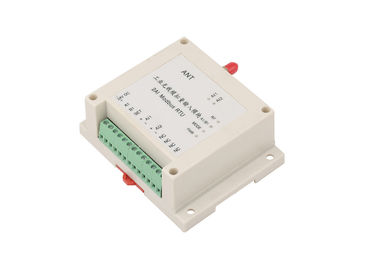

LS-RAI02変数
頻度 | 433MHzか450MHzまたは470MHzまたはLora |
出力 | 1W |
プロダクト | 2AI |
入力タイプ | 4-20mAか0-5Vまたは0-10V |
出力タイプ | 4-20mAか0-5Vまたは0-10V |
決断の比率 | 24ビット |
正確さ | ±0.02% |

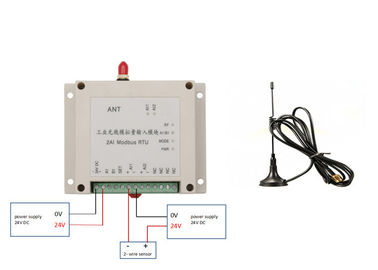

電源 | 通常9-36V DCの使用24V DC |
インターフェイス | RS-485 |
チャネルいいえ。 | 16chデフォルトはディップ スイッチで、プログラムできます |

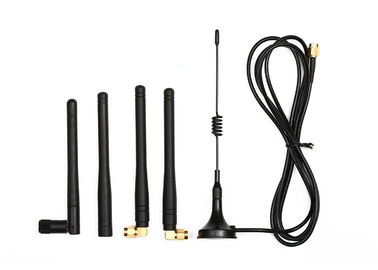

アンテナ | 1.5mケーブルが付いている吸盤のアンテナ |
働く温度 | -35 °C |産業+75 °C |
働く湿気 | 10%-90%相対湿度、凝縮無し |
次元 | 115×90×40 (mm) |
苦境の方法 | 標準3.5のインチ産業DINギルドの柵 |

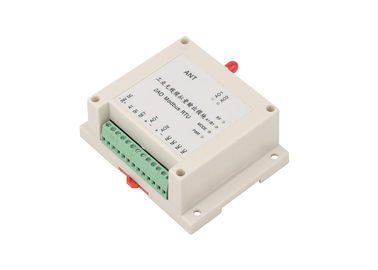

LS-RAO02変数
頻度 | 433MHzか450MHzまたは470MHzまたはLora |
出力 | 1W |
プロダクト | 2AO |
入力タイプ | 4-20mAか0-5Vまたは0-10V |
出力タイプ | 4-20mAか0-5Vまたは0-10V |
決断の比率 | 24ビット |
正確さ | ±0.02% |
電源 | 通常9-36V DCの使用24V DC |
インターフェイス | RS-485 |
チャネルいいえ。 | 16chデフォルトはディップ スイッチで、プログラムできます |
アンテナ | 1.5mケーブルが付いている吸盤のアンテナ |
働く温度 | -35 °C |産業+75 °C |
働く湿気 | 10%-90%相対湿度、凝縮無し |
次元 | 115×90×40 (mm) |
苦境の方法 | 標準3.5のインチ産業DINギルドの柵 |
適用:
無線ポンプ制御
健康なポンプとタンク間の連続したワイヤーなしであなたのタンク レベルを自動化して下さい。無線ポンプ制御は時間およびお金救います。
無線タンク レベルの監視
遠隔地からのあなたのタンク レベルの簡単な無線監視は重大なステータス アップデートを受け取り。
スマートな農業
潅漑、土圧力および温度モニタリングをちょうつがい式に回転して下さい
データ ロギング
無線で私達のアナログ入力/出力モジュールを使用して遠隔地からのさまざまなデータを得、記録して下さい
スタッカー制御
あなたのスタッカー/reclaimirを始め、停止して下さい。スタッカーおよび回収器によってコントロール センターのPLCを接続して下さい。
センサー信号の無線電信のコレクション
0-5Vか4-20mA信号の無線電信伝達
Modbus RTUのコミュニケーションおよび対応の価値
記録のタイプ:
記録のタイプ | 読取り指令 |
命令を書いて下さい (制御指令) |
電源遮断の | 機能 |
記録を握って下さい | 0x01 |
入力--ないサポート 出力--サポート |
保たないため | 入力価値を読むことができます |
0x03 |
A. Holdの記録
1. アナログ入力の価値:0x0008~0x000B
2. アナログ出力の価値:0x0048~0x004B
B:読む方法
把握記録:4アナログ入力を読むか、または4アナログ出力を同時に制御できます
制御方法を登録して下さい
AI/AO | IC |
読んで下さい 書いて下さい |
機能ID | 項目サポート | ||
いいえ。 | ICのタイプ | PLC ID | Modbus ID | |||
AI1 | 記録を握って下さい | 40009 | 8 | 読んで下さい | 03 | 2AI/4AI |
AI2 | 記録を握って下さい | 40010 | 9 | 読んで下さい | 03 | |
AI3 | 記録を握って下さい | 40011 | 10 | 読んで下さい | 03 | 4AI |
AI4 | 記録を握って下さい | 40012 | 11 | 読んで下さい | 03 | |
AO1 | 記録を握って下さい | 40073 | 72 | 読み書き | 03/06 | 2AO/4AO |
AO2 | 記録を握って下さい | 40074 | 73 | 読み書き | 03/06 | |
AO3 | 記録を握って下さい | 40075 | 74 | 読み書き | 03/06 | 4AO |
AO4 | 記録を握って下さい | 40076 | 75 | 読み書き | 03/06 |
価値計算について
アナログ入力
私達のアナログ モジュールの最高の測定の範囲の価値は次のとおりです:0X7FFF
1. 直接測定の流れおよび電圧
厳密なvalue=value read/0x7FFF*maxの範囲
例えば:モジュールの(0-20mAの最大射程と)入れられた価値の第1道を読むため
記録0x0008 (第1道のアナログ入力)
フィードバック:0x3801
現在の値:(0x3801/0x7FFF) *20mA=8.7509mA
2. 測定するためセンサーの価値(4-20mAの0-6メートルの水平なセンサー)を
フィードバックの価値が6554よりより少しなら、水平な価値は0です
フィードバック価値あれば大きいより6554、水平value= () (価値読書6554の/32767-6554の) *measureは及びます
例えば:フィードバックの価値は0X3801です、そして対応する水平な価値は次のとおりです:((0X3801-6554)/26213) *6 meter=1.7815のメートル
アナログ出力
アナログ モジュールの最高の測定の範囲は次のとおりです:0x7FFF
直接出力電流および電圧を制御して下さい
value=current記録か電圧価値/range*0x7FFF測定の書いて下さい
例えば:最高の測定の範囲が0-20mAであるアナログ モジュールの第1道を制御するため
記録0x0048 (第1道のアナログ出力)
記録の価値を書くため:(8.75/20mA) *0X7FFF =14336=0x3800
