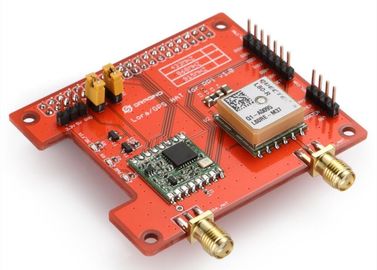

ラズベリーPiのための長距離4G無線出入口433/868/915Mhz GPSの拡張ボード

ラズベリーPiのための長距離4G無線出入口433/868/915Mhz GPSの拡張ボード

Lora/GPS_HATはLoRaWANの解決の開発に興味を起こさせられるそれらのためにラズベリーPi.Thisプロダクトが付いているuesのLoRaWanのためのexpensionモジュール意図されていますです。

Lora/GPSの帽子はSX1276/SX1278トランシーバーに基づいています。L80 GPS （MTK MT3339の基盤）の加えはGPS情報を要求する一般的な適用またはがタイミングの適用のようなラズベリーPiにシリアル ポートによって接続されるGPSを使用する適用のために設計されています。

Lora/GPSの帽子のトランシーバーは間消費電流を最小にする高い干渉の免除および超の長さの射距離差スペクトル コミュニケーションを提供するLoRa™の長期変復調装置を特色にします。Lora/GPDの帽子は安価の水晶そして資材表を使用して終わる-148dBmの感受性を達成できます。統合された+20のdBmの電力増幅器によって結合される高い感受性は企業にそれを範囲か強さを要求するあらゆる適用のために最適にする一流リンク予算をもたらします。LoRa™はまた範囲間の従来の設計妥協、干渉の免除およびエネルギー消費を解決する慣習的な調節技術上の妨害および選択率の重要な利点を提供します。

この板は内部フラッシュ・メモリで貯えられる天体暦データ（3日まで）を使用して軌道を自動的に計算し、予測できます従って帽子は低い電力の消費が付いている屋内信号レベルの位置をすぐに固定できます。AlwaysLocate™の技術を使うと、Lora/GPSの帽子は順応的に環境および動きの状態に従って正確さおよびパワー消費量を置くこと間のバランスを達成するオン/オフ時期を調節できます。GPSはまた自動アンテナ スイッチ機能を支えます。それは内部パッチのアンテナと外的で活動的なアンテナ間の切換えを達成できます。さらに、それは切換えプロセスの間に置き続けます。

特徴:

• 周波数帯域:868 MHZ/433 MHZ/915 MHZ （工場で前もって構成して下さい）
• 低い電力の消費
• ラズベリーPi 2モデルB/Raspberry Pi 3.と互換性がある。
• LoRa™の変復調装置
• FSK、GFSK、MSK、GMSKのLoRa™and OOK調節
• 序文の検出
• 構成可能ボード・レート
• 作り付けの温度検出器およびバッテリー電力低下ライト
• 優秀な妨害の免除
• 超高速AFCの自動RFの感覚そしてCAD
• サポートDGPS、SBAS （WAAS/EGNOS/MSAS/GAGAN）
• 内部パッチのアンテナと外的で活動的なアンテナ間のGPSの自動切換え
• PPSは対NMEA時間サービスで使用することができます
• サポートSDK命令
• よりよい感受性のための作り付けLNA
• EASY™の外的な記憶のない高度AGPSの技術
• AlwaysLocate™、周期的なモードの理性的なコントローラー
• GPS FLPモード、通常モードの約50%のパワー消費量
• GPSサポート短絡の保護およびアンテナ検出

Loraのための指定:

• 168 dB最高リンク予算。
• +20 dBm -対出力される100 MW一定したRF。
• +14のdBmの高性能PA。
• プログラム可能なビット・レートの300までキロビット/秒。
• 高い感受性:-148 dBmに。
• 防弾前部分:IIP3 = -12.5 dBm。
• 優秀な妨害の免除。
• 10.3 mAの200 nAの記録の保持の低いRXの流れ。
• 61のHzの決断の十分に統合されたシンセサイザ。
• FSK、GFSK、MSK、GMSK、LoRaTMおよびOOK調節。
• クロック修復のための作り付けビット シンクロナイザー。
• 序文の検出。
• 127 dBのダイナミック レンジRSSI。
• 超高速AFCの自動RFの感覚そしてCAD。
• 包みエンジンCRCの256バイトまで。
• 作り付けの温度検出器およびバッテリー電力低下ライト。

GPSのための指定:

• MTK MT3339の基盤。
• GPS、SBASと迎合的。
• プログラム可能なビット・レートの300までキロビット/秒。
• シリアル・インタフェースUART:調節可能な4800~115200ビット/秒のデフォルト:9600bps.
• 更新率:1Hz （デフォルト）、上りto10Hz。
• 議定書:NMEA 0183、PMTK。
• 水平姿勢の正確さ:自治 <2>
• EASY™のTTFF@-130dBm:コールド スタート <15s>
• EASY™なし:コールド スタート <35s>
• タイミングの正確さ:1PPS 10ns、Reacquisitionの時間 <1s>
• 援助のない速度の正確さ <0>
• -165dBmを追跡する感受性の獲得-148dBm Reacquisition -160dBm。
• 動的パフォーマンスの高度Max.18000mの最高の速度Max.515m/sの最高加速4G。
• L1バンド受信機（1575.42MHz）チャネル22 （追跡） /66 （獲得）。

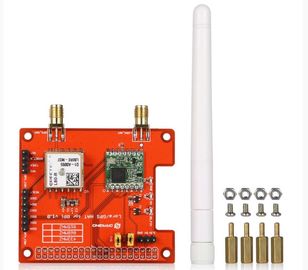

パッケージは下記のものを含んでいます:

• 1つのx Lora/GPSの帽子
• 4本のxの黄銅シリンダー
• 4個のxねじ
• 4個のxのナット
• 1本のxの接着剤の棒アンテナ（868のMHZ、433のMHZまたは915のMHZは順序によって決まります）
