| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Lensen |
| モデル番号: | LS-RAI04 |
| 最小注文数量: | 2本 |
| 価格: | Negotiation |
| パッケージの詳細: | 標準のカートン |
| 受渡し時間: | 2-7 日 |
| 支払条件: | トン/ Tは、ウェスタンユニオン |
| 供給の能力: | 6000pcs/month |
| 出力: | 1W | チャンネル: | 4AI |
|---|---|---|---|
| 入力タイプ: | 0-5V | 距離: | 2KM |
| アプリケーション: | sensorデータ無線電信のtrasfer | ||
| ハイライト: | リモートI oモジュール,遠隔ioシステム |
||

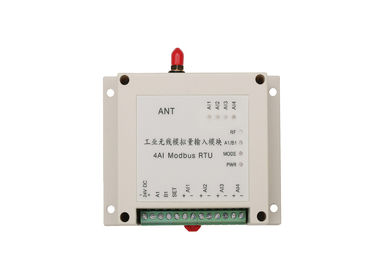

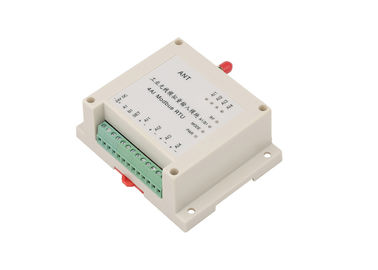

LS-RAI04無線アナログの獲得モジュール
LS-RAI04 モードバス RTUは1W入力/出力モジュール、4つのアナログ入力、1 RS485です（無線RS485はカスタマイズします）。無線制御2km-3km。センサー データ無線電信のコレクションのための使用。
特性:
透明な入力/出力システム
ない必要性のインターネット、第三者の細胞無し、月極料金無し
あなた自身のキャリアの完全な制御があります
リモート サイトからの実時間状態のフィードバック
速い取付けおよび容易な組み立て
Paramaeter
| 頻度 | 433MHzか450MHzまたは470MHz |
| 出力 | 1W |
| プロダクト | 4AI |
| 入力タイプ | 4-20mAか0-5Vまたは0-10V |
| 出力タイプ | 4-20mAか0-5Vまたは0-10V |
| 決断の比率 | 24ビット |
| 正確さ | ±0.02% |
| 電源 | 通常9-36V DCの使用24V DC |
| インターフェイス | RS-485 |
| チャネルいいえ。 | 15chデフォルトはディップ スイッチで、プログラムできます |
| アンテナ | 1.5mケーブルが付いている吸盤のアンテナ |
| 働く温度 | -35産業°C~+75 °C |
| 働く湿気 | 10%-90%相対湿度、凝縮無し |
| 次元 | 115×90×40 （mm） |
| 苦境の方法 | 標準3.5のインチ産業DINギルドの柵 |
無線解決の利点
- 埋めるか、または維持するべきワイヤー無し壁の必要性のドリル孔無し
- すべての方向、地勢の信頼できるコミュニケーション、丘にもかかわらず、壁、木
- 取付けおよび維持の費用節約
- 、必要性のインターネットおよび月極料金無し基づくのラジオ/Loraシステムの完全な所有権
- 、高速基づく、4G間隔の限界無し
Lensen無線RTUの特徴
- 携帯機器、容易な取付けのための喧騒柵の土台
- 隔離された入力
- 電源、コミュニケーション、入力、出力状態のためのLEDs

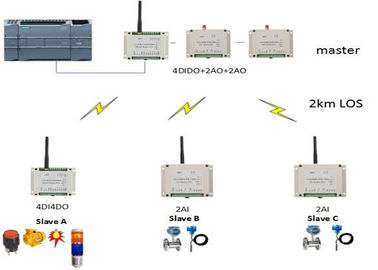

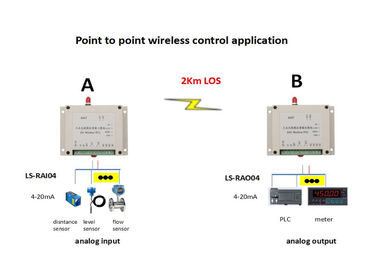

- multipointsに適用範囲が広いネットワーキング、2地点間またはポイント
- 異なったモードを変えるすくい
- 異なったタイプの入力/出力のディディミアムは、AI、AO利用できます
- 拡張できる入力/出力
- 短い遅延の時間
- RS485ネットワークで容易な渡すこと、サポートモードバス RTUの議定書
- サポート オンライン改善。設定モードの顧客によって形成できます
モードバス RTUのコミュニケーションおよび対応の価値
記録のタイプ:
| 記録のタイプ | 読取り指令 |
命令を書いて下さい |
電源遮断の | 機能 |
| 記録を握って下さい | 0x01 |
入力--ないサポート |
保たないため | 入力価値を読むことができます |
| 0x03 |
A. Holdの記録
1.アナログ入力の価値:0x0008~0x000B
2.アナログ出力の価値:0x0048~0x004B
B:読む方法
把握記録:4アナログ入力を読むか、または4アナログ出力を同時に制御できます
制御方法を登録して下さい
| AI/AO | IC |
読んで下さい |
機能ID | 項目サポート | ||
| いいえ。 | ICのタイプ | PLC ID | モードバス ID | |||
| AI1 | 記録を握って下さい | 40009 | 8 | 読んで下さい | 03 | 2AI/4AI |
| AI2 | 記録を握って下さい | 40010 | 9 | 読んで下さい | 03 | |
| AI3 | 記録を握って下さい | 40011 | 10 | 読んで下さい | 03 | 4AI |
| AI4 | 記録を握って下さい | 40012 | 11 | 読んで下さい | 03 | |
| AO1 | 記録を握って下さい | 40073 | 72 | 読み書き | 03/06 | 2AO/4AO |
| AO2 | 記録を握って下さい | 40074 | 73 | 読み書き | 03/06 | |
| AO3 | 記録を握って下さい | 40075 | 74 | 読み書き | 03/06 | 4AO |
| AO4 | 記録を握って下さい | 40076 | 75 | 読み書き | 03/06 | |
価値計算について
アナログ入力
私達のアナログ モジュールの最高の測定の範囲の価値は次のとおりです:0X7FFF
1.直接流れおよび電圧を測定して下さい
value=valueをread/0x7FFF*maxの範囲強要して下さい
例えば:モジュールの（0-20mAの最大射程と）入れられた価値の第1道を読むため
記録0x0008 （第1道のアナログ入力）
フィードバック:0x3801
現在の値:（0x3801/0x7FFF） *20mA=8.7509mA
2。測定するためセンサーの価値（4-20mAの0-6メートルの水平なセンサー）を
フィードバックの価値が6554よりより少しなら、水平な価値は0です
フィードバック価値あれば大きいより6554、水平value= （） （価値読書6554の/32767-6554の） *measureは及びます
例えば:フィードバックの価値は0X3801です、そして対応する水平な価値は次のとおりです:（（0X3801-6554）/26213） *6 meter=1.7815のメートル
アナログ出力
アナログ モジュールの最高の測定の範囲は次のとおりです:0x7FFF
直接出力電流および電圧を制御して下さい
value=current記録か電圧価値/range*0x7FFF測定の書いて下さい
例えば:最高の測定の範囲が0-20mAであるアナログ モジュールの第1道を制御するため
記録0x0048 （第1道のアナログ出力）
記録の価値を書くため:（8.75/20mA） *0X7FFF =14336=0x3800
