出力: | 1W | 頻度: | 433MHz |
---|---|---|---|
間隔: | 5km LOS | 破片: | SX1276 |
ハイライト: | loraの出入口モジュール,loraの長期 |

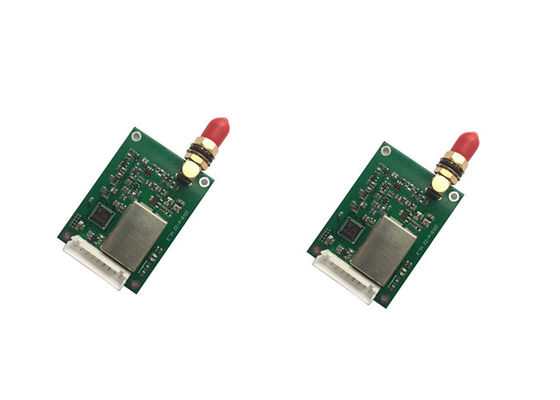

Loraの長期SX1276 433mhz 1W IoT uhfの無線トランシーバーの送信機の受信機モジュール
概要の導入:
LS-LR1000は1Wの産業等級の安定性が高いの無線データ伝送 モジュールである。モジュールはSX1276主要な破片、LORAを3.3Vおよび5V IOの港の電圧とのスペクトラム拡散伝達、TTLのレベルの出力、互換性がある使用する。そして古い版に基づくモジュールは続くこととして改善された:誤り訂正コーディングのアルゴリズム、コーディングの効率、エラー修正機能を入れ込む有効なループの使用。突然の干渉の場合には、それは積極的に妨げられたデータ パケットを訂正できる。最高の連続的なエラー修正64bitはモジュールのanti-jammingおよび伝送距離を非常に改善し、エラー修正 アルゴリズムのtheabsenceで、この間違いの包みは放棄するただことができる;LORAのスペクトラム拡散はモジュールにすばらしいコミュニケーション間隔を与える。
モジュールにランタイムに自由に転換することができる4つのオペレーティング・モードがある。節電モードでは、消費電流は超低い力の適用のため理想的な少数のダースつのuAだけである。
AS32の動作周波数は410MHzである| 441MHzの32の情報路の合計は、各チャネルの間隔1Mである。シリアル ポートのボード・レート、transceivingの頻度、送信力、RF率および他の変数はオンラインで変更することができる。
典型的な適用:
ホテルの電子ドア ロック、生物測定のアクセス管理の管理システム
医学および電子器械使用のオートメーション制御
理性的な教授装置、赤ん坊の心配、医学区呼出しシステム
家庭電化製品および理性的なつく制御
盗難防止警報スマート カード、鉄道機関車の遠隔検出
水、電気、ガス、熱する自動検針のシステムまたは無効電力補償および電力網の監視
テキスト、映像および無線制御のLEDスクリーンの無線伝達
無線クレーン スケール、車の監視、老化装置のテスト
産業設備データ無線伝達および産業環境モニタリング
ビデオ監視PTZ制御、アクセス管理の出席のカード読取り装置
天候/オイル/水装置の情報収集および自然環境の検出の街灯の検出制御
鉱山の出席の位置方式、ガスの検出警報
RF変数 |
価値 |
注目 |
働く頻度 |
410~441のMHz |
デフォルト:433MHz |
送信力 |
21~30 dBm |
デフォルト:30dBm (1Wについて) |
感受性の受け入れ |
-147 dBm |
空気データ転送速度:0.3kbps |
空気データ転送速度 |
0.3k~19.2kbps |
デフォルト:2.4kbps |
テスト間隔 |
5000メートル |
開いた、晴天では、最高力と、5dBiアンテナ利益、2mの高さ、 空気データ転送速度:2.4kbps |
ハードウェア変数 |
価値 |
注目 |
サイズ |
|
|
アンテナ タイプ |
|
|
通信用インタフェース |
UART |
ボード・レート:1200~115200のデフォルト:9600 |
パッケージ |
|
|
緩衝 |
512バイトの緩衝 |
パッケージ1個あたりの58バイトと自動的に副包む |
電子変数 |
Min. |
タイプ。 |
最高。 |
単位 |
条件 |
電源 |
3.3 |
5.0 |
5.2 |
V |
|
コミュニケーション レベル |
2.5 |
3.3 |
3.6 |
V |
|
送信の流れ |
520 |
550 |
610 |
mA |
30dBm (1W) |
流れの受け入れ |
22 |
23 |
25 |
mA |
|
現在の睡眠 |
4 |
5 |
6 |
μA |
|
実用温度 |
-40 |
20 |
+85 |
℃ |
|
作動の湿気 |
10 |
60 |
90 |
% |
|
保管温度 |
-40 |
20 |
+125 |
℃ |
