| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Lensen |
| モデル番号: | LS-RAI02 |
| 最小注文数量: | 2本 |
| 価格: | Negotiation |
| パッケージの詳細: | 標準のカートン |
| 受渡し時間: | 2〜7日 |
| 支払条件: | トン/ Tは、ウェスタンユニオン |
| 供給の能力: | 6000pcs/month |
| インプット: | 2AI | タイプ: | 4-20mAか0-5V |
|---|---|---|---|
| 周波数: | 433MHz/868MHz/915MHz | 距離: | 2km LOSまたは多く |
| ハイライト: | 無線信号の移動,リモートI oモジュール |
||
2-3kmの無線電信I Oモジュール4-20mA無線信号伝達2はAI 0-5vを運びます
導入

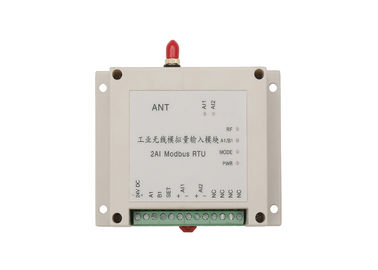

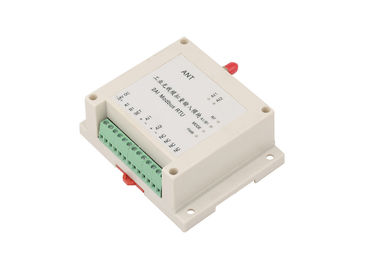

LS-RAI02 モードバス RTUは1W入力/出力モジュール、2つのアナログ入力、1 RS485です（無線RS485はカスタマイズします）。無線制御2km-3km。センサー データ無線電信のコレクションのための使用。
特性:
透明な入力/出力システム
ない必要性のインターネット、第三者の細胞無し、月極料金無し
あなた自身のキャリアの完全な制御があります
リモート サイトからの実時間状態のフィードバック
速い取付けおよび容易な組み立て
概要の導入
LS-RAIO モードバス RTUはLensenの技術によって設計されている産業コントローラーです。それは複数のポイント無線AIに2地点間、ポイント、AO （4-20mAか0-5Vまたは0-10V信号）コレクションおよび制御支えます。この無線RTUに容易な取付けの利点、必要なプログラム コミュニケーション料金がありません。それは柵の信号ケーブルおよびスリップ リング信号線のための信頼でき、費用効果が大きい取り替えです。
このシリーズ私達に2AI、2AO、4AIおよび4AO 4項目があります。出力私達に2つの版があります、1つは600m LOS制御間隔のための100mWであり、もう1つは3km LOS制御間隔のための1Wです。より長い制御間隔のために、私達にまた形成するべき他の高い発電の出力ラジオの変復調装置があります。
アプリケーション領域
LS-RAIOシリーズはセンサーの信号の無線コレクションのために広く利用されて、メートルのデータ無線伝達、種類の液体レベル、流れ、圧力、重量、温度、湿気、振動、間隔のようなセンサー データは応用です。そう無線AIのAOモジュールはオイル、化学工業、冶金学、水処理、環境保護、空気調節、薬および他の分野で広く利用されています。
| 頻度 | 433MHzか450MHzまたは470MHz |
| 出力 | 1W |
| プロダクト | 2AI |
| 入力タイプ | 4-20mAか0-5Vまたは0-10V |
| 出力タイプ | 4-20mAか0-5Vまたは0-10V |
| 決断の比率 | 24ビット |
| 正確さ | ±0.02% |
| 電源 | 通常9-36V DCの使用24V DC |
| インターフェイス | RS-485 |
| チャネルいいえ。 | 16chデフォルトはディップ スイッチで、プログラムできます |
| アンテナ | 1.5mケーブルが付いている吸盤のアンテナ |
| 働く温度 | -35 °C |産業+75 °C |
| 働く湿気 | 10%-90%相対湿度、凝縮無し |
| 次元 | 115×90×40 （mm） |
| 苦境の方法 | 標準3.5のインチ産業DINギルドの柵 |
ディップ スイッチについて
1) 外の（右側の）すくい1-4はチャネルの設定のために使用されます。次の定義を点検して下さい:
| いいえ運んで下さい。 | 設定を浸して下さい | いいえ運んで下さい。 | 設定を浸して下さい | いいえ運んで下さい。 | 設定を浸して下さい | いいえ運んで下さい。 | 設定を浸して下さい |
| 1 |
1234 |
2 |
1234 |
3 |
1234 |
4 |
1234 |
| 5 |
1234 |
6 |
1234 |
7 |
1234 |
8 |
1234 |
2) 外の（右側の）すくい5-8はモード設定のために使用されます。次の定義を点検して下さい
| すくい | 状態 | 機能 | 注目 |
| 5 | を離れて | フィードバックを使って | |
| フィードバック モード無し | 遠隔地側のディディミアム、この側面はただ | ||
| 6,7 | を離れて、 | 1つから1つの制御 |
Xへのマスター一定IDはXに、奴隷モジュールのID置きました （ie。マスターID1、奴隷ID1。一定IDを同じ覚えて下さい） |
| 6,7 | 、 | 1つから2つの奴隷制御 |
ID1に置かれるマスター 1および2にそれぞれ置かれる2つの奴隷モジュールのID |
| 6,7 | を離れて、 | 1つから4つの奴隷制御 |
ID 1に置かれるマスター 1、2、3および4にそれぞれ置かれる4つの軟膏モジュールのID |
| 8 | を離れて | 奴隷モード | |
| マスター モード |
適用図表

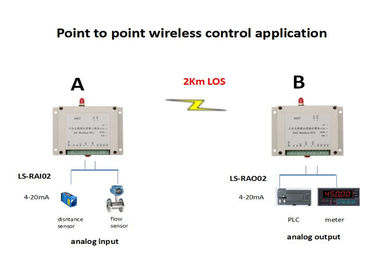

1. 2地点間制御適用

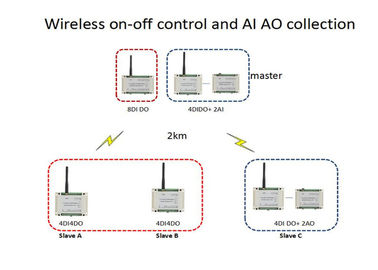

2. ポイント ツー マルチポイント適用
3. モードバス RS485の無線電信コミュニケーション
