| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Lensen |
| 証明: | CE, FCC |
| モデル番号: | LS-SVC02 |
| 最小注文数量: | 2pcs |
| 価格: | negotiable |
| パッケージの詳細: | 標準的なカートン |
| 受渡し時間: | 2-8日 |
| 支払条件: | T/T、ウェスタン・ユニオン |
| 供給の能力: | 6000pcs/month |
| 頻度: | 433MHz | 技術: | Lora/RF |
|---|---|---|---|
| 出力: | 1W | ソレノイドのタイプ: | 電気弁 |
| 間隔: | 2km+ | 出力: | 2つのチャネル |
| ハイライト: | 433MHz無線潅漑のコントローラー,2kmの無線電信の潅漑のコントローラー,433MHzスマートな潅漑のコントローラー |
||
433MHz無線潅漑のコントローラー
433MHzスマートな潅漑のコントローラー2kmのラジオは無線ソレノイドのVlaveのコントローラー2チャネル弁を基づかせていた
導入

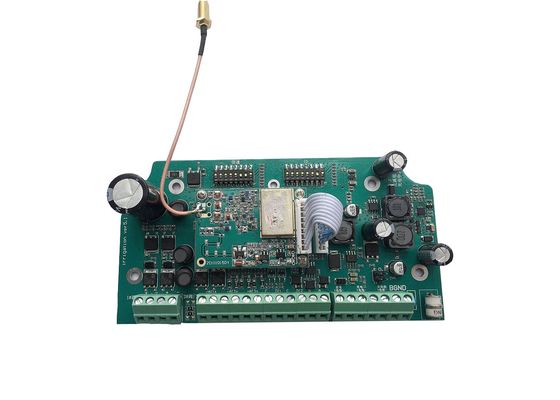

LS-SVC02は弁コントローラーの掛け金を降ろすラジオによって基づくソレノイドである。それに作り付けの電力料金回路がある。リチウム電池を加えて、太陽エネルギーの供給を使用できる。LS-SVC02は2弁の掛け金を降ろす場所12Vのソレノイドを制御し、3台のセンサー（4-20mA）を接続して良い。私達の用水系統は、中間数美化する、農地、果樹園、通りおよびハイウェー公園、建築現場のような商業/地方自治体の適用にとって理想的である。

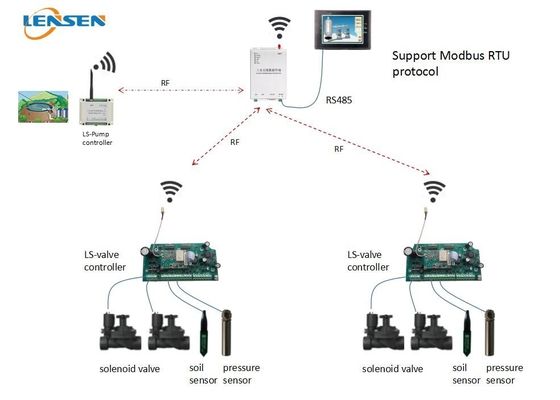

参照のための適用図表
このシステムはマスター（LS-R324無線DTU）およびポンプ コントローラー（LS-RDIO0202無線RTU）および何人かの電気弁コントローラー（LS-SVC02）含んでいる。
RS485港によってHMI、PCソフトウェアかPLCにLS-R324無線DTUを接続できる。私達はModbus RTUの議定書を支える。あなたのコントローラーのプログラムによって、リモート・コントロール オンオフあなたの主要なポンプおよびオンオフ電気弁を自動的に実現できる。
システム要件
同じシステムのすべての無線デバイスは同じ周波数チャネルを、同じボード・レートと使用するべきであるそして互いに伝達し合ってもいい。使用する前に、最初に置くチャネルおよびIDを点検しなさい。チャネルおよびIDを置くのにすくいを使用できる（すくいの設定の部品を参照しなさい）
電磁弁のコントローラーの変数
RF変数:433MHzの2km LOSの無線制御、9600bpsのTTLインターフェイスのための1W出力
電源:12V DC。私達に作り付けの太陽充満回路がある。この板のための電源を供給するのに太陽panel+lithium電池を使用できる。
電池のタイプ:12V DCのリチウム イオン電池。私達の充満回路は3Sリチウム イオン電池に基づいている。リチウム イオンわずかな電圧は3.6V – 3 x 3.6 = 10.8Vのフル パワー リチウム イオンは4.2Vである- 3x4.2=12.6Vである。私達は12Vをの10Ah電池使用するために推薦する。あなたの実際のアプリケ−ション使用要件を一致する適切な電池容量を選ぶことができる。
太陽電池パネル:私達は18Vをの30W太陽電池パネル使用するために推薦する。あなたのローカル日光の状態を一致する適切な1つを選ぶことができる。
電気弁:私達は弁の掛け金を降ろす9-36V DCのタイプ ソレノイドの2つの場所を運転してもいい。
接続する方法
2ワイヤー電池を接続する方法
上記の映像に従って、弁、3台のセンサー（4-20mAアナログ入力）、このコントローラーへの2つのフロー スイッチ（デジタル入力）の掛け金を降ろす2ソレノイドを接続できる。映像ショーのような弁そしてセンサーを接続しなさい。AIおよびディディミアムは受動の入力である。電池および太陽電池パネルを正しく接続しなさい。
注:二線式電池を使用したら、ジャンパーがジャンパーの帽子2によって帽子1の不足分接続し、ジャンパーがジャンパーの帽子4.によって帽子3接続することを確かめなさい。
力LED
力LEDは無線モジュールの働く状態を示すことである。無線モジュールが受け取る送信するデータおよびデータのために目覚める場合LEDは赤にある。無線モジュールが睡眠にあるとき、LEDは、このモードに、それデータを送信するか、または受け取ることができない消えている。
RF LED
RF LEDは無線モジュールにある。、赤いLEDのきらめき送信する、データ時受け取るデータ青いLEDのきらめき時。
4ワイヤー電池を接続する方法
上記の配線図を参照しなさい。
四線式電池を使用すれば、ジャンパーの帽子は急に接続する必要としない。
すくいの設定について
a. チャネルのためのすくい
すくい1-4はチャネルの設定のためである
=20 =1のDIP1
=21 =2のDIP2
=22 =4のDIP3
=23 =8のDIP4
すくい5-8の今定義は、それらを保たない
この弁コントローラーに15のチャネルが、参照するこの配置のテーブルを全くある
| チャネルいいえ。 | すくいの設定 | チャネルいいえ。 | すくいの設定 | チャネルいいえ。 | すくいの設定 | チャネルいいえ。 | すくいの設定 |
| 1 |
1234 |
2 |
1234 |
3 |
1234 |
4 |
1234 |
| 5 |
1234 |
6 |
1234 |
7 |
1234 |
8 |
1234 |
| 9 |
1234 |
10 |
1234 |
11 |
1234 |
12 |
1234 |
| 13 |
1234 |
14 |
1234 |
15 |
1234 |
=20 =1のDIP1
=21 =2のDIP2
=22 =4のDIP3
=23 =8のDIP4
=24 =16のDIP5
=25 =32のDIP6
=26 =64のDIP7
=27 =128のDIP8
IDはコントローラーのローカルID、またModbusコミュニケーションID、参照するこのテーブルをである
| ID | すくいの位置 | ID | すくいの位置 | ID | すくいの位置 |
| 1 | |
2 | |
3 | |
| 4 | |
5 | |
6 | |
| 7 | |
8 | |
9 | |
| 10 | |
11 | |
12 | |
| 13 | |
14 | |
15 | |
| 121 | |
122 | |
123 | |
| 肥料 | |
ポンプ | |
