周波数: | 433 | 出力: | 1W |
---|---|---|---|
距離: | 2-3km LOS | 入力: | 8つのデジタル入力 |
出力: | 8リレー出力 | 議定書: | Modbus RTU |
ハイライト: | デジタルI Oモジュール,制御を離れたのポンプ |

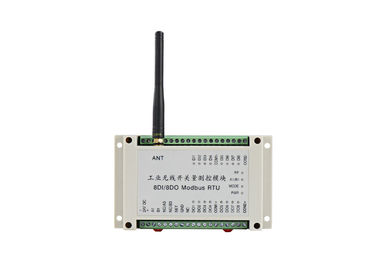

UHF無線入力/出力モジュール8DI 8DO無線PLC 2kmのオン・オフ制御
1. LS-RDIO0808大将の紹介
これは8DI8DO無線RTUです
それに8つのデジタル入力、8つのリレー出力があります
中1W RFモジュールが、それあります2kmを制御して良いですがあります
2. 適用分野
LS-RDIOシリーズ入力/出力モジュールは工場中央データ プロセス、ポンプ制御、オイルの監視、鉱山機械、環境のモニター装置、持ち上がる装置、ロボット制御、充填機、混合装置、記号論理学ライン、AGV等のような企業のオートメーションで広く利用されています。
コンベヤー制御
コンベヤー モーターを遠隔に制御して下さい
リモート・コントロール リレー
遠隔リレーを制御するのに乾接点の入力を使用して下さい。
問題の通告
丁度スーパーバイザーに知らせる頭上式の通告ライトの活動化によって大きい設備の時間を問題が起こるとき行くためにどこに節約して下さい。
塵抑制
あなたの塵を作動させるのに無線入力/出力モジュールを使用して下さい
データ ロギング
無線で私達のアナログ入力/出力モジュールを使用して遠隔地からのさまざまなデータを得、記録して下さい
スタッカー制御
あなたのスタッカー/reclaimirを始め、停止して下さい。スタッカーおよび回収器によってコントロール センターのPLCを接続して下さい。
近さの検出
装置が区域で作動している時はいつでも調節可能な範囲が付いている送信機を重い装置に取付け、「盲点に受信機を」、取付け、そして次に警報を鳴るか、またはライトをつけるために受信機をセットアップして下さい。
化学水平な監視
水塩素処理か他の化学薬品を遠隔に監視して下さい。
交通信号
前方に」無線送信機および受信機の「踏切のような交通標識を制御するのに使用によって新しいワイヤーを置かなければならないことを避けて下さい列車が時。
穀物倉庫
私達の無線送信機および受信機は穀物倉庫の状態を監視するか、または異なった機能を制御するのに使用することができます。RS485データを集めるため。穀物の温度そして湿気を監視するため。
貨物ローディング
クレーン制御のためのデジタル入力/出力モジュールおよび別の位置に負荷情報を無線で送るアナログ入力/出力モジュール。
3. 変数
変数 | |
出力: | 1Wか100mW版 |
電源: | 9V-30V (通常24V DCか12V DCを選んで下さい) |
制御間隔: | 3kmまたは(1km版) |
ボード・レート: | 1200bps |
感覚の受け入れ: | -123dBm@1200bps、-118dbm (9600bps) |
ネットワーキング | |
ネットワーキング: | 2地点間およびポイント ツー マルチポイント |
港の記述 | |
入力: | 8つの活動的なディディミアム(カスタマイズされる受動態) |
出力: |
8リレー受動の出力、 |
COMポート | RS485 (無線RS485はカスタマイズします) |
現在 | |
流れを送信して下さい: | <600ma> |
流れの受け入れ: | <50ma> |
概要 | |
頻度: | 433MHz、400、450、470のまたは他のバンド |
運ばないで下さい: | 16のチャネルはディップ スイッチで、変わることができます |
物理的性質 | |
次元: | 145×90×40 (mm) |

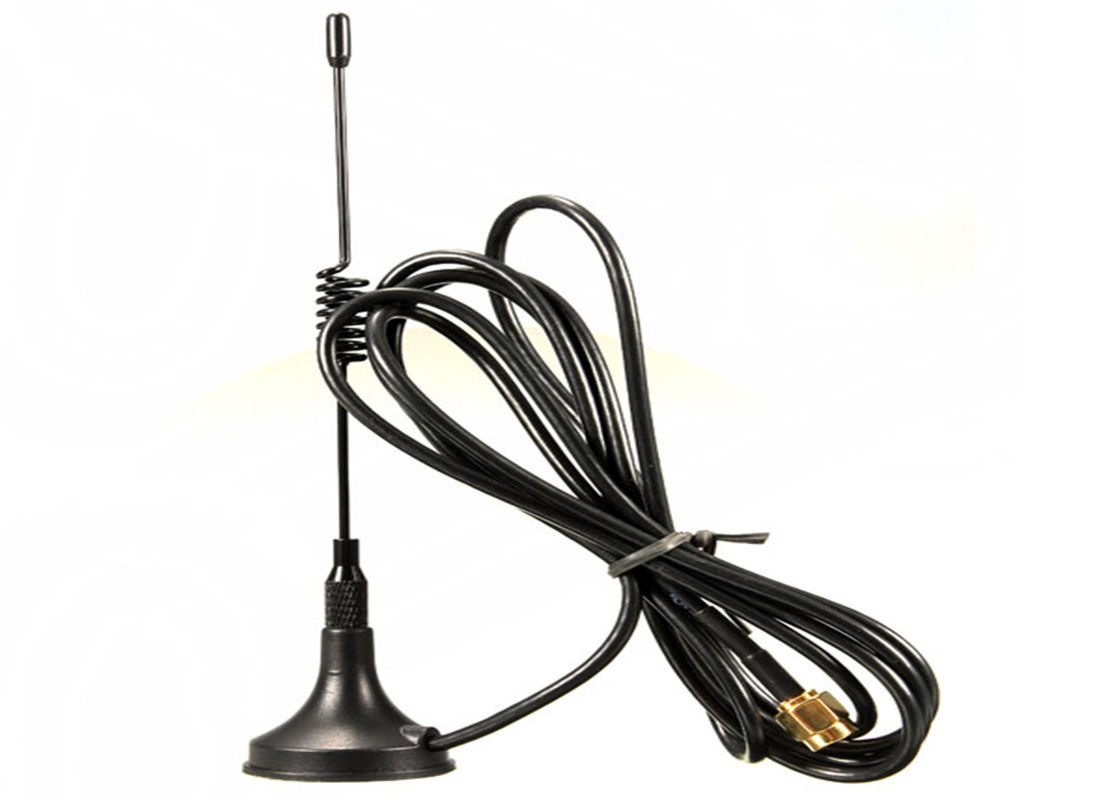

アンテナ コネクター: | SMAの1.5mケーブルが付いている車のアンテナ |
温度: | -35℃~+75℃ (産業) |

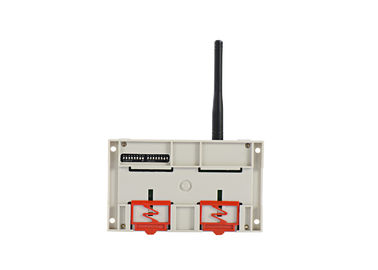

土台方法: | 標準3.5インチ産業ギルドの柵 |
4. 無線入力/出力を使用する方法
5. 適用図表の例
1つのマスターから8軟膏
注目:
マスター | 軟膏 | 入力および制御一致 |
A (DI1) | B1 (DO1) | B1のA制御DO1のDI1 |
A (DI2) | B2 (DO1) | B2のA制御DO1のDI2 |
A (DI3) | B3 (DO1) | B3のA制御DO1のDI3 |
A (DI4) | B4 (DO1) | B4のDI4of A制御DO1 |
A (DI5) | B5 (DO1) | B5のA制御DO1のDI5 |
A (DI6) | B6 (DO1) | B6のA制御DO1のDI6 |
A (DI7) | B7 (DO1) | B7のA制御DO1のDI7 |
A (DI8) | B8 (DO1) | B8のA制御DO1のDI8 |
A (DO1) | B1 (DI1) | AのDO1はB1のDI1によって制御されます |
A (DO8) | B8 (DI1) | AのDO8はB8のDI1によって制御されます |
注:モジュールAおよびBは同じチャネルを使用するべきです; |
PC/PLCと伝達し合うため
