| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Lensen |
| 証明: | CE |
| モデル番号: | LS-LR1000 |
| 最小注文数量: | 2本 |
| 価格: | Negotiation |
| パッケージの詳細: | カートン |
| 受渡し時間: | 2〜7日 |
| 支払条件: | ウェスタン ・ ユニオン、T ・ T |
| 供給の能力: | 6000pcs/month |
| 出力: | 1W | 周波数: | 868MHZ |
|---|---|---|---|
| 距離: | 5km LOS | チップ: | SX1278 |
| ハイライト: | loraの出入口モジュール,loraの長期 |
||
LoraモジュールSX1278 868MHz Loraのデータ モジュール800mW 5kmのデータ伝送機UART
LS-LR1000はRS232、RS485を提供しますまたは順序を置くときTTLインターフェイスは、1つを選びます。
概要の導入
LS-LR1000は無線シリアル ポート モジュールで、433MHzデフォルト（か868MHz/915MHzで）、履行を怠ります16のチャネルの作動します。それはSemtechからのSX1278/SX1276破片を、支えます透明なデータ伝送を使用します。LS-LR1000はLORAのスペクトラム拡散の技術を採用します。その伝送距離は慣習的なラジオより長いです。FECのアルゴリズムの技術はLS-LR1000に高いコーディングの効率およびよい訂正の性能があることを保障します。
適用分野
•ホテルの電子ドア ロック、生物測定のアクセス管理の管理システム
•医学および電子器械使用のオートメーション制御
•理性的な教授装置、赤ん坊の心配、医学区呼出しシステム
•家庭電化製品および理性的な照明制御
•盗難防止警報スマート カード、鉄道機関車のリモート検出
•水、電気、ガス、熱する自動検針のシステムまたは無効電力補償および電力網の監視
•テキスト、映像および無線制御のLEDスクリーンの無線伝達
•無線クレーン スケール、車の監視、老化装置のテスト
•産業設備データ無線伝達および産業環境モニタリング
•ビデオ監察PTZ制御、アクセス管理の出席のカード読取り装置
•天候/オイル/水装置の情報収集および自然環境の検出の街灯の検出制御
•出席の位置方式、ガスの検出警報を採鉱して下さい
技術仕様
| 性能 | |
| 出力: | 1W |
| RFの視線範囲: |
5km @2400bps テスト条件:明確な、空地、最高力、空気率:2400bpsのアンテナ利益2.5dBiのアンテナheight>2m |
| RFの空気ボード・レート: | 1200/2400/4800/9600/19200bps |
| スペース チャネル: | 1MHz （デフォルト） |
| 帯域幅: | <25khz> |
| 受信機の感受性: | -123dBm@1200bps、-118dbm （9600bps） |
| データ形式: | 8N1、8E1、8O1 |
| 両立性 | |
| LS-LRシリーズ | |
| 力 | |
| 供給電圧: | 5V DC |
| 流れを送信して下さい: | <650ma> |
| 流れを受け取って下さい: | <30ma> |
| 睡眠の流れ: | <20ua> |
| 概要 | |
| コミュニケーション モード: | 半二重 |
| 周波数帯域: | 433MHzか450MHz、470MHz、868MHz、915MHzは1つを選びます |
| チャネル: | 16のチャネルのデフォルト |
| インターフェイス: | TTL、RS232、RS485 （1つを選んで下さい） |
| 物理的性質 | |
| サイズ: | 53mm×38mm×10mm （アンテナ基盤およびデータ ピンを除いて） |
| 重量: | 35g |

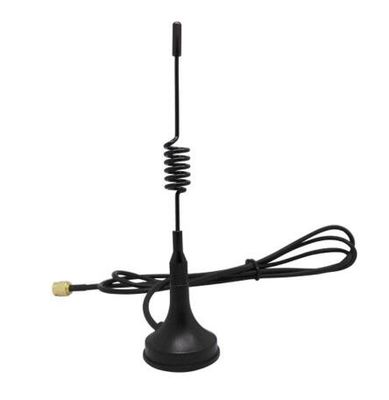

| アンテナ基盤: | 50Ω、SMA |
| 実用温度: | 産業:- 40℃~+85℃ （TCXO） |
| 頻度安定性: | 産業±2.5ppm |
Pin定義（9ピン）
| Pinいいえ。 |
信号 名前 |
機能 | レベル | ターミナルが付いている関係 | 注目 |
| 1 | GND | 電源の基づいていること | 地面 | ||
| 2 | VCC | 電源DC | 5V DC | ||
| 3 | RxD/TTL | データ受け入れ | TTL | TxD | |
| 4 | TxD/TTL | データ送信 | TTL | RxD | |
| 5 | SGND | 信号 | |||
| 6 | A （TXD） | RS-485 （RS-232のTxD）のA | A （RxD） | ||
| 7 | B （RXD） | RS-485 （RS-232のRxD）のB | B （TxD） | ||
| 8 | 睡眠 | 睡眠制御 | TTL | 睡眠信号 | 低レベルの有効 |
| 9 | テスト | 工場テスト |
