製品: | 4G LTE モジュール | サイズ: | 86*81*24mm |
---|---|---|---|
カード タイプ: | 4グラム | 速度: | 100Mbps |
ハイライト: | 無線出入口の変復調装置,4G LTE モジュール |

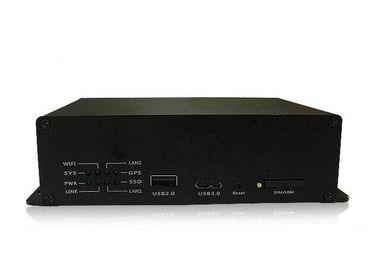

産業4G無線出入口、100Mbps高速4G無線DTU
1)主な特長
サポート4G/3G/2G、可動装置、電気通信および中国聯合通信;
ターミナルTTL、RS485、RS232およびサーバー間の二方向データ透明な伝達を支えて下さい;
ユーザー定義の登録書類のパッケージおよび心拍を支えて下さい;
サーバーの標準的なTCP/IPの通信用インタフェースのソケット;
理性的な反切断、サポート オンライン・テストを支えれば装置がオンライン常にであることをオンライン維持、それから切られた自動リダイアルは、保障します;
シリアル ポートを通してドメイン・ネーム、IP、ポート番号、APN、シリアル ポート、ボード・レートおよび他の変数の構成を支えて下さい;
遠隔構成、遠隔ファームウェア改善を支えて下さい;
固定IPおよびドメイン・ネームDNSを支えて下さい。
2)技術的な変数
タイプ | 変数 | 単位 | ||||||
最低 | 典型的な価値 | 最高 | ||||||
電気特性(25℃) | ||||||||
本管の電圧 | 4.75 | 12 | 36 | V | ||||
働く流れ | 70 | 150 | 250 | mA | ||||
ピーク電流 | - | - | 2000年 | mA | ||||
無線性能(25℃) | ||||||||
周波数範囲 | 4G 3G 2G | - | ||||||
感受性 | -106dBm | - | ||||||
最高。放出力 |
|
- | ||||||
概要の性能 | ||||||||
インターフェイス率 | 1200 | 9600 | 115200 | ビット/秒 | ||||
インターフェイス レベル | RS485、RS232、TTL | |||||||
働く温度 | -40 | 80 | ℃ | |||||
次元 | 52×35×10 (ないアンテナおよび付属品を含んで) | mm |
3)次元
5)方法を使用して
5.1TCP/IPの関係
LS-DG4がTCP/IPの接続モードではたらくとき、LS-DG4とサーバー間で十分に透明な伝達は、LS-DG4を登録されていたデータ・フレームおよび心拍のデータ・フレームを定義する常にオンライン、保つためにユーザーのニーズありデータ通信サーバーはユーザのデータ フレームからの登録されていたデータ・フレームそして心拍のデータ・フレームを区別する必要があります。サーバーはまた遠隔にLS-DG4 SDNかドメイン・ネームを置くことができます。
5.1.1の登録されていたデータ・フレーム:
登録されていたパケット データのタイプは16バイトの最低の負荷との0x00、です。ユーザーは自由に注文データを加えることができますデータは信号強度バイトに自動的に加えられ、70バイトを最高で置くことができます。
フレームの頭部 | 住所 | タイプ | 負荷長さ | 負荷 | CRC16口径測定 | ||||||
0x24 | ID3 | ID2 | ID1 | ID0 | 0x00 | LEN_H | LEN_L | データ | CRC_H | CRC_L | |
フレームの頭部:0x24
住所:ジンクスは前部に、上位バイトあります
タイプ:0x00:報告IMSI (15バイト) +CSQ (1バイト)
長さ:部分のデータ長は前部に、上位バイトあります;
負荷:データ内容:最初の15バイトはSIMカードのIMSI (ascllコード)です、そして1バイトはGPRSの信号強度の価値RSSI (署名された数)であり、最後の1つはユーザー定義の登録されていたパッケージ情報です。
CRC16口径測定:フレームの頭部からデータ内容、CRC-16 (すべてのデータの$1021)点検に始めて下さい;
1) CRCH:CRC16検査合計の高い8ビット;
2) CRCL:CRC16検査合計高低ビット
5.1.2の心拍のデータ・フレーム:
心拍の包みは1バイト データをデフォルトで送り、データは0x04です。それがユーザー定義の心拍の包みなら、1つはユーザー定義の心拍のパケット データを送り、伝達間隔は40秒です。
5.2SMS機能使用
LS-DG4がSMSモードではたらくとき、LS-DG4はSMSによってあらゆる携帯電話と伝達し合うことができます。携帯電話がLS-DG4にメッセージを送るとき、シリアル ポートからのLS-DG4はシリアル ポート(70のASCII文字の最高だけ)からの端末装置のリターン データがLS-DG4最後テキスト メッセージを受け取る携帯電話数に自動的にデータを答えれば、現在のSMSの内容(70のASCII文字までのサポートだけ)を送り出します。
SMS機能のための特別なカスタム化の条件は支えられます
6)Pin定義
ピン | 定義 | 入出力 | 機能記述 |
1 | VCC | 入力 | 肯定的な電源(4.75V-36V) |
2 | Rxd_RS232 | 入力 | RS232レベルのシリアル ポートの入力 |
3 | Txd_RS232 | 出力 | RS232レベルのシリアル ポートの出力 |
4 | GND | 入力 | 否定的な電源 |
5 | SGND | 入力 | SGND |
6 | A_RS485 | 入力、出力 | RS485レベルの港 |
7 | B_RS485 | 入力、出力 | RS485レベルのBの港 |
8 | I01 | NC | |
9 | I02 | NC |
7)命令
命令記述 | フォーマット | 変数 |
コマンド モードで入って下さい | +++ | どれも(良く入り、戻して下さい) |
IP/SDNのドメイン・ネームを置いて下さい | AT+SDN=1、[ |
注目:1つは最も優先順位の高いにあります) |
削除IP/SDNのドメイン・ネーム | AT+SDN=0、< num=""> |
< num="">:連続第1~5:指定連続いいえ。 A:すべてを削除して下さい |
IDナンバーを置いて下さい | AT+MODIDSET=1、 |
|
一定のシリアル ポート変数 | AT+IPR=1 |
0:1200bps 1:2400ビット/秒 2:4800ビット/秒 3:9600ビット/秒(デフォルト) 4:19200ビット/秒 5:38400ビット/秒 6:57600ビット/秒 7:115200ビット/秒 8:8つのデータ・ビット N:同等無し O:奇数パリティー E:偶数パリティー 1:1ビット |
APNのコンフィギュレーション品目を加えて下さい | AT+PROFILE=1 |
MCC:移動式国番号 MNC:移動式ネットワーク コード |
削除APNのコンフィギュレーション品目 | AT+PROFILE=0、 |
A:すべてを削除して下さい |
セットはID機能を加えます | AT+ADDIDEN=1、 |
0:透明なデータ伝送がデフォルトである前にIDを加えないで下さい 1:透明なデータ伝送を置く前にIDを加えて下さい |
登録されていた包み機能を置いて下さい | AT+REGPKT=1、 |
|
心拍の包みのフォーマットを置いて下さい | AT+HBTPKT=1、 |
あらゆる40sを一度送って下さい |
SMSの働くモードを置いて下さい | AT+SMSTMODE=1、 |
0:TCP/IPモード 1:TXTの透明な転送方式 |
問い合わせファームウェア バージョン・ナンバー | AT+FWV=か。 | どれも |
再起動DTU | AT+REBOOT | どれも |
コマンド モードでやめられる | AT+QUIT | どれも(シリアル ポートが操作でなければ、そして60sの後で自動的にやめられて) |
