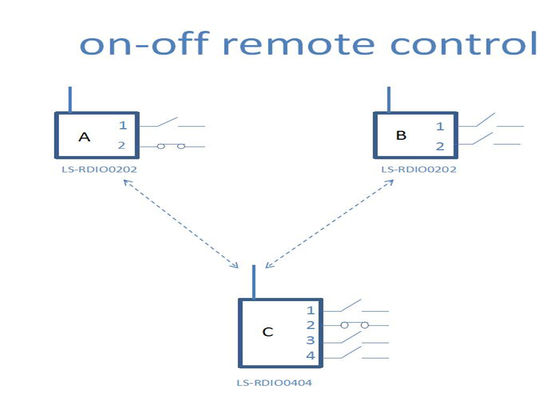

2DI 2DOの無線無線制御モジュール915MHz Lora私O 5kmのオンオフのリモート・コントロール モジュール

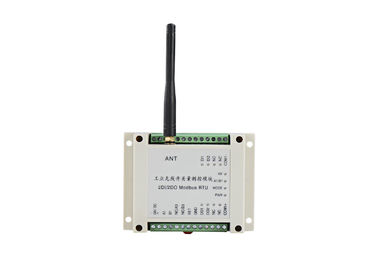

1. LS-RDIO0202概要の導入

LS-RDIO0202に2つの入力が2リレー出力および1 RS485 （無線RS485はカスタマイズされる）ある。出力私達に異なった版がある:

1km LOS制御間隔のための100mW RF、

3km LOS制御間隔のための1W RF

8km LOSの無線制御のための5W RF

5km LOSの無線制御のための1W Loraのタイプ

間隔の限界無しのための4g

2. 適用分野

LS-RDIOシリーズ入力/出力モジュールは工場中央データ プロセス、ポンプ制御、タンク レベルの監視、コンベヤー制御、オイルの監視、鉱山機械、環境のモニター装置、持ち上がる装置、ロボットのような企業のオートメーションで広く利用されている制御する、充填機、混合装置、記号論理学ライン、AGV等。

3. LS-RDIO0202変数

4。 接続する方法

5. Modbus RTUコミュニケーションおよび価値計算

A. Registerのタイプ:

1) コイルの記録:

入力:8入力/出力を同時に読むことは便利ではない。各入力/出力を相応じて制御するためには、私達はコイルの記録を定義した。記録の住所は0x0000-0x0007である。

出力:8入力/出力を同時に制御することは便利ではない。各入力/出力を相応じて制御するためには、私達は住所が0x0020-0x0028であるコイルの記録を定義した。

注:コイルは余分資源、レジスタ・アドレッシングのためのちょうど方法ではない---ビットによって演説。

2) 保持レジスター:

a. 入力チャネルの価値:0x0000

注:かまれた平均によって演説私達は最初の8ビットだけを使用する;bit0へのbit7はI/O1にI/O8と対応する;

b:出力チャネルのフィードバックそして価値:0x0040

注:ビット平均ビット0によって演説は1/O8の私達が0を書く対応するかまれた8ビット15価値と1/O1のビット7と対応する対応する。

3) 方法を読むこと:

コイルの記録:返答の記録を直接読みなさい。1平均、0平均。

保持レジスター:8つの入力をすべて読むことができる1回。私達はこの16ビットの記録のbit0-bit7だけを使用する;各ビットは入力の状態を表す。

4) 制御方式:

a. コイルを使用しなさい---対応するコイルの記録を書きなさい直接あなたが対応する出力を制御できる。

b. 保持レジスターを使用しなさい---8出力分け前1の保持レジスター、従ってあなたは対応する出力を制御するために各ビットを別にどうにかしてできる。

B.記録制御について

6. 適用例

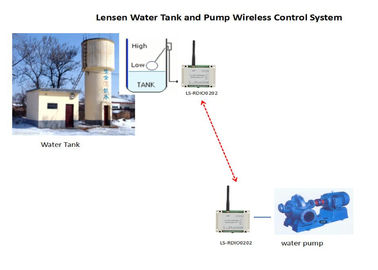

無線ポンプ オン・オフ制御
